BB-USH304
USBサージプロテクター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- アップストリームポート 2,500VDC 電圧アイソレーション
- ダウンストリーム USB 3.0 SuperSpeedポート×4
- USB bus または 10～30VDC外部電源から電源供給可能
- 最大±8kV (Level 3) ESD保護
- 電源ステータス および ダウンストリームポートスピードLED表示
- 最大転送スピード 5Gbps
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
USH304 USB Hubは、最大5Gbpsの超高速転送スピードと、電気的アイソレーション保護の両方を提供する、世界初のアイソレーション保護USB 3.0 SuperSpeed Hubです。ノイズ干渉に晒された医療および産業環境においてUSBインターフェースを使う場合には、必然的に、過酷な環境用に設計された産業用グレードの堅牢タイプUSB Hubが必要とされます。産業用グレードのUSH304 USB Hubは、重工業に使われている産業用大型マシンからの電気的ノイズや、MRI、CT、レントゲンのような医療機器や電気メスなどから大量なノイズが発生する医療環境に対応する設計がされています。
超堅牢な4ポート電気的アイソレーション保護のUSH304 USB Hubは、アップストリームポートと4つのダウンストリームUSB 3.0 SuperSpeedポートに2,500VDC電圧アイソレーションを提供します。通常、アイソレーション保護する場合は、USBスピードを12Mbpsにダウングレードする必要があり、最大5Gbpsの転送スピードを実現することができません。USH304に対する電源供給は、USB busまたは10～30VDCの外部電源を使用することができます。USH304は、ノイズが存在する過酷な産業現場、医療現場のアプリケーションで使用する機器やシステムを、ノイズによる損傷から保護するためのアイソレーションを実現することができます。また、消費電力が大きな産業機器のオペレーションを可能とします。USH304は、商用で使用する一般的なUSBと異なり、医療システム、産業オートメーション、ファクトリオートメーション、セキュリティシステム、マシンビジョンなどの、電気的ノイズが大きい環境でのアプリケーションに最適です。
アプリケーション
- 医療システム
- 産業オートメーション
- ファクトリオートメーション
- マシンビジョン
- セキュリティシステム
| 接続 | |
| ポート | アップストリーム (Type B) ×1 ダウンストリーム (Type A) ×4 |
|---|---|
| 互換性 | USB 3.0 SuperSpeed（1） |
| ダウンストリームポート | (4) Type A(F) ハイリテンションコネクタ |
| 転送スピード | 5Gbps (すべてのダウンストリームシェア) |
| ローカル電流 | 外部電源：最大900mA/ポート USB bus電源：最大700mA (全ポートシェア)（2） |
| 一般 | |
| 筐体 | プラスティック (ABS+PC) |
| サイズ | 132×80×32mm |
| 電源入力 | 10 ～ 30VDC |
| 電力消費量 | 760mW (無負荷) |
| 動作温度 | 0 ～ 70℃ (外部電源) 0 ～ 60℃ (USB bus電源) |
| 保管温度 | -20 ～ 70℃ |
| 保管湿度 | 5 ～ 95% RH (結露なきこと) |
| 保護 | |
| アイソレーション保護 | 2,500 VDC |
| ESD保護 | 接触放電：±4KV (Level 2) 気中放電：±4KV (Level 3) |
| 規格および認証 | EN 55011: 2009 + A1: 2010 (Group 1, Class A) EN 55022: 2010/AC: 2011 EN 55032: 2012/AC: 2013 EN 61000-6-4: 2007 + A1: 2011 EN 61000-6-2: 2005/AC: 2005 (EN 55024: 2010 + A1: 2015), IEC 61000-4-2: 2008; IEC 61000-4-3: 2006 + A1: 2007 + A2: 2010; IEC 61000-4-4: 2012; IEC 61000-4-5: 2014; IEC 61000-4-6: 2013; IEC 61000-4-8: 2009; IEC 61000-4-11: 2004 |
- USB 3.0アイソレーション要件により、USH304がUSB 2.0ホストに接続する場合、ダウンストリームポートはUSB3.0デバイスをサポートできません。さらに、複数のUSB 304ユニットのカスケード接続はサポートしていません。

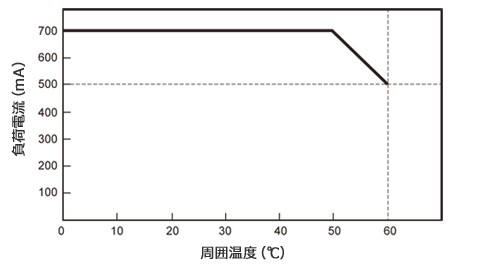

- 図1：USB bus電源使用時の負荷電流のディレーティング (使用周囲温度と負荷電流) 曲線
| USH304 | 4ポート アイソレーション保護 USB 3.0 SuperSpeed Hub |
|---|
アクセサリ (別売り)
| MDR-60-12 | DINレールマウント電源 60W 12VDC 5A出力電力 |
|---|
