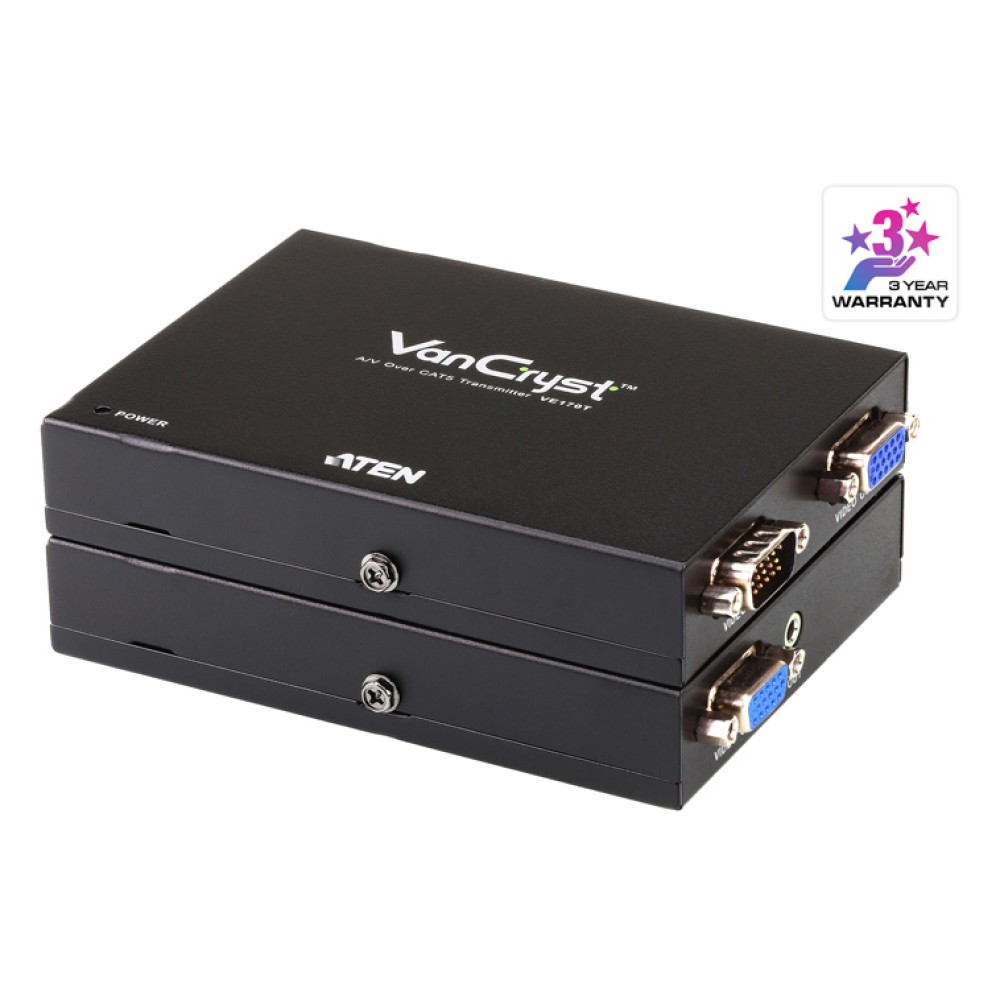

VE170

VGAツイストペアケーブルエクステンダー

主な製品特長

  • ツイストペアケーブルを使用して、信号を最大300mまで延長することが可能
  • ディスプレイはローカル側に1台、リモート側に1台接続可能
  • 解像度 - VE170R:最大1,920×1,200@60Hz (30m)、1,600×1,200@60Hz (150m)、1,024×768@60Hz (300m)
  • オーディオ対応 (モノラル)
  • ゲイン調節/補正の調整が可能
  • 8KV/15KV ESD保護
  • ラックマウント対応
  • マウント規格VESA FDMI準拠

長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。

最大5年オプション保証対応

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

VE170はオーディオ・ビデオの信号を延長するエクステンダです。製品はソースデバイスと接続するトランスミッタ(VE170T)と、延長先でモニタやスピーカーが接続できるレシーバ(VE170R)から構成されており、これらのユニットをツイストペアケーブルで接続して最大300m先まで信号を延長することができます。本製品は単体でオーディオ・ビデオ信号を延長できるだけでなく、レシーバVE170Rはビデオ分配送信器VS1204T/VS1208Tの受信器として使用することも可能です。

本製品は下記のタイプがございます。

  • VE170 - トランスミッタ(VE170T) + レシーバ(VE170R)タイプ
  • VE170Q - トランスミッタ(VE170T) + デスキュー機能搭載レシーバタイプ(VE170RQ)
  • VE170R - レシーバ単体
  • VE170RQ - デスキュー機能搭載レシーバ単体

レシーバは単独使用はできません。必ず VE170T または VS1204T / VS1208T と併用してください。

VE170RVE170T
デバイス接続数1

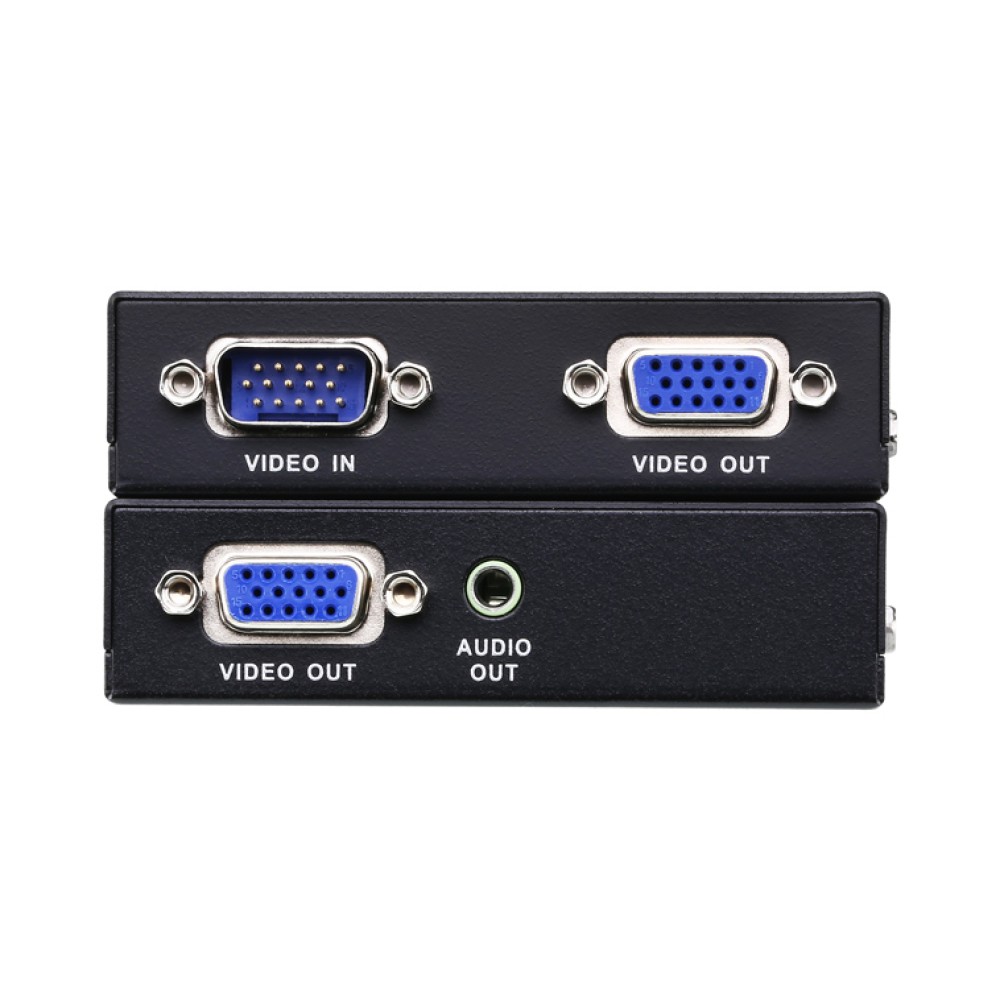

ビデオ入力インターフェースD-Sub15ピン オス×1
インピーダンス75 Ω
最大距離ソースデバイスとの最大距離:1.8m
ビデオ出力インターフェースD-Sub15ピン メス×1
インピーダンス75 Ω
最大距離ディスプレイとの最大距離:1.8m
オーディオ入力ステレオミニジャック×1
出力ステレオミニジャック×1

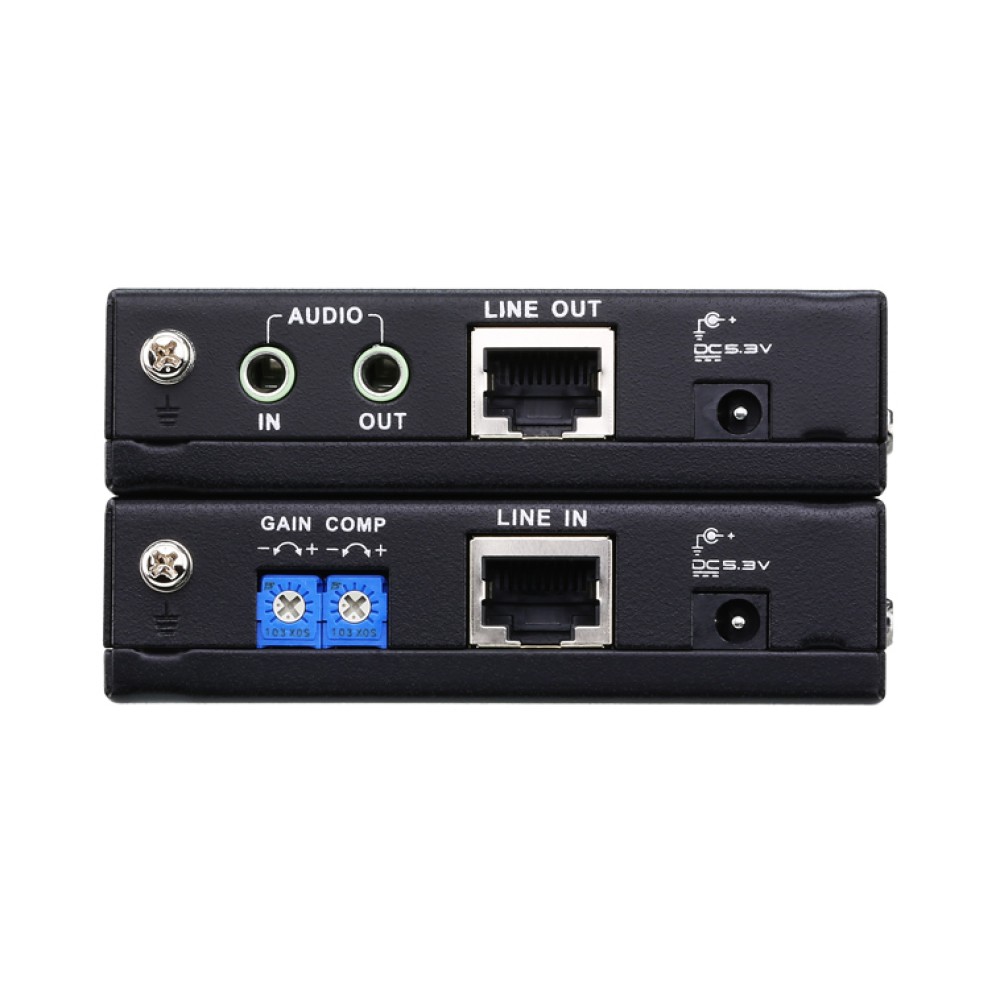

コネクタユニット間RJ-45×1
ビデオ解像度/距離1,920×1,200@60Hz (30m)、1,600×1,200@60Hz (150m)、1,024×768@60Hz (300m)
最大バンド幅300 MHz
最大距離300m (1,024×768@60Hz)
スイッチビデオゲイン調節調節ツマミ×2
LED電源グリーン×1
電源入力電源アダプタ型番:0AD8-0605-09EG または 0AD8-0605-09MG
入力:AC100~240V 50/60Hz
出力:DC5.3V 0.94A
電源コネクタDC電源ジャック×1
消費電力3.66 W2.66 W
動作環境動作温度0~50℃
保管温度-20~60℃
湿度0~80% RH、結露なきこと
ケースケース材料メタル
重量0.24 kg ( 0.53 lb )
サイズ(W×D×H)128 × 91 × 23 mm
同梱品(VE170の同梱品)
2L-2402A (1.8m)×1
電源アダプタ×2
ラックマウントキット (2pcs)×1
ユーザガイド×1
対応製品対応ケーブル《カテゴリ5eケーブル》
2L-BU5Eシリーズ

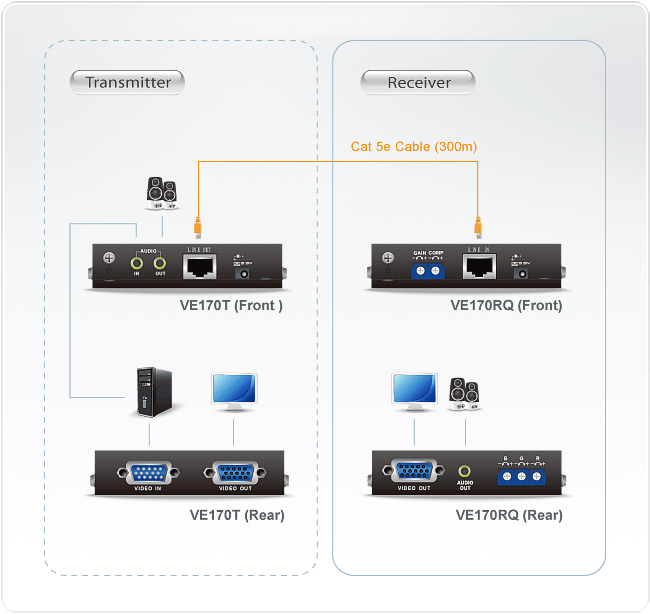

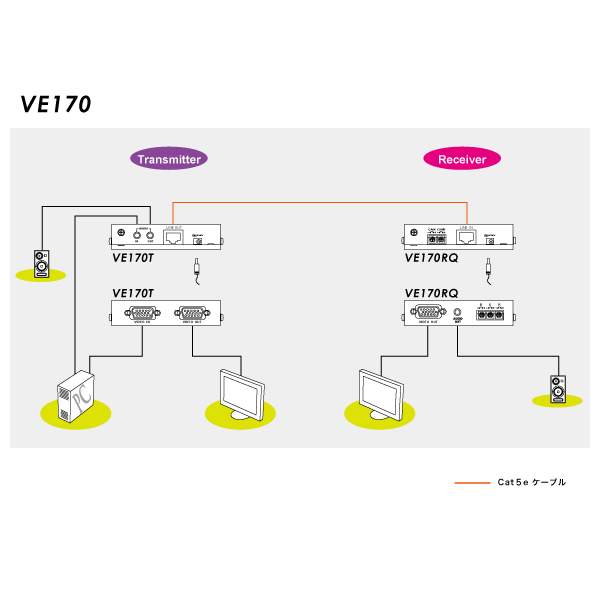

構成図

構成図
構成図
VE170VGAツイストペアケーブルエクステンダ (オーディオ対応)
2L-2402A (1.8m)×1
電源アダプタ×2
ラックマウントキット (2pcs)×1
ユーザガイド×1
