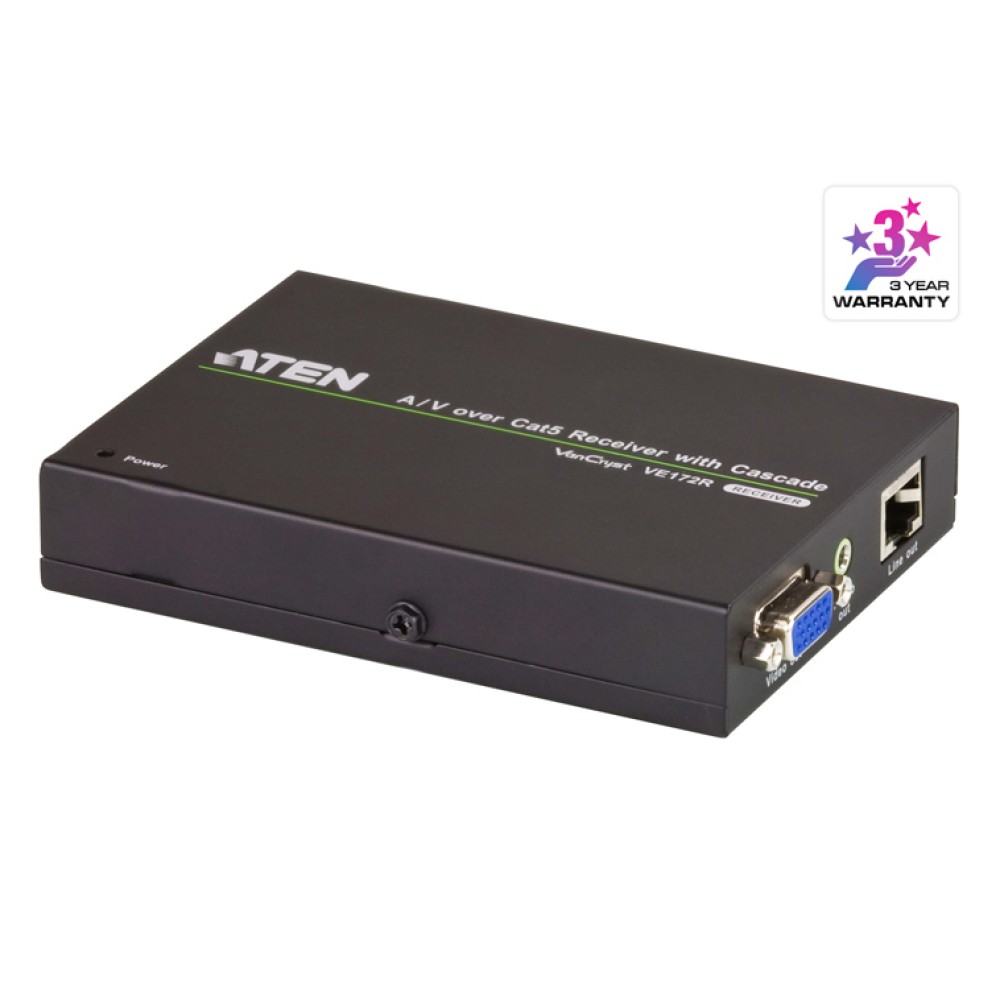

VE172R
ビデオ分配送信器用レシーバー(デスキュー機能搭載)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- メディア分配ソリューション対応デバイス（VS1204T/VS1208T、VE170T/VE170R/VE170RQ)用のレシーバ
- 10段階カスケード接続対応※
- ツイストペアケーブルを使用して、信号を最大150mまで延長することが可能※
- 解像度 - 最大1,920×1,200@60Hz(30m)、1,600×1,200@60Hz(100m)、1,280×1,024@60Hz(150m)
- オーディオ対応 (モノラル)
- 手動で延長距離に応じたゲイン調節/補正の調整が可能
- 8KV/15KV ESD保護
- ラックマウント対応
- マウント規格VESA FDMI準拠
- 長距離伝送の場合は、弊社 Cat5eケーブル、STPケーブルの使用を推奨致します。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE172Rはメディア分配ソリューション対応デバイス（VS1204T/VS1208T、VE170T/VE170R/VE170RQ)用のレシーバです。本製品は10段階カスケード接続に対応し、上記デバイスから出力されたアナログA/V信号をツイストペアケーブルを経由して最大150m延長できます。
対応トランスミッタ：VS1204T、VS1208T、VE170T
対応レシーバ：VE172R、VE170R、VE170RQ
| 機能 | VE172R | |
|---|---|---|

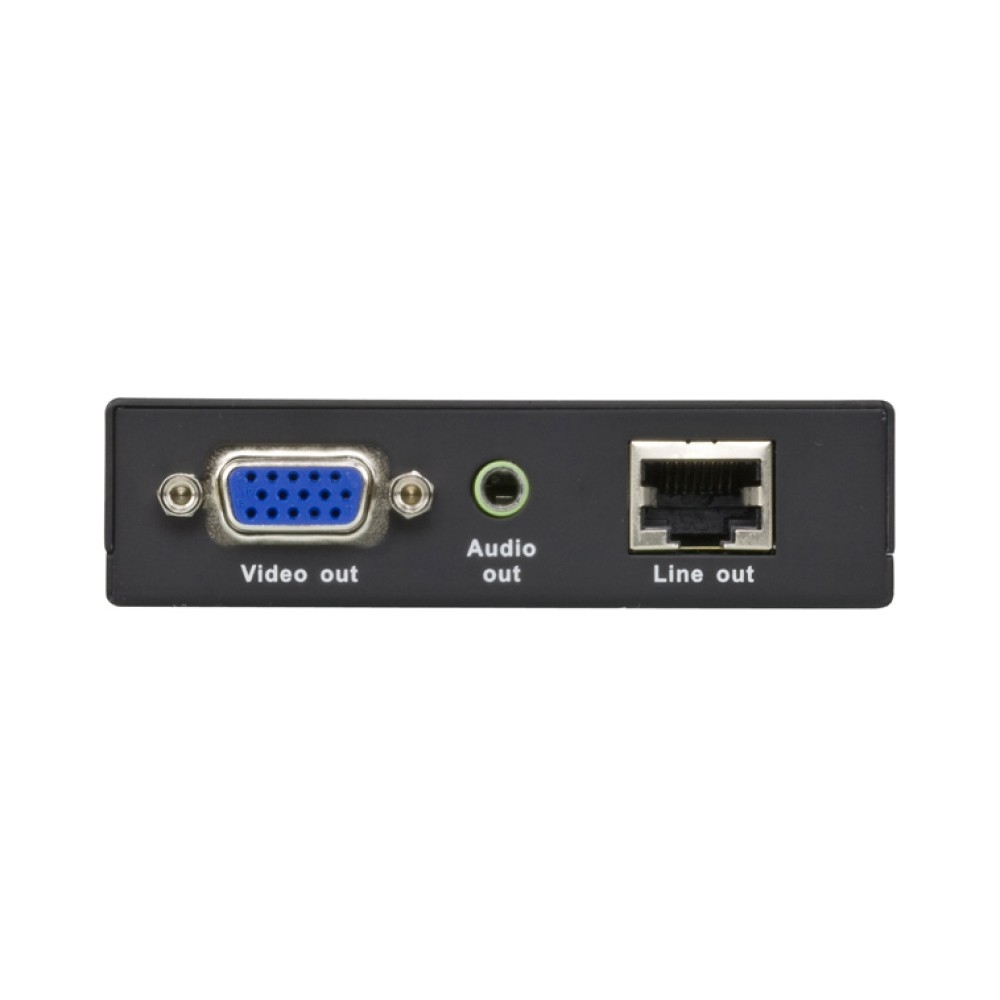

| ビデオ出力 | インターフェース | D-Sub15ピン メス×1 |
| インピーダンス | 75 Ω | |
| オーディオ出力 | ステレオミニジャック× 1 | |

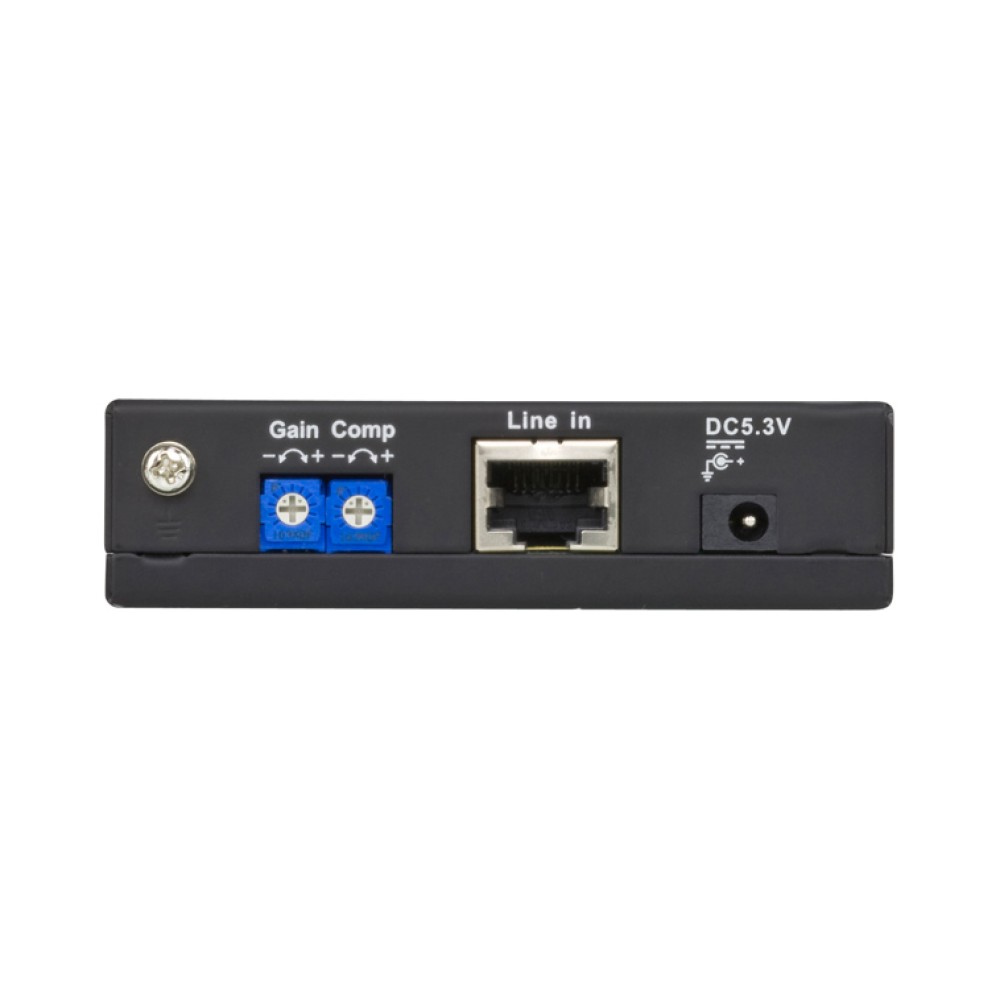

| コネクタ | ユニット間 | RJ-45×2 |
| 電源 | DC 電源ジャック× 1 | |
| スイッチ | ビデオゲイン調節 | ロータリーディップスイッチ× 2 |
| ビデオ | 解像度/ 距離 | 1,920×1,200 (30m)、1,280×1,024 (150m) |
| 最大バンド幅 | 300 MHz | |
| LED | 電源 | グリーン× 1 |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-09MG 入力：AC100～240V 50/60Hz 出力：DC5.3V 0.94A |
| 消費電力 | 2.3W | |
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80 % RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.24 Kg( 0.53 lb ) | |
| サイズ(W×D×H) | 128×91×23 mm | |
| 同梱品 | 電源アダプター× 1、ラックマウントキット× 1、ユーザーガイド× 1 | |
| 対応ATEN 製品 | VS1204T、VS1208T、VE170T、VE170R、VE170RQ | |

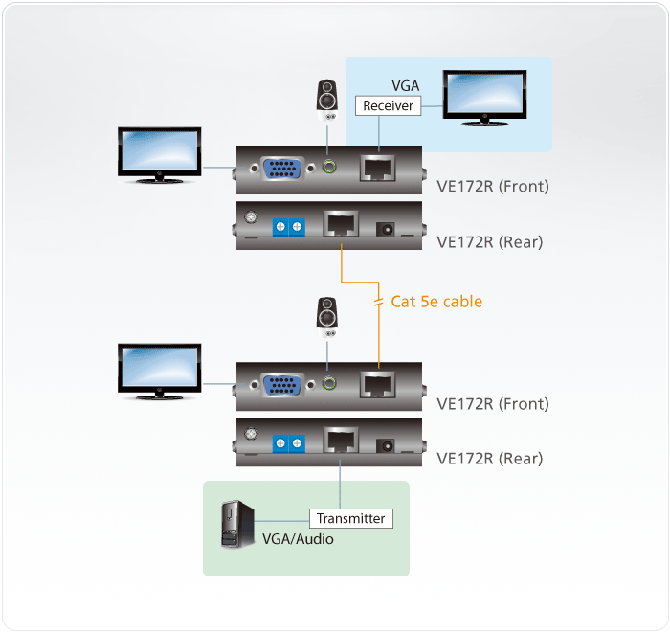

構成図
| VE172R | ビデオ分配送信器/エクステンダ用VGA/オーディオレシーバ（カスケード接続対応、1,280×1,024@150m） |
|---|
