ATEN

VE500

カテゴリ5タイプ A/Vエクステンダー

販売終了

本製品は販売を終了いたしました。

主な製品特長

オーディオ・ビデオ・RS-232信号をカテゴリ5eケーブルで延長
延長距離 - 最大300m (VE500RQを使用し、解像度を1,280×1,024に設定した場合)
解像度 - VE500R：1,920×1,200@60Hz(30m)、1,600×1,200@60Hz(150m)　VE500RQ：1,920×1,200@60Hz(150m)、1,280×1,024@60Hz(300m)
デスキュー機能(VE500RQ) - 距離に応じて、信号の強さとRGB各色のタイミングのずれを自動補正
バランスオーディオ対応 - 延長先でも高音質を実現
自動ゲイン調節 - 距離を検出し自動調節
モニターはローカル側、リモート側に各1台接続可能
RS-232チャネルを提供
ワイド画面対応
ラックマウント対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VE500は、オーディオ・ビデオ・RS-232の各信号を最大300m延長できるエクステンダです。本製品はトランスミッター(VE500T)とレシーバー(VE500R/VE500RQ)の2種類のユニットから構成されており、各ユニットをカテゴリ5eケーブルで接続することで信号の延長を実現します。延長先でも高品質な信号が提供できるのが特長で、中でもレシーバーVE500RQはデスキュー機能を搭載し、信号の遅延を補正。オーディオのバランス接続に対応し、高音質を維持することも可能です。

機能			VE500T	VE500R	VE500RQ
コンピューター接続数			1	-	-
コネクター	モニター入力		D-sub15ピンオス×1	-	-
	モニター出力		D-sub15ピンメス×1
	オーディオ入力	ステレオ	ミニオーディオジャック×1	-	-
	オーディオ入力	バランス	5極着脱式ターミナルブロック×1	-	-
	オーディオ出力	ステレオ	ミニオーディオジャック×1
	オーディオ出力	バランス	5極着脱式ターミナルブロック×1
RS-232ポート			DB-9ピンメス×1	DB-9ピンオス×1
ユニット間接続			RJ-45×1
電源ジャック			DC電源ジャック×1
スイッチ	補正 / Up		-	プッシュボタン×1	-
	補正 / Down			プッシュボタン×1	-
	色 / Up			-	プッシュボタン×1
	選択 / Down			-	プッシュボタン×1
LED	電源		グリーン×1	グリーン×1	-
	リンク		-	オレンジ×1
	画質補正			ブルー×1
	B			-	ブルー×1
	G / リンク				グリーン/オレンジ×1
	R / 電源				レッド/グリーン×1
延長距離			-	最大150m (解像度1,600×1,200の場合)	最大300m (解像度1,280×1,024の場合)
電源仕様(アダプタ)			型番：0AD8-0605-24EG 入力：AC 100～240V 50～60Hz 出力：DC5.3V / 2.4A
消費電力			DC5.3V、2.98W	DC5.3V、4.04W	DC5.3V、5.63W
解像度			-	1,920×1,200@60Hz (30m) 1,600×1,200@60Hz (150m)	1,920×1,200@60Hz (150m) 1,280×1,024@60Hz (300m)
動作環境	動作温度		0～50℃
	保管温度		-20～60℃
	湿度		0～85%RH、結露なきこと
ケース材料			メタル
重量			480g
サイズ(W×D×H)			200×80×25mm
同梱品			電源アダプタ×1 ラックマウントキット×1 ターミナルブロック×1 接地線×1 ユーザーガイド×1

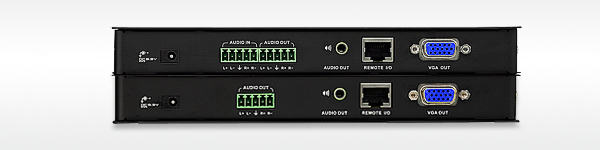

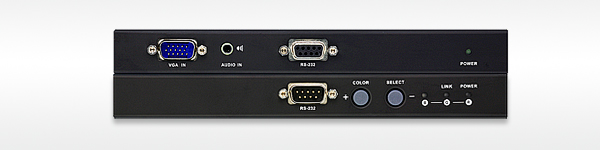

Detail

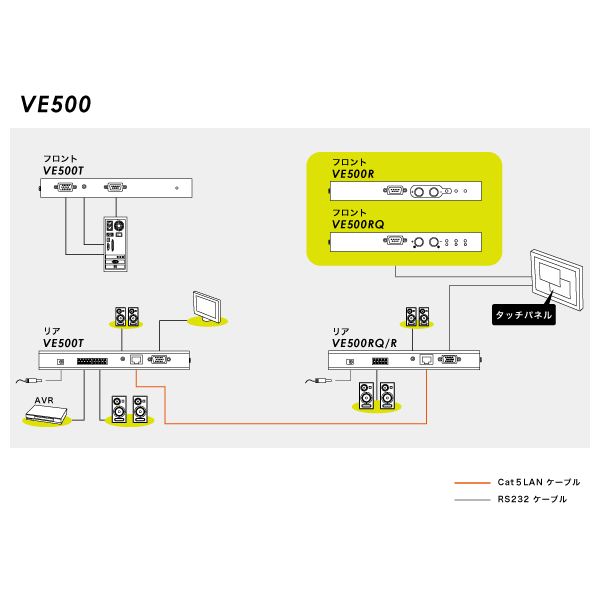

Diagram

VE500T	カテゴリ5タイプ A/Vエクステンダ（トランスミッター）
VE500R	カテゴリ5タイプ A/Vエクステンダー（レシーバー）
VE500RQ	カテゴリ5タイプ A/Vエクステンダー（レシーバー：デスキュー機能搭載）
