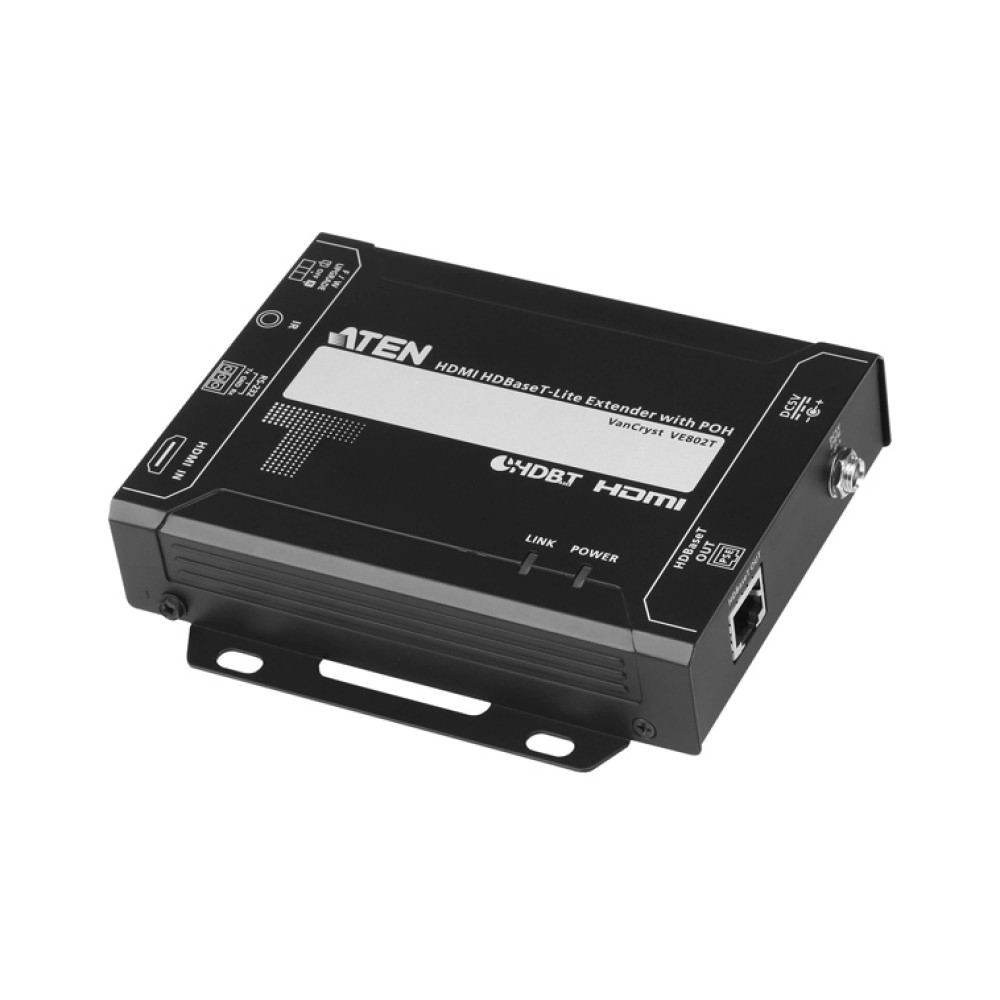

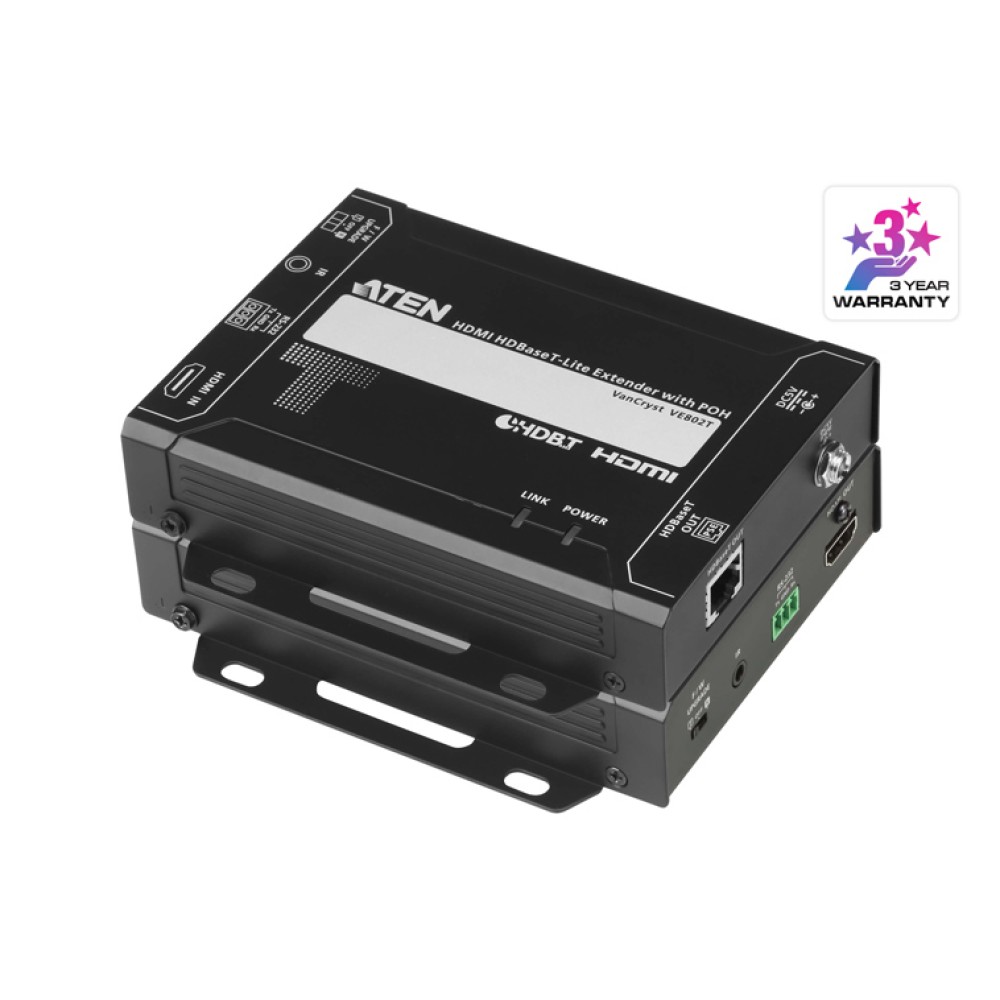

VE802

HDMIトランスミッター(4K対応)

主な製品特長


  • ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠
  • HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
  • Power over HDBaseT(POH)対応 - ツイストペアケーブルを介して、電源をトランスミッタからレシーバまで長距離給電
  • EDIDエキスパート機能 - 自動でEDIDを最適化
  • 解像度(延長距離) - カテゴリ6a/7ケーブル使用時:最大4K(*1)、1080p(70m)、カテゴリ5e/6ケーブル使用時:最大4K(*1) (35m)、1080p (60m)
  • HDMI(3D, Deep Color, 4K(*1))、HDCP(*2)、CEC準拠
  • 双方向性RS-232Cチャネル(3pin) - シリアルターミナルやタッチパネルおよびバーコードスキャナなどのシリアルデバイスとの接続が可能
  • 双方向性IRチャネル対応(但し、IR通信は一度に付き1方向のみ対応)
  • ロック式電源ジャック - 電源アダプタの抜けを防止
  • ウォールマウント用ブラケット一体化デザイン

* STPケーブルのご使用を推奨します。
* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。

*1) 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。

最大5年オプション保証対応

3年保証

RoHS指令準拠

HDBaseT

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VE802は、カテゴリ6a/7ケーブル1本で、電源と1系統のHDMI信号を解像度4K(*1) の場合は最大40m、解像度1080pでは最大70m延長できるHDMIツイストペアケーブルエクステンダです。

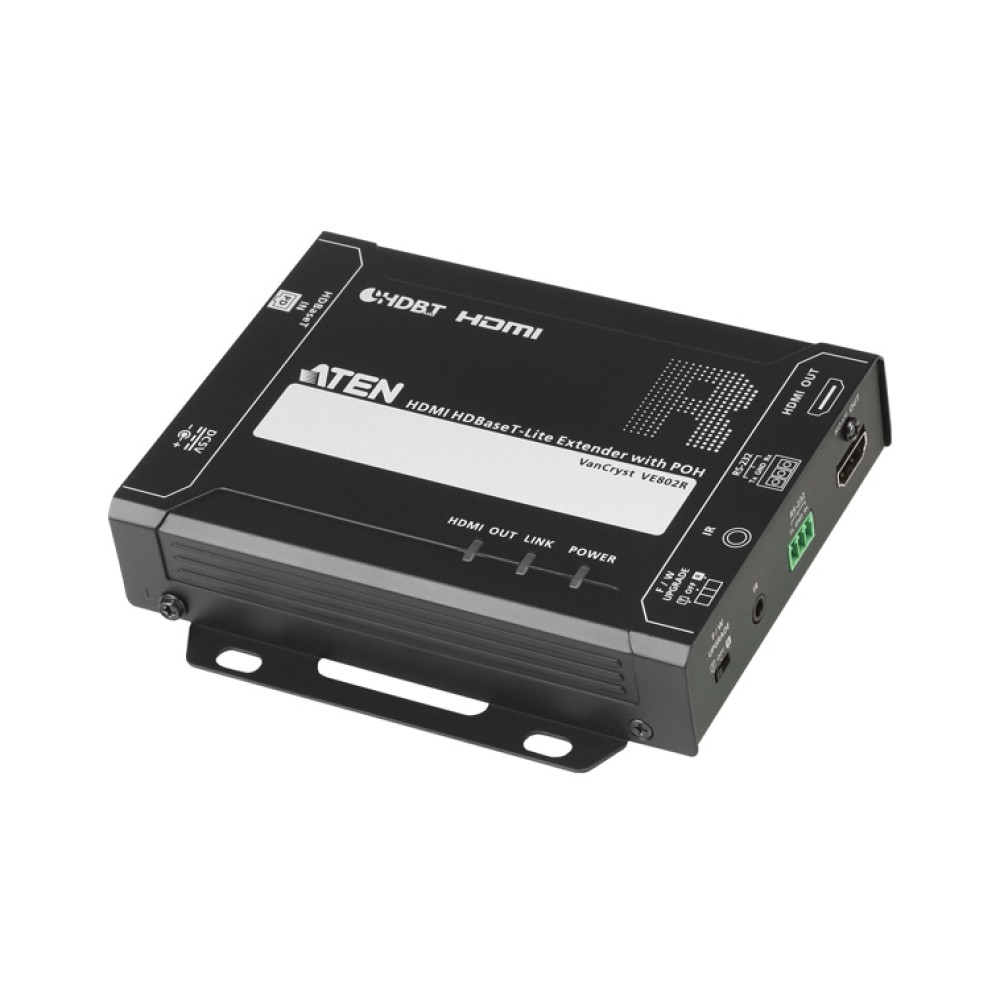

VE802は、RS-232CおよびIR信号パススルーに対応しているので、リモートユニット(VE802R)からHDMIソースデバイスを操作できる上に、ローカルユニット(VE802T)からHDMIディスプレイデバイスへアクセスすることもできます。IR信号は双方向に延長することが可能です。本製品は、ツイストペアケーブルを介して電源を供給できるPower over HDBaseT(POH)機能を搭載しているため、レシーバ側に電源アダプタを別途接続する必要はありません。さらに、本製品はHDMI(3D、Deep Color、4K解像度(*1) ) および HDCP(*2) 準拠。

VE802は、複合商業施設や商業アミューズメント施設など、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。

*1) 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。


VE802RVE802T
デバイス接続数
デバイス接続数 1

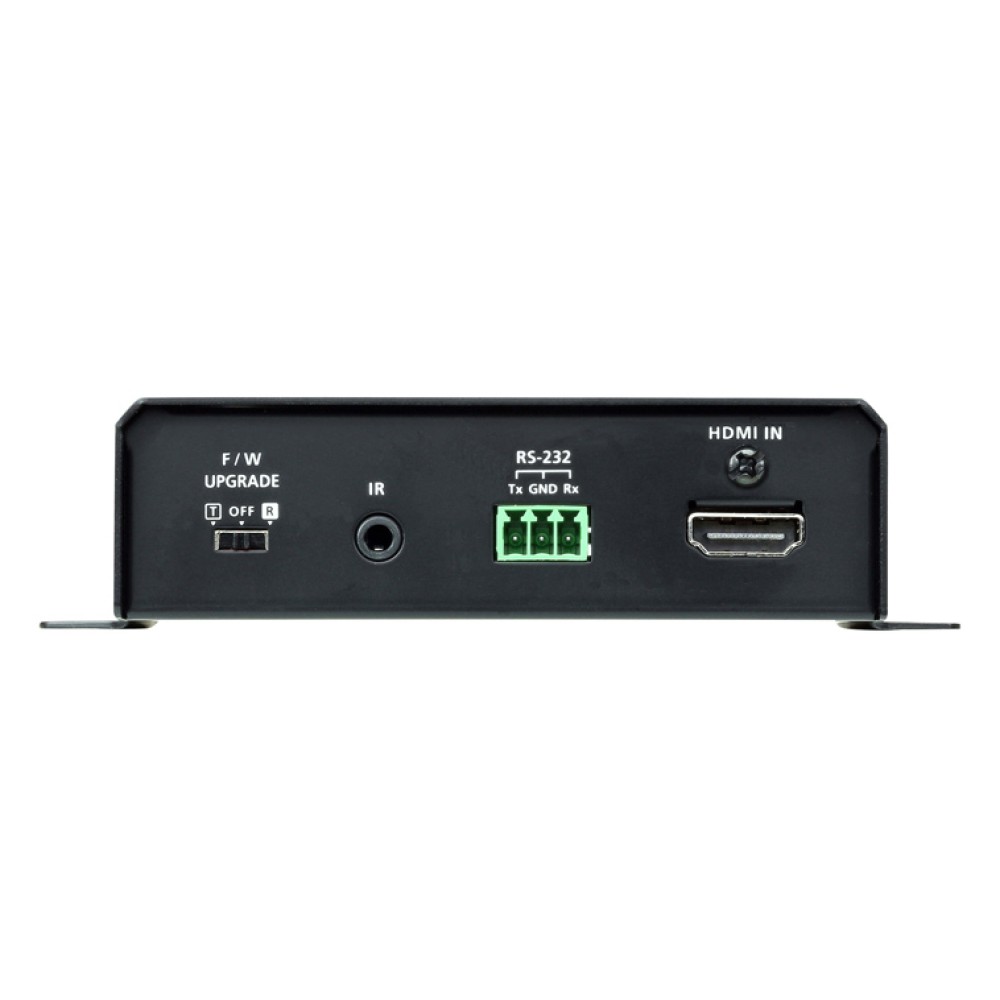

ビデオ入力
インターフェース HDMIタイプA メス×1
インピーダンス100 Ω
最大距離ソースデバイスとの最大距離:2 m

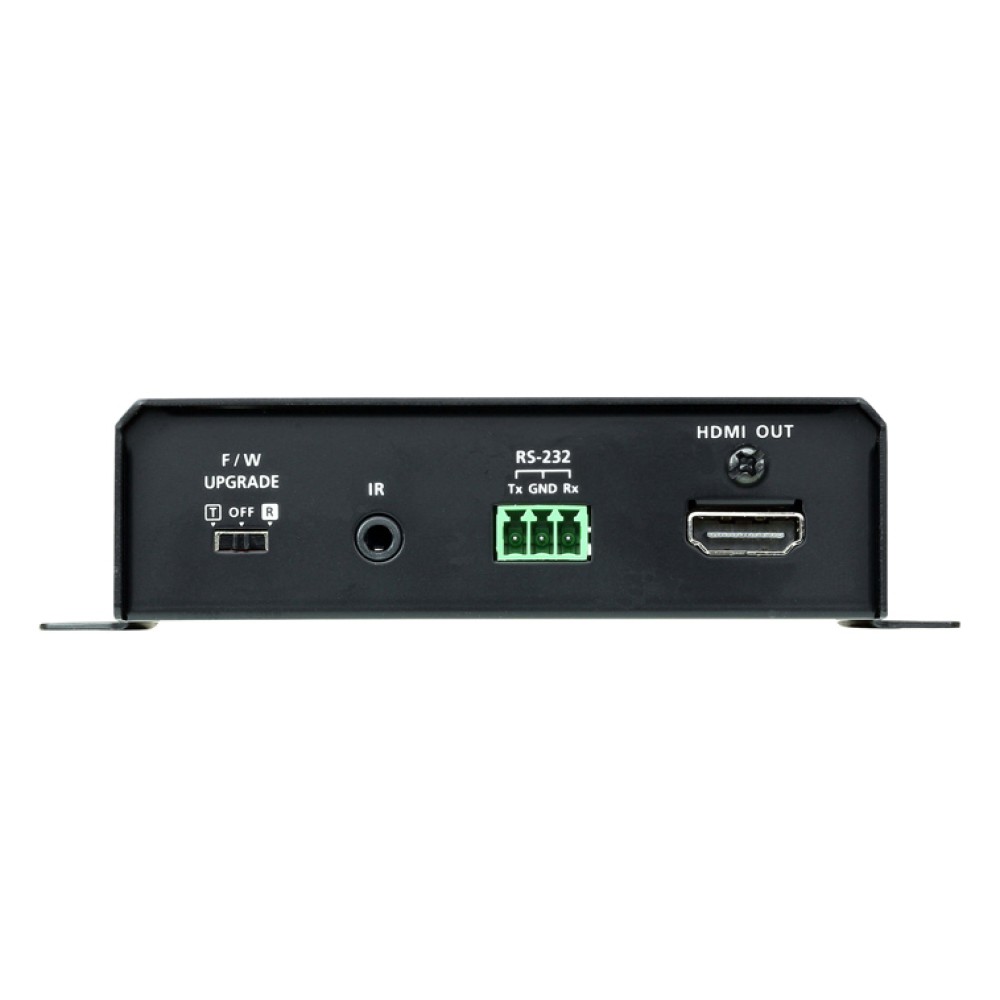

ビデオ出力
インターフェースHDMIタイプA メス×1
インピーダンス100 Ω
最大距離ディスプレイとの最大距離:2 m
オーディオ
入力HDMIタイプA メス×1
出力HDMIタイプA メス×1
制御
RS-232C コネクタ:
3極着脱式ターミナルブロック×1
ボーレート:19200(固定)、
データビット:8、
ストップビット:1、
パリティ:無、
フローコントロール:無
コネクタ:
3極着脱式ターミナルブロック×1
ボーレート:19200(固定)、
データビット:8、
ストップビット:1、
パリティ:無、
フローコントロール:無
IRミニジャック×1ミニジャック×1

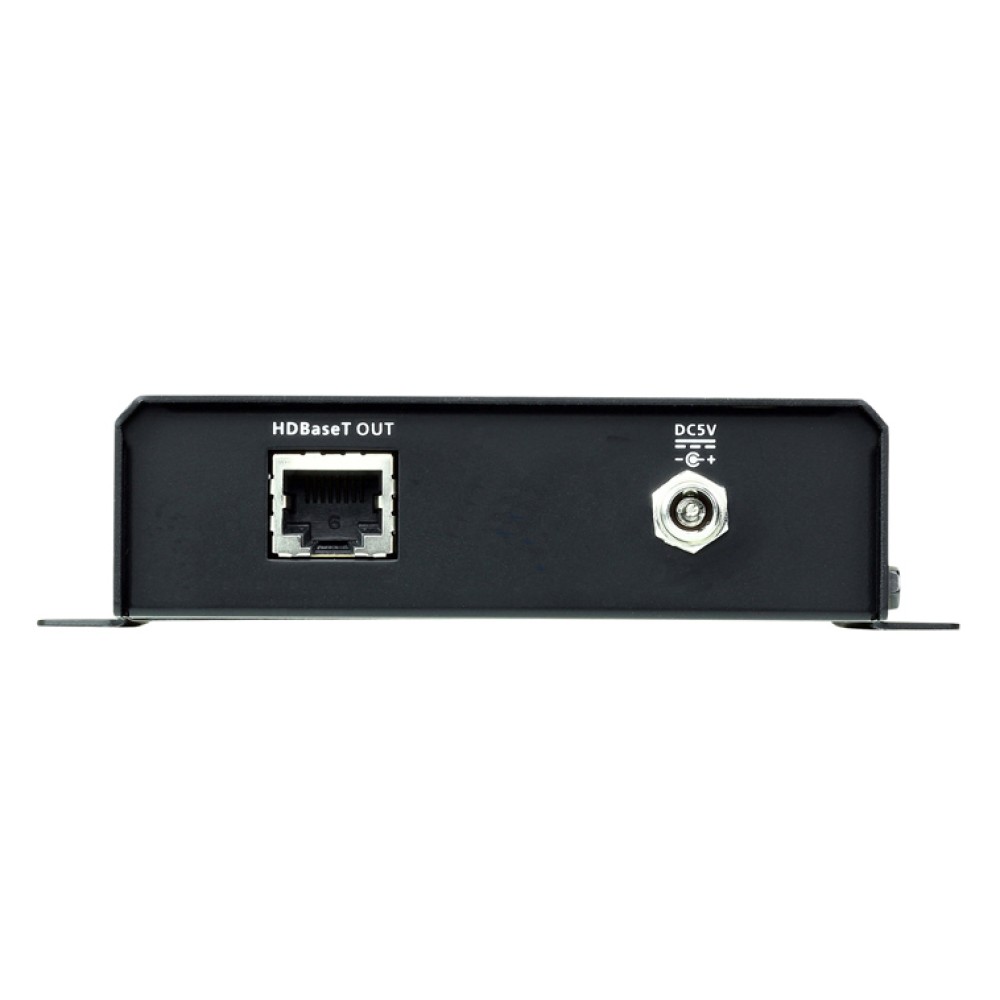

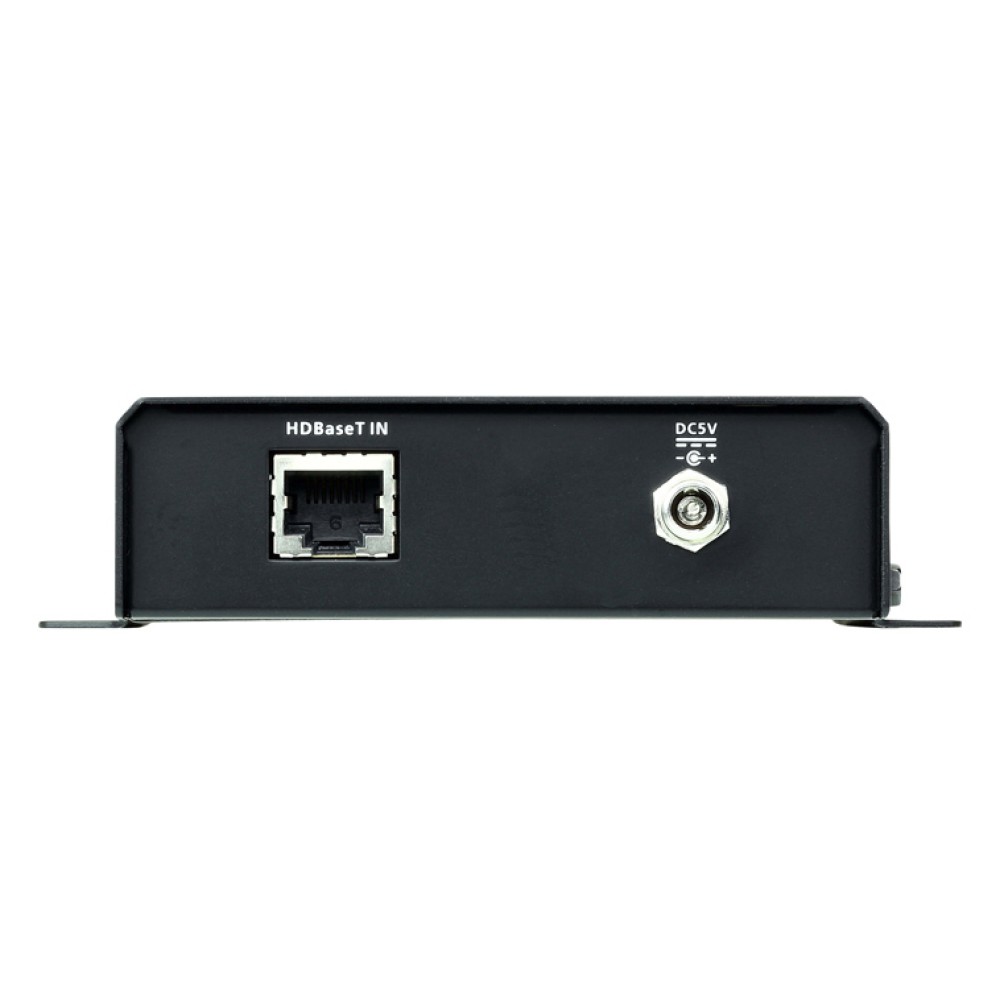

コネクタ
ユニット間RJ-45×1RJ-45×1
ビデオ
解像度/距離 カテゴリ6a/7ケーブル使用時:
最大4K(*1) (40m)、1080p(70m):
カテゴリ5e/6ケーブル使用時:
最大4K(*1) (35m)、1080p (60m)
カテゴリ6a/7ケーブル使用時:
最大4K(*1) (40m)、1080p(70m):
カテゴリ5e/6ケーブル使用時:
最大4K(*1) (35m)、1080p (60m)
最大データ伝送速度10.2 Gbps10.2 Gbps
最大ピクセルクロック340 MHz340 MHz
規格準拠 HDMI(3D、Deep Color、4K(*1))、
HDCP(*2)、CEC
HDMI(3D、Deep Color、4K(*1))、
HDCP(*2)、CEC
最大距離 カテゴリ6a/7ケーブル使用時:
最大70m (1080p)、40m(4K(*1))
カテゴリ5e/6ケーブル使用時:
最大60m (1080p)、35m(4K(*1))
カテゴリ6a/7ケーブル使用時:
最大70m (1080p)、40m(4K(*1))
カテゴリ5e/6ケーブル使用時:
最大60m (1080p)、35m(4K(*1))
LED
ビデオ出力 オレンジ×1
(点灯:HDCP対応、点滅:HDCP非対応)
リンクオレンジ×1オレンジ×1
電源グリーン×1グリーン×1
電源入力
電源アダプタ (オプション)
型番:0AD8-0F05-26EG または 0AD8-0F05-26MG
入力:AC 100~240V 50/60Hz
出力:DC5V 2.6A
型番:0AD9-0F05-30EG または 0AD9-0F05-30MG
入力:AC 100~240V 50/60Hz
出力:DC5V 3A
電源
コネクタロック式DC電源ジャック×1ロック式DC電源ジャック×1
消費電力4 W3.6 W
動作環境
動作温度0 ~ 50℃0 ~ 50℃
保管温度-20 ~ 60℃-20 ~ 60℃
湿度0 ~ 80% RH、結露なきこと0 ~ 80% RH、結露なきこと
ケース
ケース材料メタルメタル
重量0.46 kg ( 1.01 lb )0.44 kg ( 0.97 lb )
サイズ(W×D×H)145×123×30 mm145×123×30 mm
同梱品
同梱品 (VE802の同梱品)
VE802T用電源アダプタ×1(*3)
IRトランスミッタ(2XRT-0004G)×1
IRレシーバ(2XRT-0003G-1)×1
3極着脱式ターミナルブロック×2
クイックスタートガイド×1
(VE802の同梱品)
VE802T用電源アダプタ×1(*3)
IRトランスミッタ(2XRT-0004G)×1
IRレシーバ(2XRT-0003G-1)×1
3極着脱式ターミナルブロック×2
クイックスタートガイド×1
対応製品
対応VanCryst製品 ・HDMIケーブル抜け防止ホルダ
 2X-EA12
・HDMIケーブル抜け防止ホルダ
 2X-EA12
対応ケーブル ・HDMIケーブル
 2L-7D02H-1
・カテゴリ6 STPケーブル
 2L-NS06xxxシリーズ
・HDMIケーブル
 2L-7D02H-1
・カテゴリ6 STPケーブル
 2L-NS06xxxシリーズ

*1) 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。
*3) レシーバ(VE802R)をVM1600と併用される場合は電源アダプタが必要になるため、電源アダプタが同梱されているVE802R単体をご購入ください。

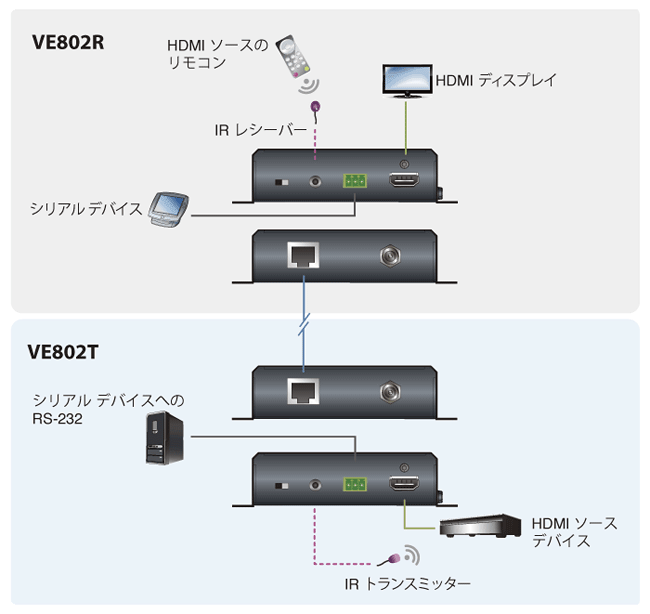

構成図

詳細


VE802 HDMIツイストペアケーブルエクステンダ
(4K対応POHタイプ)
