VE813
HDMIトランスミッター(4K対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMI信号とUSB信号をツイストペアケーブル1本で最大100m延長可能
- 解像度(延長距離) － カテゴリ6a/7ケーブル使用時は最大4K(*1) (100m)、1080p(100m)、カテゴリ5e/6ケーブル使用時は最大4K(*1) (70m)、1080p(100m)
- HDMI(3D, Deep Color, 4K(*1) )、HDBaseT(Class A)、HDCP準拠(*2)
- アンチジャミング － HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
- バンド幅 － 最大340MHz対応で、高性能ビデオ表示が可能
- Extreme USB(登録商標)テクノロジー搭載 － USB2.0 High Speedデバイス対応(最大速度25Mbps)
- Dolby True HD および DTS HD Master Audio対応
- CEC対応
- 8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV)
- USB2.0対応 － キーボード、マウス、USBフラッシュメモリ、プリンタ、マイクロフォン、スピーカー、USB1.1 Webカメラ等、適度なバンド幅を必要とするUSBデバイスの接続が可能
＊ STPケーブルのご使用を推奨します。
＊ 延長距離はメーカ環境での検証に基づくものです。
＊ 本製品のUSB伝送速度は、最大25Mbpsです。
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

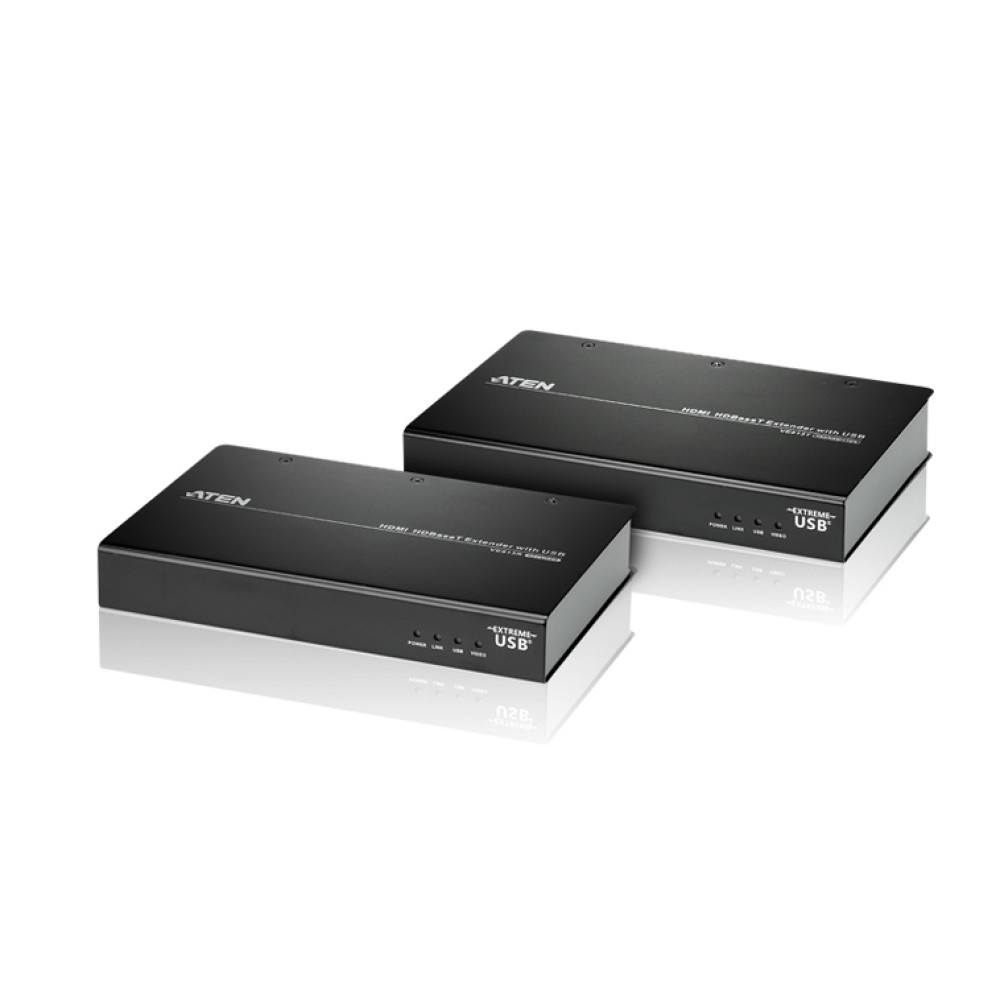

VE813は、HDBaseT Class A準拠およびExtremeUSBテクノロジーを搭載し、HDMI・USB信号を1本のツイストペアケーブルで最大100m延長できるHDMIエクステンダです。
本製品は、3D、Deep Color、4K(*1)、CEC および HDCP(*2) に準拠。本製品に搭載したUSBポートを使用して、タッチパネル操作が可能。さらに、ファイル伝送にも対応しているので、例えば、ノートパソコンとデスクトップパソコン間でのファイルやフォルダの同期を行うことが可能です。
VE813は医療での画像診断やデジタルサイネージ等の用途に最適です。
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。
| VE813R | VE813T | |
|---|---|---|
| デバイス接続数 | ||
| デバイス接続数 | － | 1 |
| ビデオ入力 | ||
| インターフェース | － | HDMIタイプA メス×1 |
| インピーダンス | － | 100 Ω |
| 最大距離 | － | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | ||
| インターフェース | HDMIタイプA メス×1 | － |
| インピーダンス | 100 Ω | － |
| 最大距離 | ディスプレイとの最大距離：2 m | － |
| オーディオ | ||
| 入力 | － | HDMIタイプA メス×1 |
| 出力 | HDMIタイプA メス×1 | － |

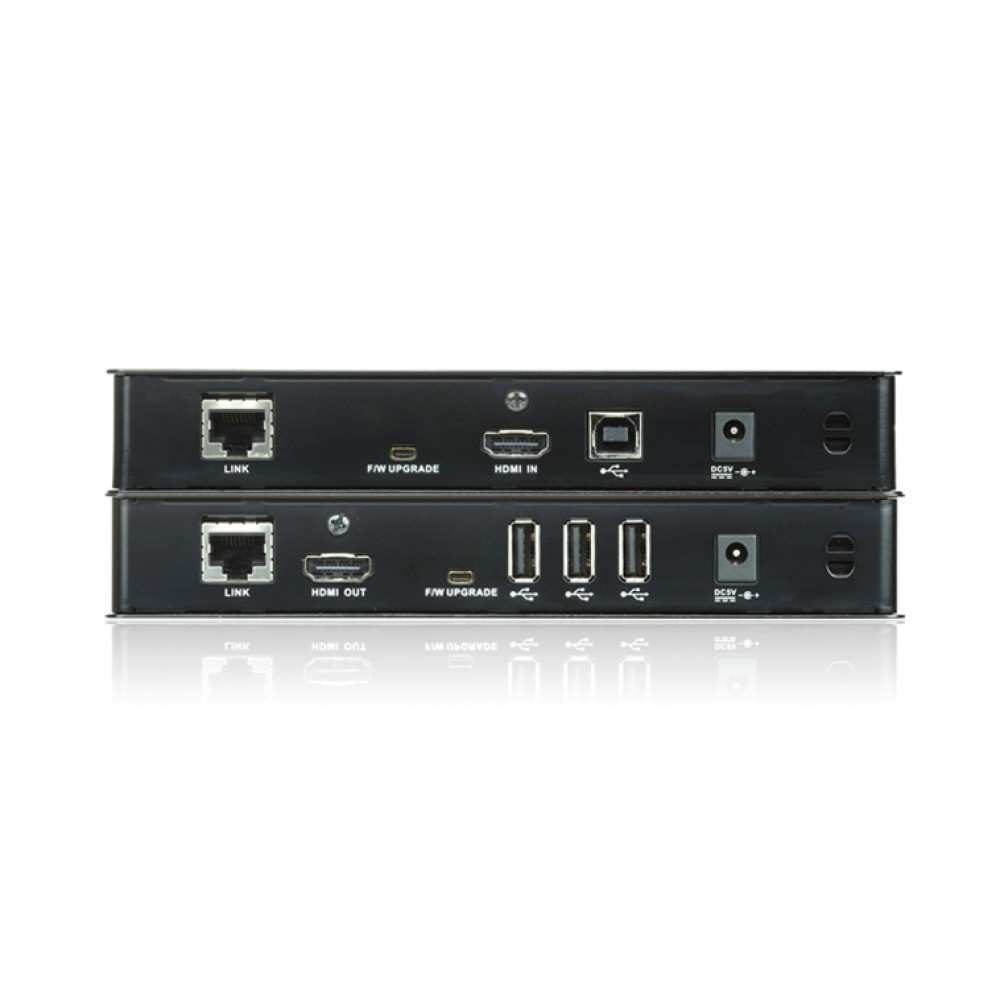

| コネクタ | ||
| ユニット間 | RJ-45×1 | RJ-45×1 |
| USBポート | USBタイプAメス×3 | USBタイプBメス×1 |
| ファームウェアアップグレード | 専用コネクタ×1 | 専用コネクタ×1 |
| 制御 | ||
| USBチャンネル | 3× USB Type A Female Transfer Rate: USB 2.0 (Up to 30 Mbps) |
1× USB Type B Female Transfer Rate: USB 2.0 (Up to 30 Mbps) |
| ビデオ | ||
| 解像度/距離 | カテゴリ6a/7ケーブル使用時： 4K(*1) (100m)、 カテゴリ5e/6ケーブル使用時： 4K(*1) (70m) |
カテゴリ6a/7ケーブル使用時： 4K(*1) (100m)、 カテゴリ5e/6ケーブル使用時： 4K(*1) (70m) |
| 最大データ伝送速度 | 10.2 Gbps | 10.2 Gbps |
| 最大ピクセルクロック | 340 MHz | 340 MHz |
| 規格準拠 | HDMI(3D、Deep Color、4K(*1))、 HDCP(*2)、CEC |
HDMI(3D、Deep Color、4K(*1))、 HDCP(*2)、CEC |
| 最大距離 | カテゴリ6a/7ケーブル使用時： 100m (4K(*1) および 1080p)、 カテゴリ5e/6ケーブル使用時： 100m (1080p) |
カテゴリ6a/7ケーブル使用時： 100m (4K(*1) および 1080p)、 カテゴリ5e/6ケーブル使用時： 100m (1080p) |

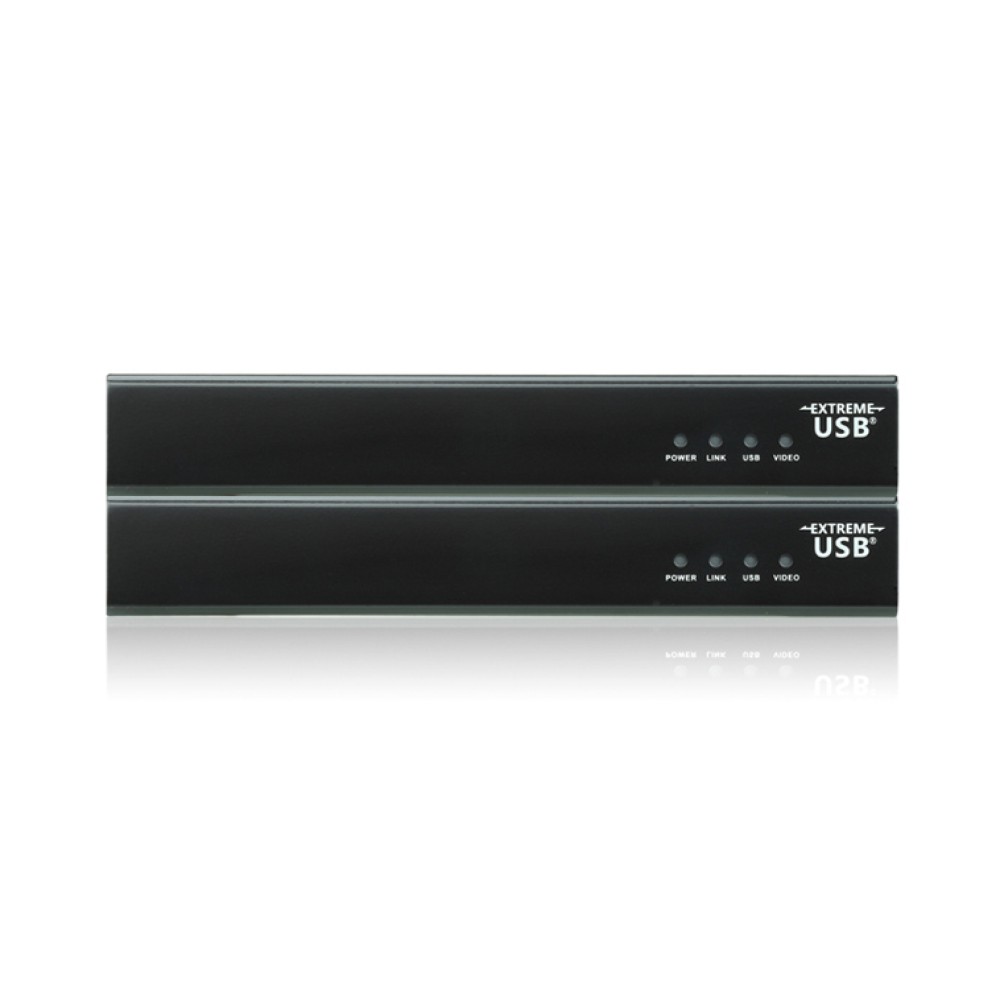

| LED | ||
| ビデオ | グリーン×1 | グリーン×1 |
| リンク | グリーン×1 | グリーン×1 |
| USB | グリーン×1 | グリーン×1 |
| 電源 | グリーン×1 | グリーン×1 |
| 電源入力 | ||
| 電源アダプタ | 型番：0AD9-0B05-30EG または 0AD9-0B05-30MG 入力：AC 100～240V 50/60Hz 出力：DC5V 3A |
型番：0AD9-0B05-30EG または 0AD9-0B05-30MG 入力：AC 100～240V 50/60Hz 出力：DC5V 3A |
| 電源 | ||
| コネクタ | DC電源ジャック×1 | DC電源ジャック×1 |
| 消費電力 | 5.75W USB 3ポート全てを使用した場合：13.25W | 5.75W |
| 動作環境 | ||
| 動作温度 | 0 ～ 50℃ | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | -20 ～ 60℃ |
| 湿度 | 0 ～ 80％ RH、結露なきこと | 0 ～ 80％ RH、結露なきこと |
| ケース | ||
| ケース材料 | メタル | メタル |
| 重量 | 0.62 kg ( 1.37 lb ) | 0.61 kg ( 1.34 lb ) |
| サイズ(W×D×H) | 182×117×29 mm | 182×117×29 mm |
| 同梱品 | ||
| 同梱品 | (VE813の同梱品) HDMIケーブル×1 USBケーブル×1 電源アダプタ×2 マウントキット×1 クイックスタートガイド×1 |
(VE813の同梱品) HDMIケーブル×1 USBケーブル×1 電源アダプタ×2 マウントキット×1 クイックスタートガイド×1 |
| 対応製品 | ||
| 対応VanCryst製品 | ・HDMIケーブル抜け防止ホルダ 2X-EA12 |
・HDMIケーブル抜け防止ホルダ 2X-EA12 |
| 対応ケーブル | ・HDMIケーブル 2L-7D02H-1 ・カテゴリ6 STPケーブル 2L-NS06xxxシリーズ |
・HDMIケーブル 2L-7D02H-1 ・カテゴリ6 STPケーブル 2L-NS06xxxシリーズ |
*1) 対応する4K解像度は、3,840×2,160＠30Hz(4:4:4)、3,840×2,160＠60Hz(4:2:0)、4,096×2,160＠30Hz(4:4:4)、4,096×2,160＠60Hz(4:2:0)です。
*2) モニタのHDCPのバージョンに依存します。

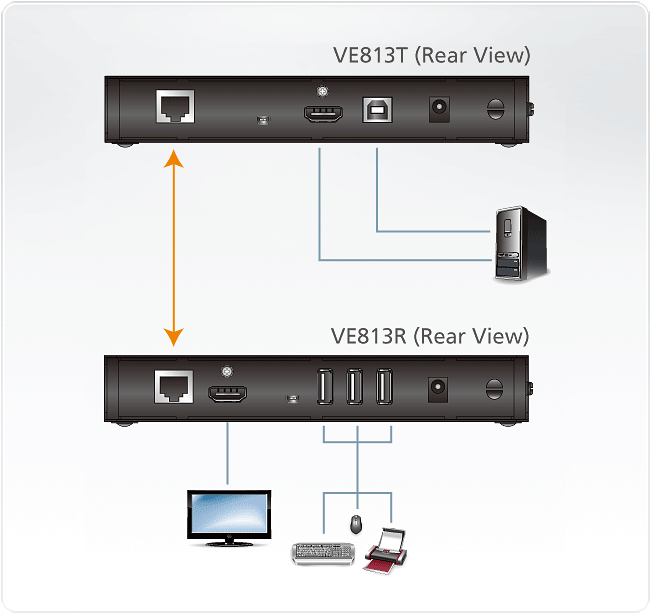

構成図
| VE813 | HDMIツイストペアケーブルエクステンダ (4K USB対応) |
|---|
