VE814
HDMIツイストペアケーブルエクステンダー(4K USB対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMIソースとHDMIディスプレイの間の距離を延長
- カテゴリ5eケーブル1本でトランスミッタとレシーバを接続
- ディスプレイはローカル側(トランスミッタ)に1台、リモート側に2台接続可能
- HDMIデバイスとディスプレイのいずれかをIRコントロールで制御可能
- パススルーポートを使ってイーサーネット通信を延長
- HDMI(3D, Deep Color, 4k×2k)
- HDCP準拠
- 延長距離 - 最大100m
- ワイド画面解像度対応
- 解像度 - 最大1080p、4k×2k
- 起動をスムーズにし高品質の表示出力を提供するために、最適なEDID設定の選択が可能
- タッチパネル、バーコードスキャナー等のシリアルデバイスが接続できるRS-232Cポートを搭載
- 8KV/15KV静電放電防止機能搭載 (接触電圧8KV、空中電圧15KV）
- セットアップが簡単 - ソフトウェアのインストール不要
- ラックマウント対応
※延長距離はメーカ環境での検証に基づくものです。
※長距離伝送の場合、ATEN Cat5eケーブルのご使用を推奨致します。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

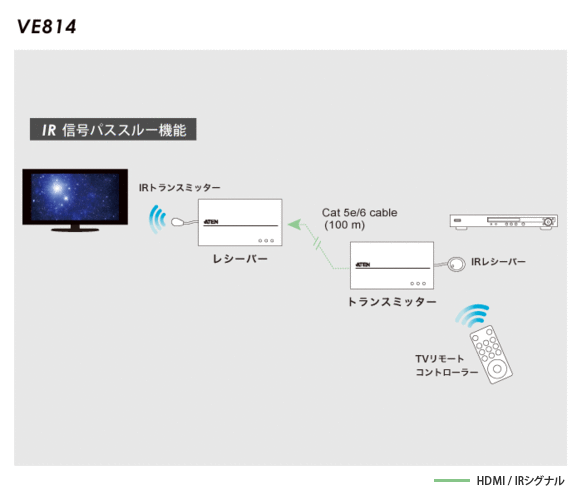

VE814は、1系統のHDMI信号を1本のカテゴリ5e/6ケーブルで最大100m延長できるHDMIエクステンダです。HDMI出力ポートをローカル側のトランスミッタVE814Tには1箇所、リモート側のレシーバVE814Rには2箇所搭載していますので、ローカル側で1出力、リモート側で2出力することができます。また、製品本体にはイーサネットパススルーポートを搭載しているため、必要に応じてインターネットに接続することも可能です。また、解像度は最大で4k×2kおよび1080pに対応しています。エクステンダ本来の機能に加えて、IR信号パススルー機能を備えています。この機能を使うと、IRトランスミッタをローカルユニット(HDMIデバイス)側に、IRトランスミッタをリモートユニット(HDMIディスプレイ)側にそれぞれ接続することで、ローカル側からIRリモコンでHDMIディスプレイの制御ができるようになります。逆に、リモートユニット側にIRトランスミッタを接続した場合はリモート側からIRリモコンでHDMIデバイスの制御ができます。
| 機能 | VE814T | VE814R | |
|---|---|---|---|
| コンピューター接続数 | 1 | - | |
| コネクター | HDMI入力 | HDMIタイプAメス×1 | - |
| HDMI出力 | HDMIタイプAメス×1 | HDMIタイプAメス×2 | |
| ライン入力/出力ポート | RJ-45×1 | ||
| イーサネットポート | RJ-45×1 | ||
| RS-232ポート | 3極着脱式ターミナルブロック×1 | ||
| IR入力/出力ポート | ミニオーディオジャック×2 | ||
| 電源ジャック | DC電源ジャック×1 | ||
| LED | 電源/リンク | グリーン×1 | |
| HDMI出力 | グリーン×1 | グリーン×2 | |
| 電源仕様(アダプター) | 型番：0AD8-0605-24EG 入力：AC 100～240V 50～60Hz 出力：DC5.3V / 2.4A |
||
| 消費電力 | DC5.3V、8.5W | DC5.3V、13.3W | |
| 最大延長距離(解像度) | 100m (4k×2k、1080p) | ||
| 最大解像度(延長距離) | 4k×2k、1080p@60Hz (100m) | ||
| 動作環境 | 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | ||
| 湿度 | 0～80%RH、結露なきこと | ||
| ケース材料 | メタル | ||
| 重量 | 420g | 430g | |
| サイズ(W×D×H) | 103×141.7×30mm | ||
| 同梱品 | IRトランスミッターケーブル(1.8m)×1 IRレシーバーケーブル(1.8m)×1 電源アダプター×2 ラックマウントキット×1 ユーザーガイド×1 |
||
Detail

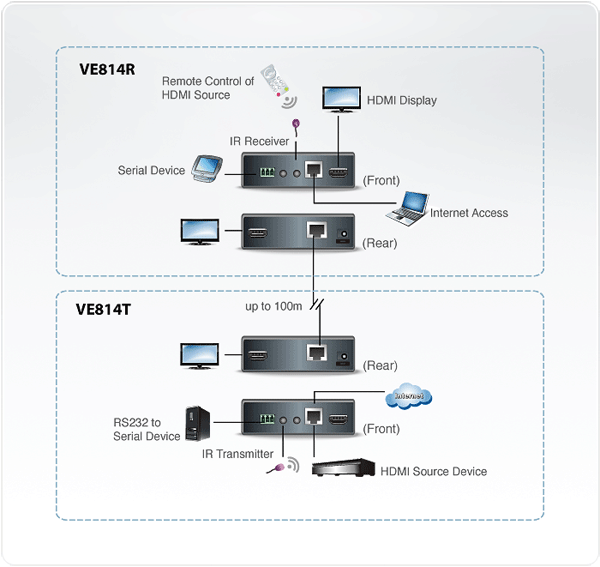

システム図
| VE814 | リモート2出力対応 シングルカテゴリ5 HDMIエクステンダ |
|---|
