VE901

Video over IP トランスミッター(4K HDMI対応)

主な製品特長


  • ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠
  • アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
  • 解像度(延長距離) - カテゴリ6aケーブル使用時は最大4K ※1(40m)、1080p(70m)、カテゴリ5e/6ケーブル使用時は最大4K ※1(35m)、1080p(60m)
  • DisplayPort(Deep Color、4K ※1)、HDCP ※2準拠
  • 補助デバイスに対して、3.3V/500mA給電が可能
  • ロック式電源ジャック - 電源アダプタの抜けを防止
  • ウォールマウント用ブラケット一体化デザイン

* STPケーブルのご使用を推奨します。
* ソースデバイスとの接続用DisplayPortケーブルは同梱されていません。

  • 1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、4,096×2,160@30Hz(4:4:4)です。
  • 2 モニターのHDCPのバージョンに依存します。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


VE901は、1系統の4K ※1のDisplayPort信号を1本のカテゴリ6aケーブルで最大40m、解像度1080pでは最大70m延長できるDisplayPortツイストペアケーブルエクステンダです。

VE901は、DisplayPort(Deep Color、4K ※1)、HDCP※2、HDBaseT ClassB準拠、コンパクトな筐体や電源アダプタ電源アダプタの抜け防止にロック式DC電源ジャックを採用しています。本製品は、例えば医療や軍事施設など、信号の耐干渉性がより求められる環境での使用に最適です。

  • 1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、4,096×2,160@30Hz(4:4:4)です。
  • 2 モニターのHDCPのバージョンに依存します。

ビデオ入力
インターフェース
インピーダンス
最大距離
ビデオ出力
インターフェース DisplayPort メス×1
インピーダンス 100 Ώ
オーディオ
入力
出力 DisplayPort メス×1
コネクタ
ユニット間 RJ-45×1
ビデオ
解像度/距離 カテゴリ6aケーブル使用時:最大4K ※1(40m)
カテゴリ5e/6ケーブル使用時:最大4K ※1(35m)
最大データ伝送速度 10.2Gbps
最大ピクセルクロック 340 MHz
規格準拠 DisplayPort (Deep Color、4K ※1)、HDCP ※2
最大距離 カテゴリ6aケーブル使用時: 70m(1080p)
カテゴリ5e/6ケーブル使用時: 60m(1080p)
LED
ビデオ出力 レッド×1(点灯:HDCP対応、点滅:HDCP非対応) ※2
リンク レッド×1
電源 グリーン×1
電源
コネクタ ロック式DC電源ジャック×1
消費電力 7.95W
電源入力
電源アダプタ 型番:0AD8-0F05-26MG
入力:AC 100~240V 50/60Hz
出力:DC5V 2.6A
動作環境
動作温度 0~40℃
保管温度 -20~60℃
湿度 0~80% RH、結露無きこと
ケース
ケース材料 メタル
重量 0.27 kg ( 0.59 lb )
サイズ(W×D×H) 101×87×30 mm
同梱品 (VE901の同梱品)
電源アダプタ×2
クイックスタートガイド×1
対応ATEN製品
対応ケーブル 《カテゴリ6 STPケーブル》
2L-NS06xxxシリーズ
  • 1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、4,096×2,160@30Hz(4:4:4)です。
  • 2 モニターのHDCPのバージョンに依存します。

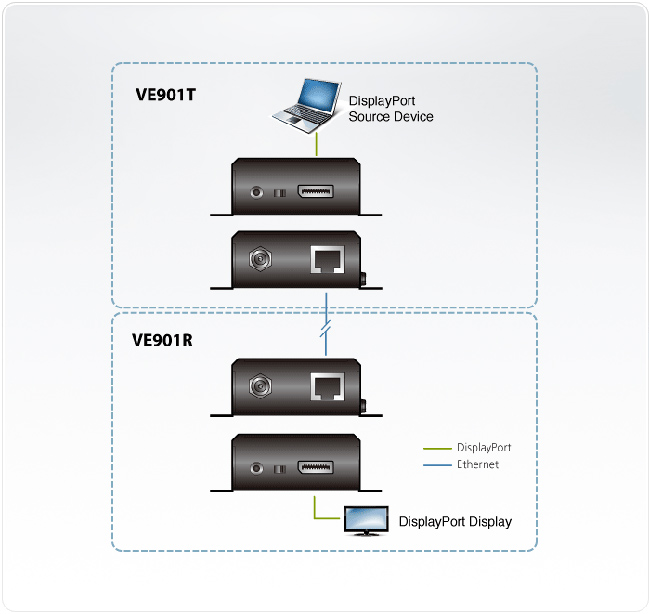

構成図


VE901 DisplayPortツイストペアケーブルエクステンダ(4K対応)
