VM0202H
8チャネルリレー拡張ボックス
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2系統のHDMI信号を2系統にマトリックス分配切替
- HDMI (3D、Deep Color、4K※）HDCP1.4、CEC準拠
- 解像度 - 最大4K※
- 最大データ伝送速度 - 10.2Gbps
- 最大15mの長距離伝送に対応
- ローカル側での操作 - フロントパネルのプッシュボタン、IRリモコン、RS-232C制御
- CEC (Consumer Electronics Control)接続対応により、相互に接続されたHDMIデバイスは一つのリモコンで通信が可能
- EDIDエキスパート機能 - 自動で適切なEDIDモードを選択可能
- HDMIケーブル抜け防止ホルダー（型番：2X-EA12）対応
- フルメタルケース
- ファームウェアアップグレード対応
- ラックマウント対応
* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、
型番2L-7D02H-1を別途ご購入ください。
- 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

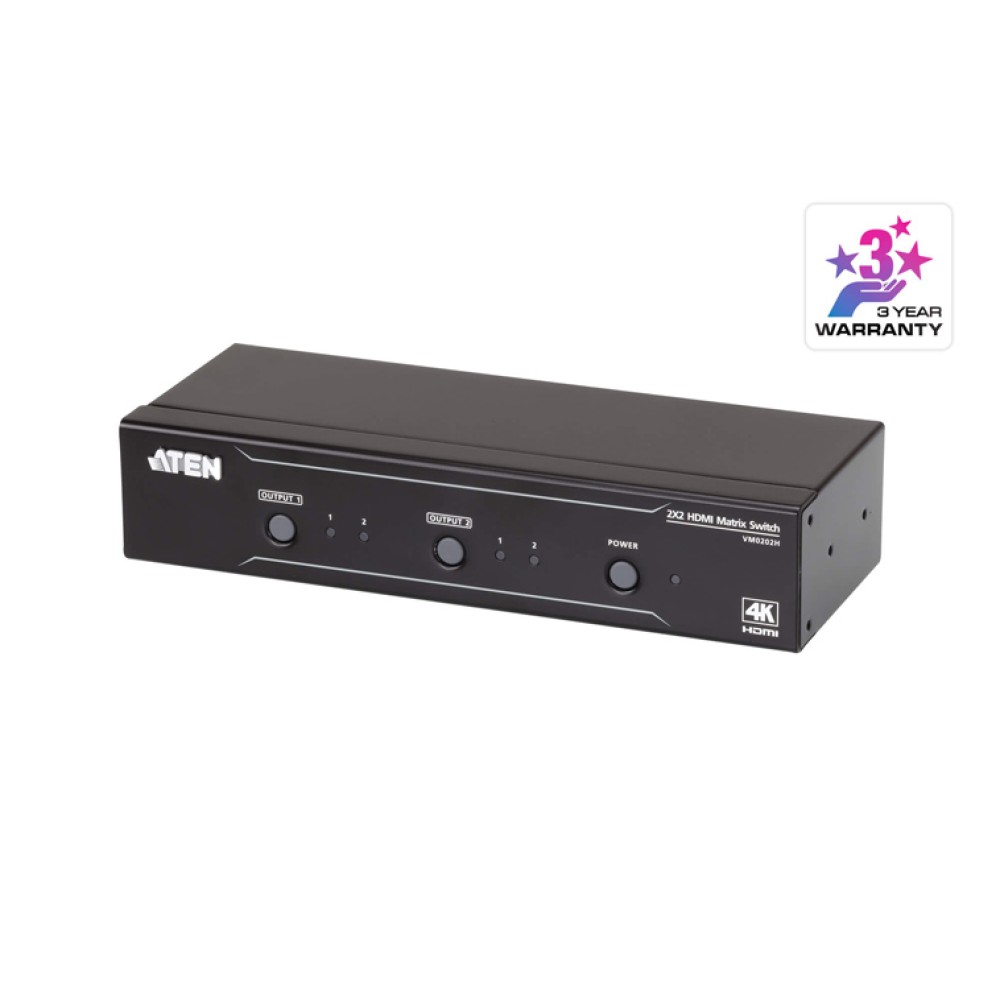

VM0202Hは、2系統のHDMI信号をマトリックス状に2系統に切替・分配できる、HDMIマトリックススイッチャーです。本製品は3D、最大12ビットのDeep Color、最大データ伝送速度10.2Gbpsを含むHDMI仕様の規格に準拠しています。将来的にHDコンテンツのビデオ切替が普及するのを見込んで、最大4K解像度※に対応しているのが特長です。

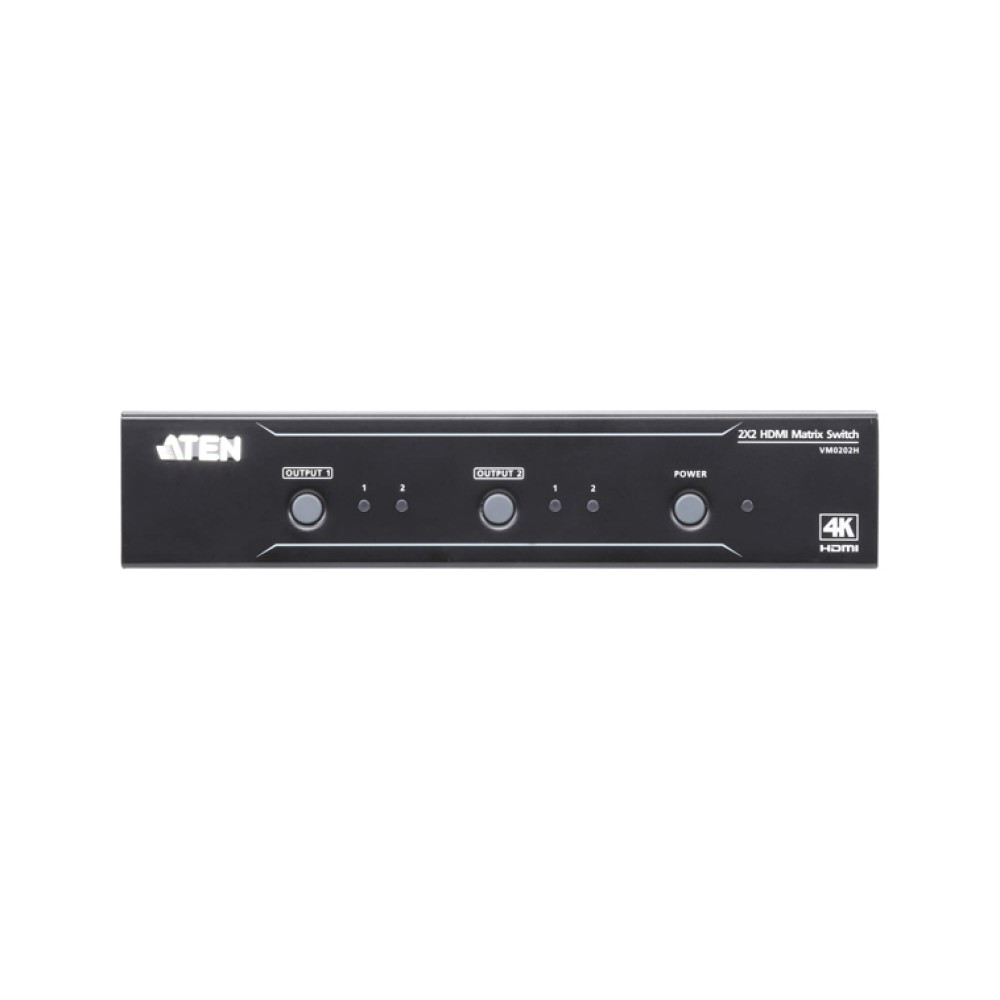

本製品はデジタルビデオカメラ、サテライトボックス、HD-DVDプレーヤー、HD Blu-rayプレーヤー、ホームシアターPC、スタンドアロンのストリーミングメディアプレーヤーといったビデオソース2台と、ディスプレイ2台の間でHDMI信号の入出力の組み合わせをマトリックス状に切り替えます。切替操作は、リモコンやフロントパネルのプッシュボタンを使って、効率よく行うことができます。また、各ディスプレイに表示されているソースデバイスは、フロントパネルのLEDランプによって一目で把握することができます。
- 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
| デバイス接続数 | 2（最大） |
|---|---|
| ディスプレイ接続数 | |
| 最大 | 2 |

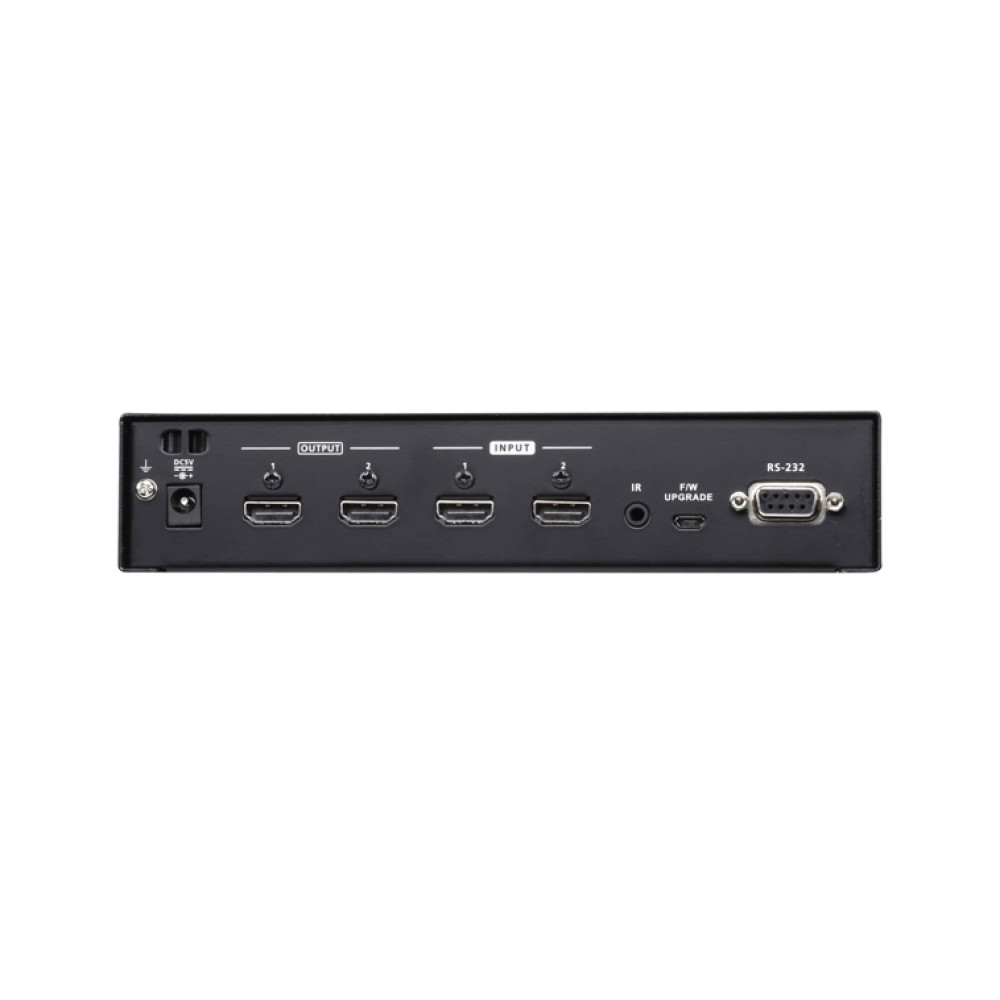

| ビデオ入力 | |
| インターフェース | HDMIタイプ Aメス×2 |
| インピーダンス | 100 Ώ |
| 最大距離 | ソースデバイスとの最大距離：2 m |
| ビデオ出力 | |
| インターフェース | HDMIタイプ Aメス×2 |
| インピーダンス | 100 Ώ |
| 最大距離 | ディスプレイとの最大距離：15 m |
| 制御 | |
| RS-232C | コネクター: DB-9ピン メス×1 ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無 |
| IR | ミニジャック×1 |
| USB | マイクロUSB×1（ファームウェアアップグレード用） |
| ビデオ | |
| 最大解像度 | 最大4K※ |
| 最大データ伝送速度 | 10.2 Gbps（レーンあたり3.4 Gbps） |
| 最大ピクセルクロック | 340 MHz |
| 規格準拠 | HDMI (3D、 4K※、Deep Color) 、HDCP 1.4、CEC |
| EDID設定 | |
| EDID設定 | プリセット / ポート1 / リミックス |
| 電源入力 | |
| 電源アダプタ | 型番：0AD8-0005-26MG 入力：AC100V～240V 50/60Hz 出力：DC5V 2.6A |
| 電源 | |
| コネクタ | DCジャック×1 |
| 消費電力 | 4.3 W |
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 0.58 kg ( 1.28 lb ) |
| サイズ(W×D×H) | 200×76×42 mm |
| 同梱品 | |
| 同梱品 | 電源アダプター×1 IRリモコン（型番：2XRT-0106G）×1 IRレシーバー（型番：2XRT-0003G）×1 ラックマウントキット×1 クイックスタートガイド×1 |
- 対応する4K解像度は全て8bitカラーの条件で、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

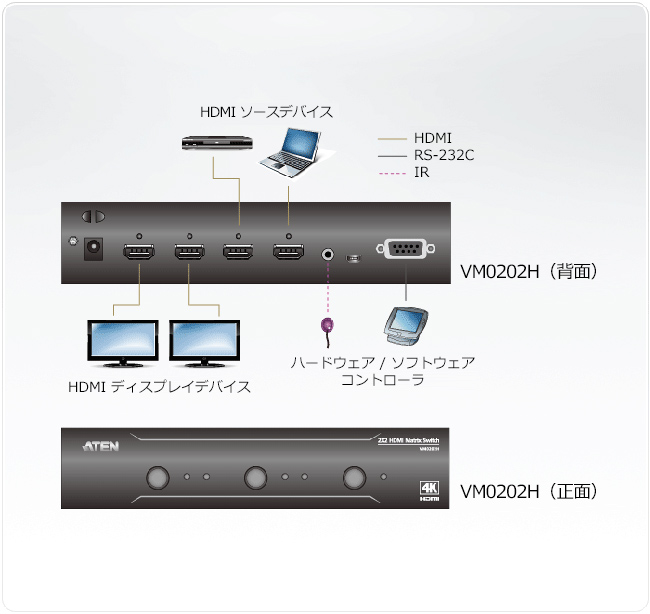

構成図
| VM0202H | 2入力2出力HDMIマトリックススイッチャー（4K対応） |
|---|
