VM0404
2入力2出力HDMIマトリックススイッチャー(4K対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 4系統のオーディオ・VGAビデオ信号を4系統にマトリックス分配切替
- 長距離延長 － 最大30mの延長に対応
- 複数のソースを複数のモニタに簡単切替
- 簡単操作 － フロントパネルのプッシュボタン、RS-232Cシリアルコントローラ (*)
- 解像度 － 最大1,920×1,440＠60Hz、VGA、SVGA、XGA、SXGA、UXGA、WUXGA(1,920×1,200)
- 最大300MHzのバンド幅に対応し高パフォーマンスなビデオを提供
- EDIDエキスパートテクノロジ － 異なるEDIDモード経由で異なる設定が可能
- ハイエンドシステムコントロール用の双方向RS-232Cシリアルリモートポート搭載 (*)
- オーディオ、ビデオの各ソースは個別切替に対応 － 各ソースは個別に任意の出力に組み合わせて接続可能
- フルメタルケース
* 本製品のアプリケーション および GUI操作マニュアルは、ATEN社Webサイトからダウンロード可能です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VM0404は、4系統のオーディオ・VGAビデオ信号をマトリックス状に4系統に切替・分配できるマトリックススイッチャーです。本製品の主な特長には、高互換性を実現するEDIDモード選択、長距離信号伝送、入力機器/ディスプレイの簡単切替、マトリックス切替が挙げられます。
本製品は、マトリックススイッチャーとして、各入力機器は任意またはすべてのディスプレイに表示させることができ、これらの入力は、個別に出力先を選ぶことができます。これによって、複数のディスプレイを設置して運営するシチュエーションにおいて、優れた柔軟性と操作性を発揮することができます。
| デバイス接続数 | 4 (最大) | |
|---|---|---|
| ディスプレイ接続数 | 最大 | 4 (ダイレクト接続) |
| ビデオ入力 | インターフェース | D-Sub15ピン オス×4 |
| インピーダンス | 75Ω | |
| 最大距離 | ディスプレイとの最大距離：30 m | |
| オーディオ | 入力 | ステレオミニジャック×4 |
| 出力 | ステレオミニジャック×4 | |
| 制御 | RS-232C | コネクタ：DB-9ピン メス×1 ボーレート/プロトコル： ボーレート：19200、データビット：8、ストップビット：1、パリティ：無、フローコントロール：無 |
| IR | ミニジャック×1 | |
| ビデオ | 最大解像度 | 最大1,920×1,440＠60Hz、VGA、SVGA、SXGA、UXGA、 WUXGA(1,920×1,200) |
| 最大バンド幅 | 300 MHz | |
| EDID設定 | プリセット / ポート1 / リミックス / オート | |
| スイッチ | ポート選択 | プッシュボタン×4 |
| 電源 | プッシュボタン×1 | |
| LED | 電源 | グリーン/オレンジ×1 |
| 選択 | グリーン×16 | |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-24EG または 0AD8-0605-24MG 入力：AC100V～240V 50/60Hz 出力：DC5.3V 2.4A |
| 電源 | コネクタ | DC電源ジャック×1 |
| 消費電力 | 2.7 W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.87 kg ( 1.92 lb ) | |
| サイズ(W×D×H) | 260×77×42 mm | |
| 同梱品 | 電源アダプタ×1 クイックスタートガイド×1 | |
| 対応接続ケーブル | PCとVM0404の接続用ケーブル(入力側)： 2L-2402A *標準でケーブルは付属していません。 | |

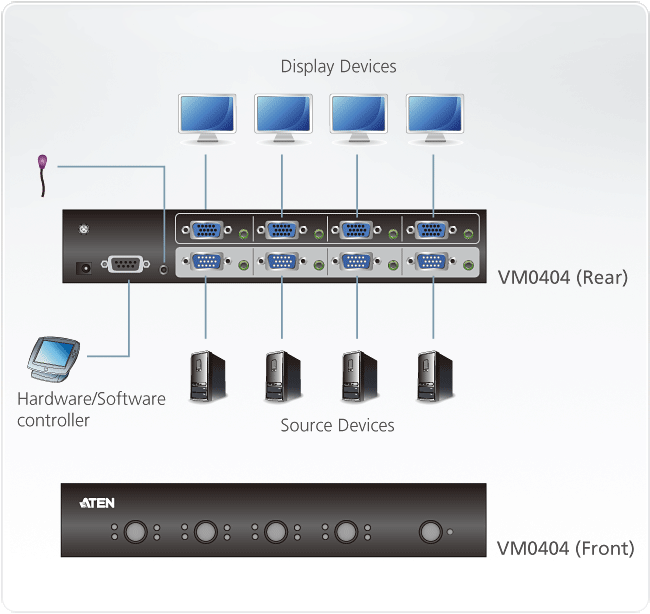

構成図
| VM0404 | 4入力4出力 オーディオ・ビデオマトリックススイッチャー |
|---|
