ATEN

VM5404H

4入力4出力DVIマトリックススイッチャー(ビデオウォール対応)

主な製品特長


  • 4系統のHDMI信号を4系統にマトリックス分配切替
  • ビデオウォール対応-わかりやすいWeb GUIを使用して、8通りの表示レイアウトを設定可能
  • HDMI (3D、Deep Color)および HDCP 1.2準拠
  • 高パフォーマンスのスケーラ機能により高画質を提供
  • 1台からの入力を複数のディスプレイに分配可能
  • シームレス切替機能-途切れることのないビデオストリーミング、リアルタイム切替、安定した信号伝送を提供
  • EDIDウィザード搭載-EDIDを簡単に設定可能

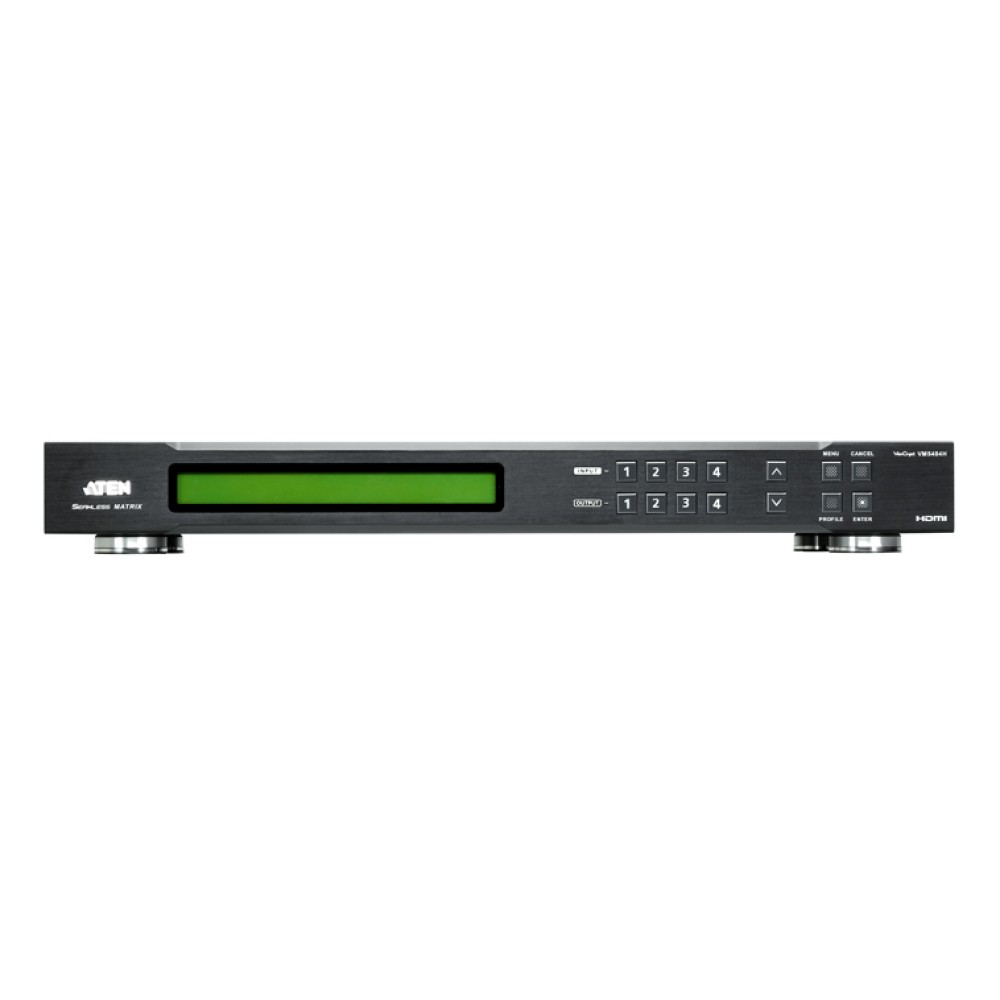

  • ローカル側での操作-フロントパネルのLCDディスプレイ、プッシュボタン、IRリモコン
  • リモート側での操作-ブラウザベースのGUI、シリアルコントローラ、Telnet
  • ハイエンドシステムコントロール用の双方向RS-232シリアルリモートポート搭載
  • 解像度 - HDTV解像度480p、720p、1080i、1080p (1,920×1,080)
  • Dolby True HDおよびDTS HD Master Audio対応
  • CEC 準拠
  • 3階層、最大32ユーザまでアカウント作成可能
  • リモコン用IR信号に対応
  • ファームウェアアップグレード対応
  • ラックマウント対応
  • フルメタルケース

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

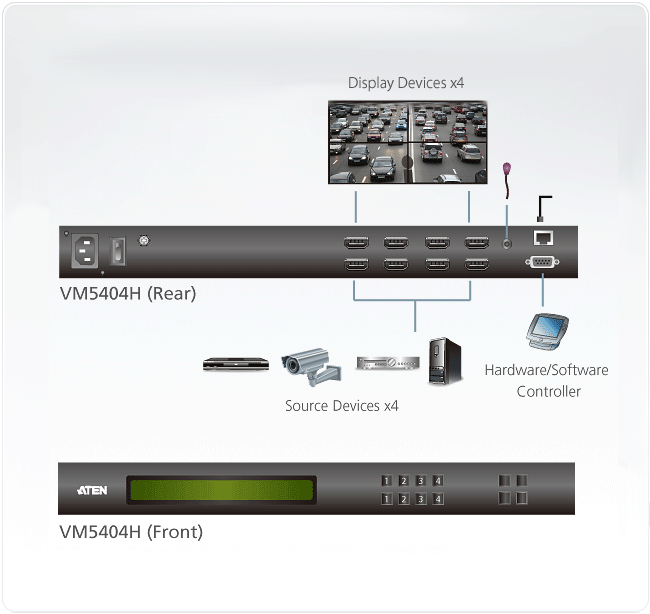

VM5404Hは、4系統のHDMI信号を4系統にシームレス切替・分配できる、HDMIマトリックススイッチャーです。オーディオ/ビデオの出力は個別にマトリックス状に切り替えることができます。また、各ポートの接続状況は、製品本体フロントパネルにあるLCDにて確認することができます。さらに、ビデオウォール機能が追加され、わかりやすくて使い勝手のいいWeb GUIを使用して、表示方法を簡単に予め8通り設定することができるようになりました。

特別に設計されたVM5404Hの技術の一つに、FPGAマトリックスシステムアーキテクチャを使用したシームレス切替機能があります。これによって、途切れることのないビデオストリーミング、リアルタイム切替、そして、安定した信号伝送を保証します。また、VM5404Hは高パフォーマンスなスケーリングエンジンを搭載しており、入力機器の解像度を出力ディスプレイの実効解像度に合わせてスケーリングします。このため、入力機器のビデオ解像度が混在していても、最適な解像度で映像をお楽しみいただけます。

VM5404Hは、ステージにおけるプレゼンテーション、コンペ、制御室をはじめ、その他、リアルタイムでのコンテンツ表示が必要とされるケースへの導入に適した製品です。

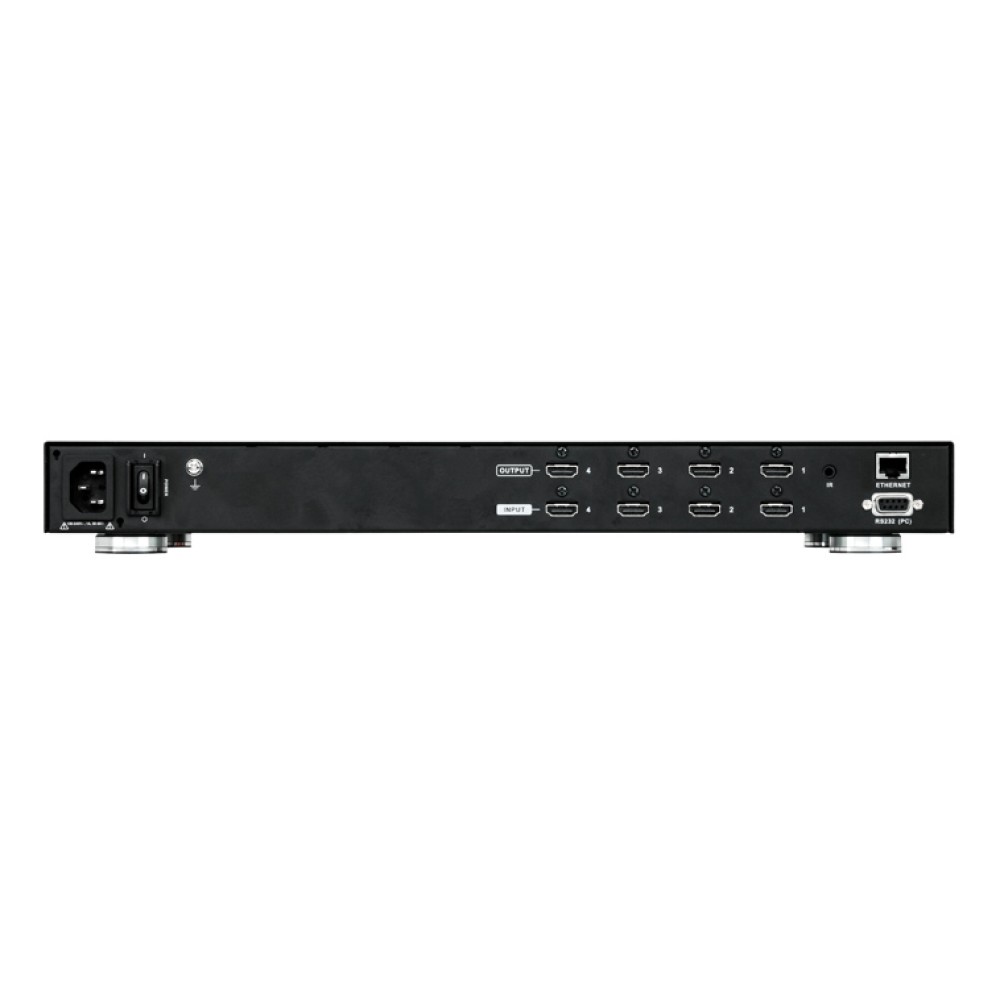

コネクター HDMI入力 HDMIタイプAメス×4
HDMI出力 HDMIタイプAメス×4
イーサネット RJ-45メス×1
IR入力ポート ミニステレオオーディオジャックメス×1
RS-232 DB-9ピンメス×1
電源ジャック 3極AC電源ソケット×1
スイッチ In プッシュボタン×4
Out プッシュボタン×4
Next プッシュボタン×1
Previous プッシュボタン×1
Cancel プッシュボタン×1
Menu プッシュボタン×1
Profile プッシュボタン×1
Enter プッシュボタン×1
Power ロッカースイッチ×1
LCD LCDモジュール×1
電源仕様 100V~240V
(日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力 36.6W
動作環境 動作温度 0℃~50℃
保管温度 -20℃~60℃
湿度 0~80%RH、結露なきこと
ケース メタル
重量 4.1kg
サイズ(W×D×H) 432×262×44 mm
同梱品 電源ケーブル×1
IRリモコン×1
IRレシーバー×1
ラックマウントキット×1
クイックスタートガイド×1


詳細


VM5404H 4×4ビデオウォール対応HDMIシームレススイッチャー
