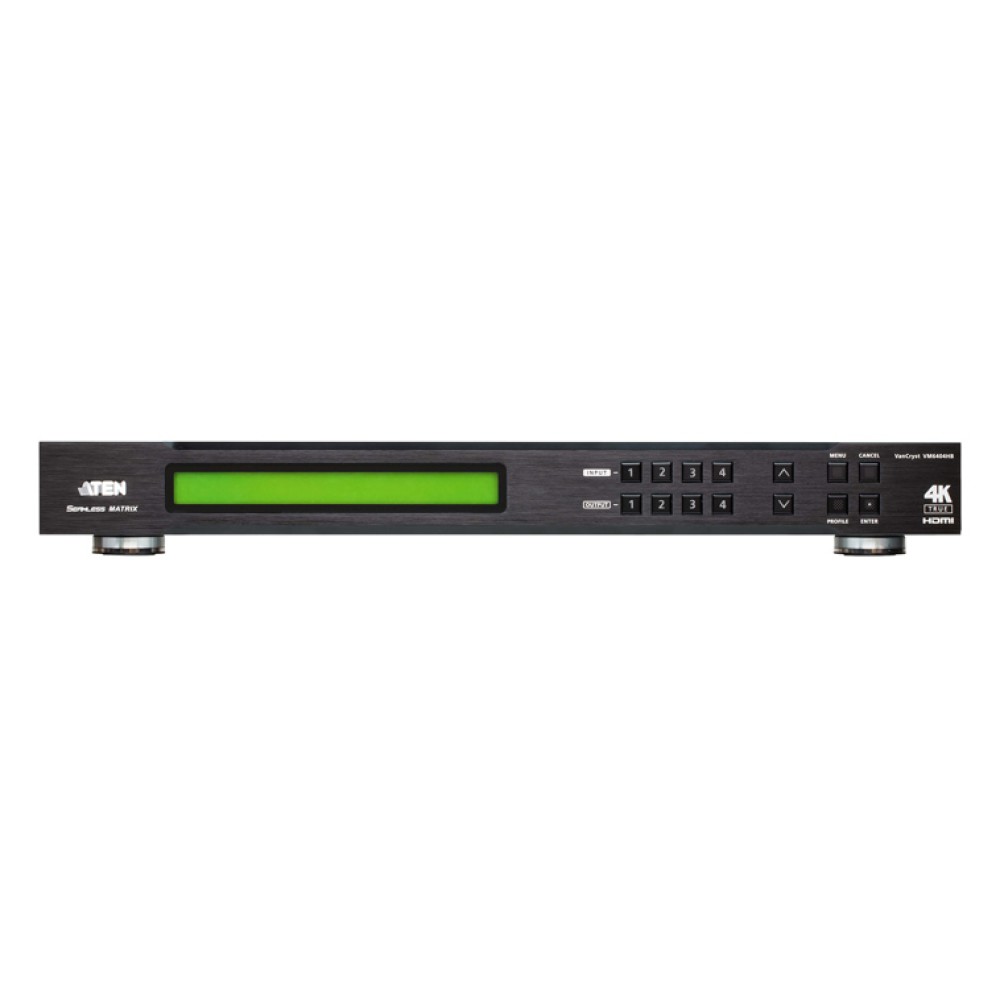

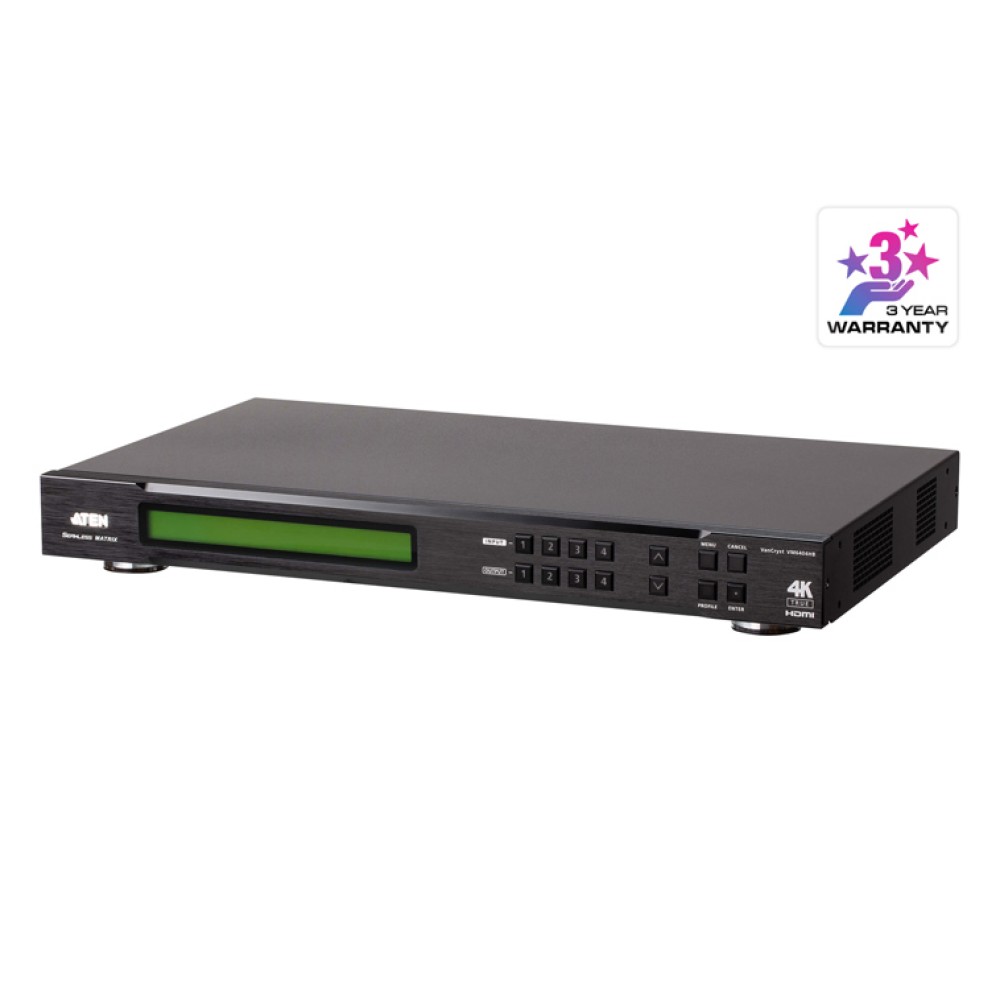

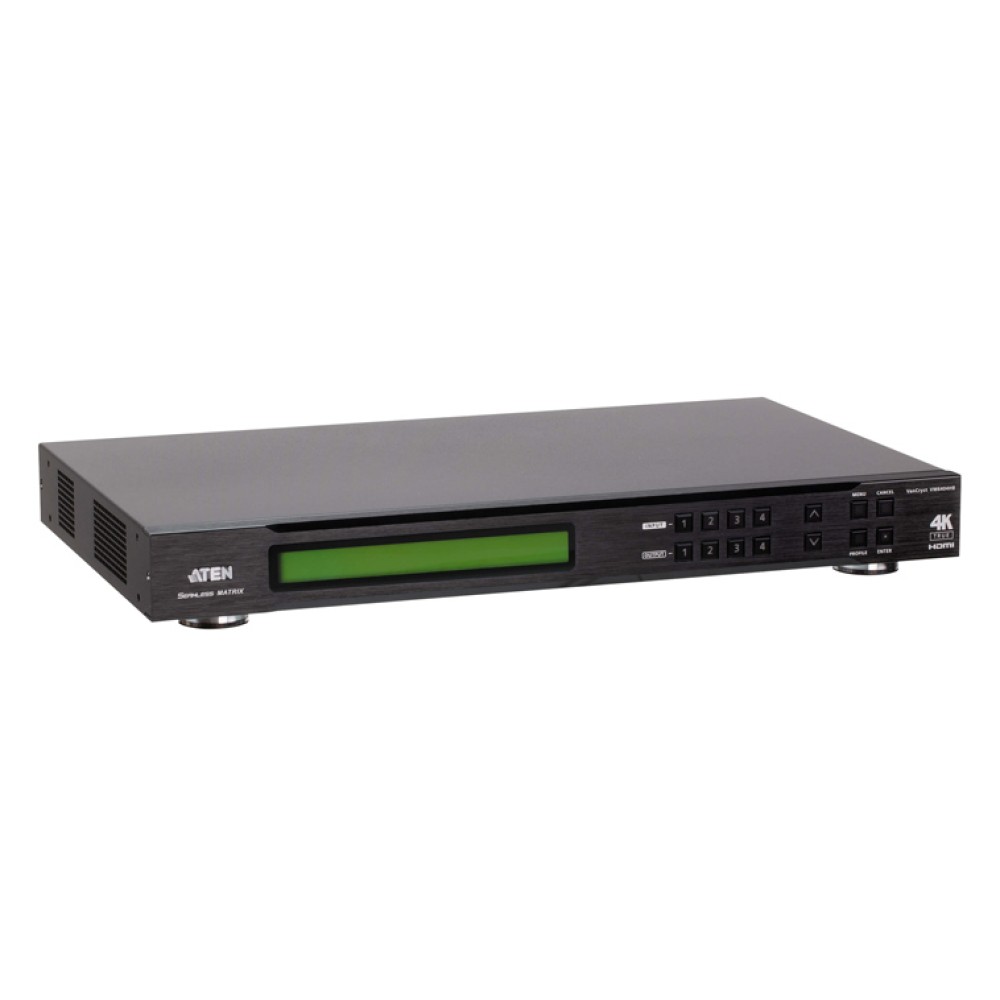

VM6404HB
4入力 4出力 HDMI マトリックススイッチャー (4Kビデオウォール対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4系統のHDMI信号を4系統にマトリックス分配切替
- 豊富な操作方法 - フロントパネルのプッシュボタン、IRリモコン、RS-232C制御、Web GUIまたはTelnet用のイーサネット接続を使ったシステム管理
- 4K60p解像度 - 最大4096×2160/3840×2160@60Hz (4:4:4) の非圧縮解像度を処理
- 4Kスケーラー - 4Kビデオスケーラーを搭載し、入力機器の解像度を最適な表示解像度に合わせてスケーリング可能
- シームレス切替 - フレームバッファによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能 ※1, 2
- ビデオウォール対応 - わかりやすいWeb GUIを使用して、ビデオウォールの表示レイアウトを設定可能 ※1, 2
- 4K60p EDIDエキスパート機能 - スムーズな電源投入、高品質表示、各種画面で最高の解像度を使用するために最適なEDID設定を選択可能
- フレーム同期 - スケーラーの出力フレームレートを入力信号のフレームレートに同期させることで、イメージの分離を防止
- オーディオ対応 - HDMIオーディオをステレオオーディオに抽出可能
- HDMI (3D、Deep Color、4K)、HDCP 2.2互換
- CEC (Consumer Electronics Control) 対応
- HDMIのESD保護
- ラックマウント対応(1U設計)
注意：
※1 シームレス切替を有効にした場合、ビデオ出力は3D、Deep Colorやインターレース(例：1080i)を表示できません。これらの機能を使用する場合は、シームレス切替機能を無効にしてください。
※2 シームレス切替またはビデオウォール機能を有効にした場合、映像が適切に表示されないことがあります。その場合は、ディスプレイの表示設定を調節してください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
HDR(High Dynamic Range)テクノロジーを備えた4K60p対応の業務用AVソリューションは、極めて鮮やかなビデオ品質で最高の視覚体験を実現する高精細映像のトレンドです。ATENのVM6404HBは、4096×2160/3840×2160@60Hz(4:4:4)およびHDRの最新の4K60pビデオ解像度と互換性があり、4台のディスプレイにわたって鮮明な映像を保証します。
VM6404HBは、4K@60Hz、HDMI、およびHDCP 2.2をサポートし、継続的なビデオストリーム、リアルタイム制御、安定した信号伝送を保証するFPGAマトリックスアーキテクチャーを採用したシームレス切替機能を備えています。VM6404HBには高性能スケーラーが内蔵されており、様々な入力解像度を様々な出力表示解像度に簡単に変換することができ、どのような表示でも最高のビデオ品質と画質が得られます。このスイッチャーでは、ビデオウォール機能と使いやすいWeb GUIを統合し、異なるビデオウォールのレイアウトにカスタマイズできる8つの接続プロファイルを作成できます。

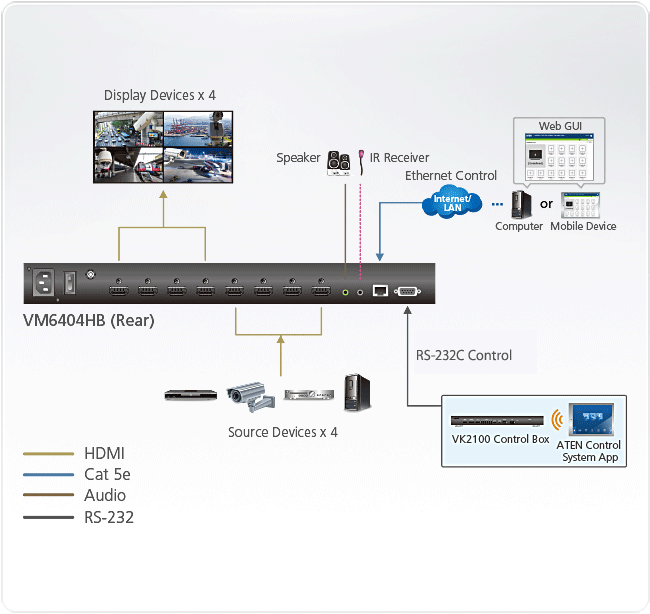

VM6404HBは、ステージプレゼンテーション、デジタル教室、ビデオ会議室、リアルタイム同期を必要とするシステムなど、複数のHDMIソースと複数のHDMIディスプレイを手軽に設定することが求められる環境に最適なソリューションです。

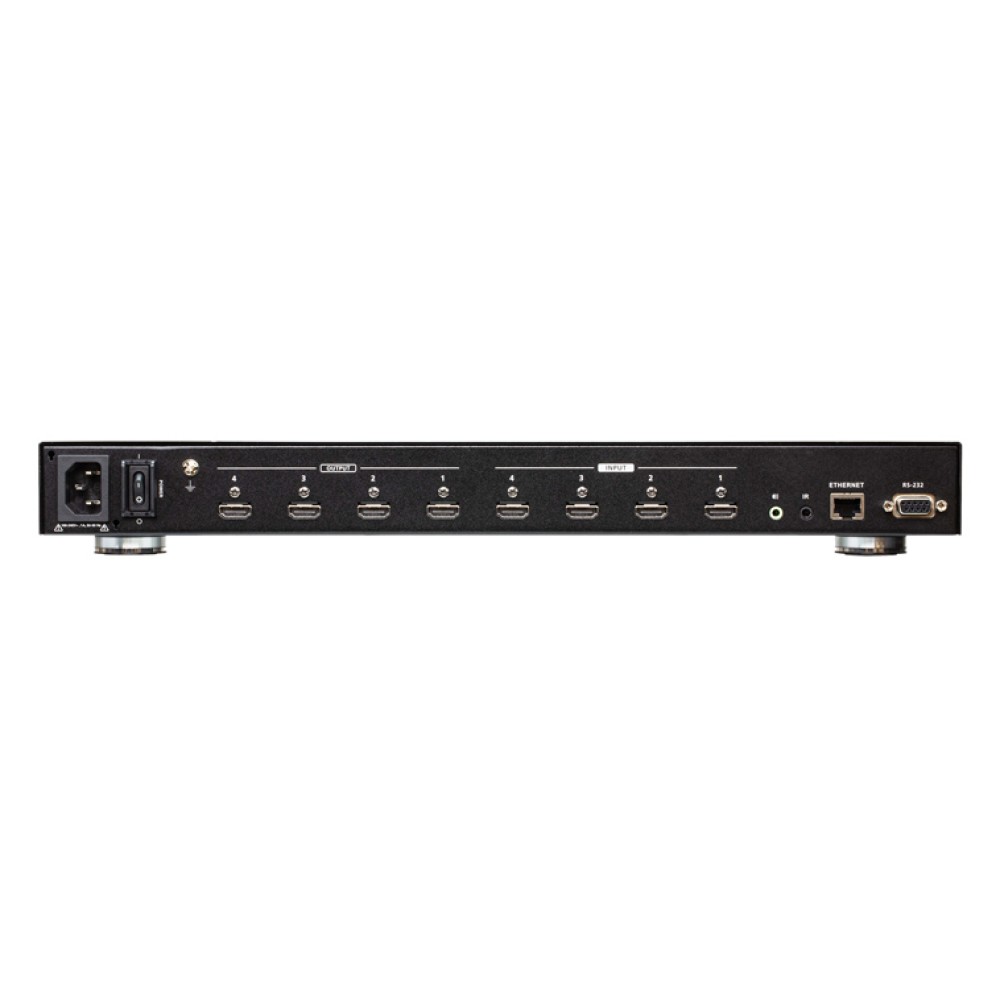

| ビデオ入力 | |
| インターフェース | HDMI Type-A メス×4 (Black) |
|---|---|
| インピーダンス | 100 Ω |
| 最大距離 | 3m |
| ビデオ出力 | |
| インターフェース | HDMI Type-A メス×4 (Black) |
| インピーダンス | 100 Ω |
| 最大距離 | 3m |
| ビデオ | |
| 最大データ伝送速度 | 18.0 Gbps (6.0Gbps/レーン) |
| 最大ピクセルクロック | 600 MHz |
| 規格準拠 | HDMI (3D、Deep Color、4K)、HDCP 2.2、CEC |
| 最大解像度 | 4096×2160/3840×2160@60Hz (4:4:4) |
| 最大距離 | 3m |
| オーディオ | |
| 出力 | ステレオミニジャック メス×1 (Green) |
| 制御 | |
| RS-232C | コネクタ：DB-9 メス ×1 (Black)、 ボーレート：19200、データビット：8、 ストップビット：1、パリティ：無、フローコントロール：無 |
| IR | ステレオミニジャック メス×1 (Black) |
| イーサネット | RJ-45 メス×1 |
| EDID設定 | EDIDモード：デフォルト/ポート1/リミックス/カスタマイズ (EDIDウィザード対応) |
| コネクタ | |
| 電源 | 3極AC電源ソケット×1 |
| 電源仕様 | AC 100～240V、50/60Hz、1A (日本仕様はPSE対応 3P/100V電源コードを同梱) |
| 消費電力 | AC110:17.8W:83BTU AC220:17.6W:83BTU |
| 動作環境 | |
| 動作温度 | 0～50°C |
| 保管温度 | -20～60°C |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 3.52 kg |
| サイズ(W×D×H) | 432.4×262.3×44 mm |
サイズ (単位 = mm)
| VM6404HB | 4入力4出力HDMIマトリックススイッチャー (4K60p、スケーラー対応) |
|---|
