VM7404
8入力 9出力 HDMIマトリックススイッチャー (4K対応・スケーラー搭載)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- SDI対応デバイスを接続する入力ポートを4ポート搭載
- SD-SDI、HD-SDI、および3G-SDI(Level A ＆ B-DL)フォーマット対応
- ホットプラグ対応 － ボードの入れ替えが容易に
- VM1600モジュール式マトリックススイッチャーに搭載された各種出力ポートとの互換性(*)
* 本製品をスケーラ機能対応出力ボードと組み合わせると、シームレス切替機能やスケーラ機能、ビデオウォール表示がご利用いただけます。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

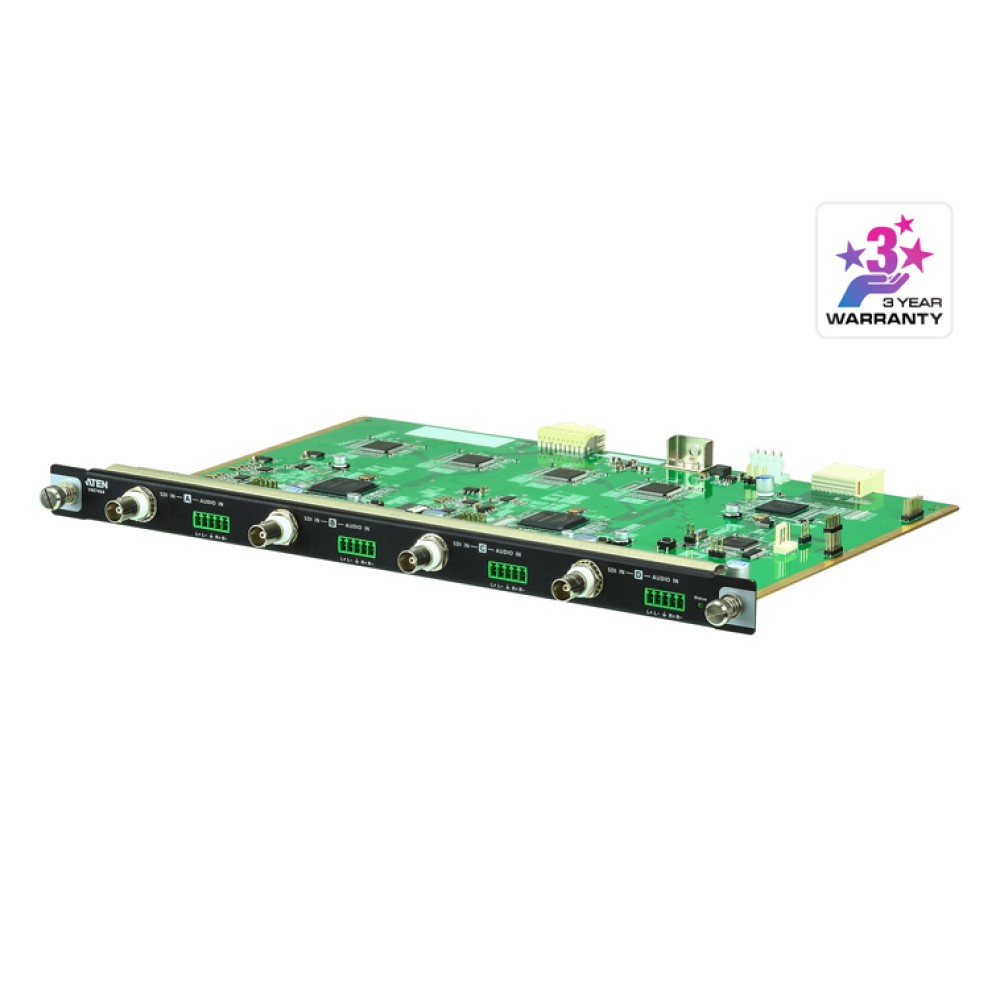

VM7404は、VM1600モジュール式マトリックススイッチャー用の4ポート3G-SDI入力ボードです。本製品は、3G-SDI、HD-SDI、およびSD-SDIに対応し、監視システムや放送局等の用途に最適です。解像度は最大1080p＠60Hz。オーディオ信号のディエンベデッドおよびアナログステレオオーディオのエンベデッドも可能です。さらに、ホットプラグにも対応しているので、モジュール式マトリックスイッチャーの電源を落とさずにボードの入替を行うことができます。
| デバイス接続数 | 4 (最大) | |
|---|---|---|

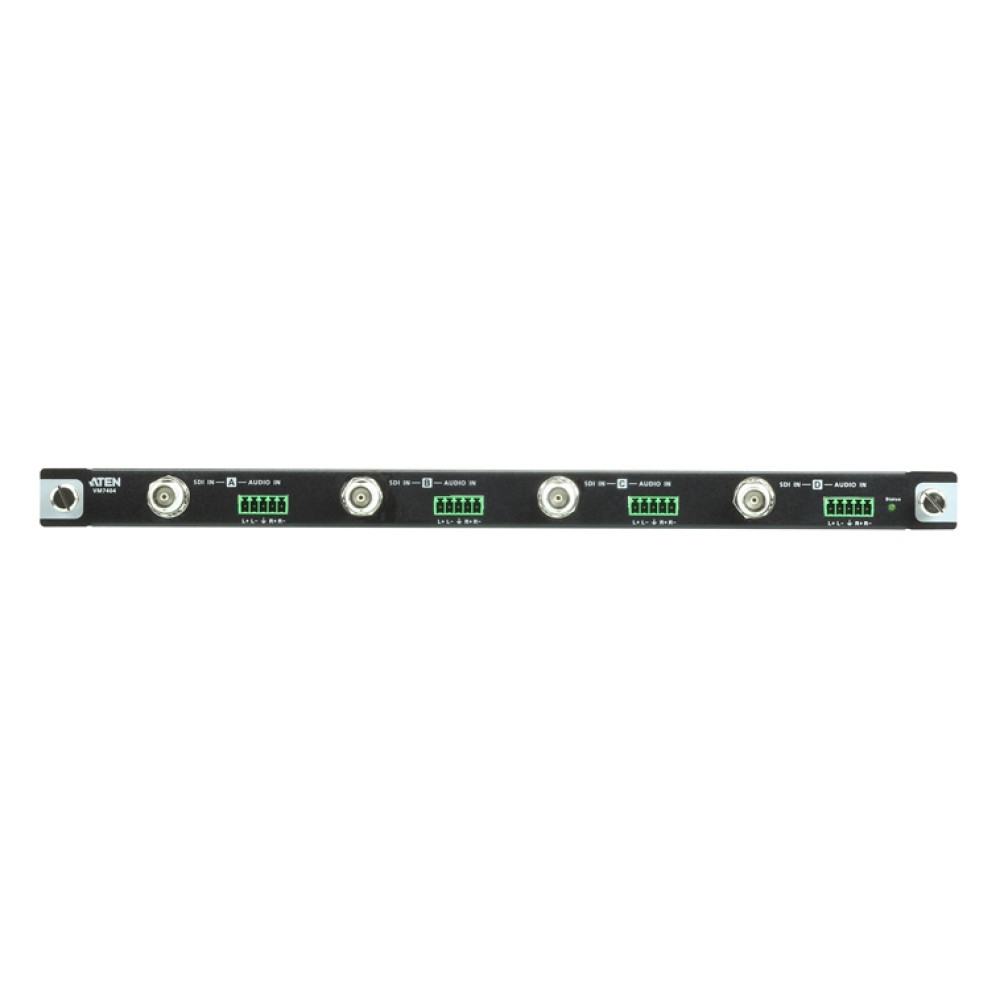

| ビデオ入力 | インターフェース | BNCメス×4 |
| インピーダンス | 75Ω | |
| ビデオ | 対応解像度 |
|
| 最大データ伝送速度 | 2.97 Gbps | |
| 最大距離 | 100m (3G-SDI)、150m (HD-SDI)、300m (SD-SDI) | |
| SDIフォーマット | SD-SDI、HD-SDI および 3G-SDI(Level A ＆ B-DL) | |
| オーディオ入力 | インターフェース | 5極着脱式ターミナルブロック×4 対応オーディオ(*)：ステレオ、バランス/アンバランス |
| 電源 | 消費電力 | 16.0 W |
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.60 kg ( 1.32 lb ) | |
| サイズ(W×D×H) | 352×243×23 mm | |
| 同梱品 | 5極着脱式ターミナルブロック×4 クイックスタートガイド×1 | |
*注意：オーディオはステレオ、バランス、アンバランスオーディオに対応。
バランスオーディオの最大入出力レベル：0.5Vrms(-6.02dBV＠600Ω)
アンバランスオーディオの最大入出力レベル：1Vrms(0dbV＠600Ω)

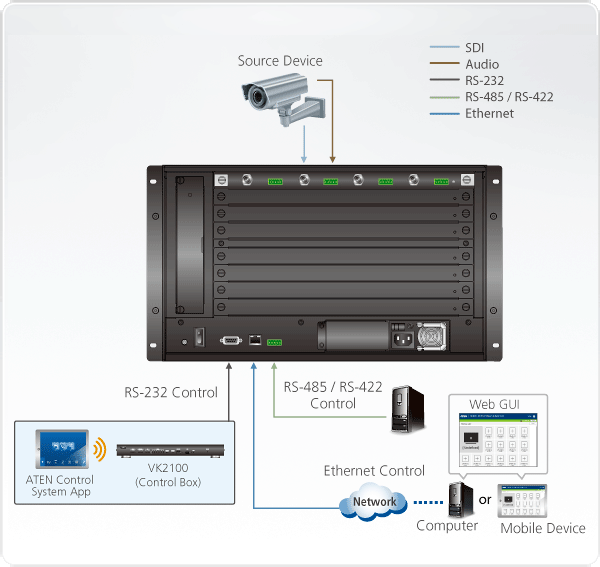

構成図
| VM7404 | VM1600用4ポート3G-SDI入力ボード |
|---|
