ATEN

VM7514

VM1600用4ポート3G-SDI入力ボード

主な製品特長


  • VM1600モジュール式マトリックススイッチャーに対応。VM1600対応入出力ボードとの組み合わせにも対応し、フレキシブルなビデオ環境構築が可能
  • 解像度 - 最大4K
  • 双方向性RS-232チャンネル - シリアルターミナルやタッチパネルおよびバーコードスキャナー等のシリアルデバイスとの接続が可能
  • HDBaseTコネクティビティ - カテゴリ6a/7ケーブル1本でHDBaseT対応製品を最長100mの延長設置に対応
  • HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
  • 双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
  • ホットプラグ対応 - ボードの入れ替えが容易に
  • HDBaseT、HDCP1.4、CEC準拠
  • 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
  • STPケーブルのご使用を推奨します。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

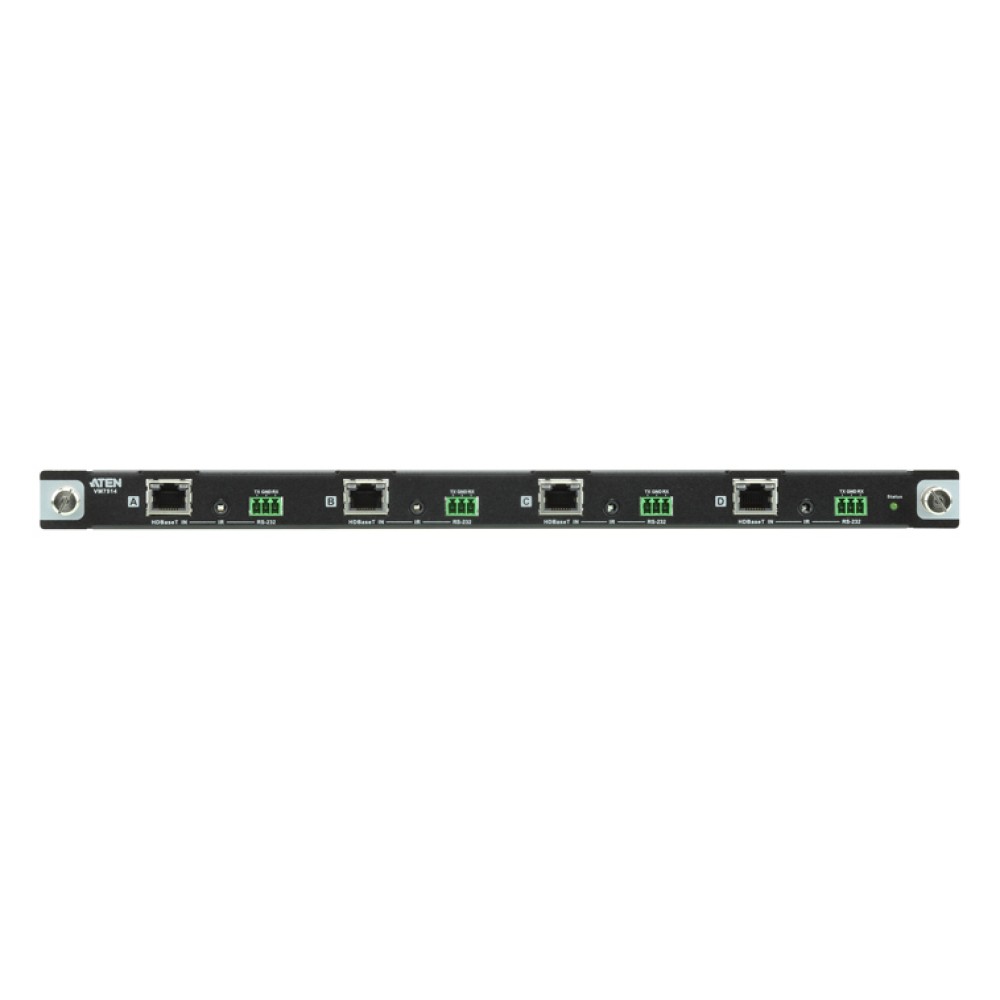

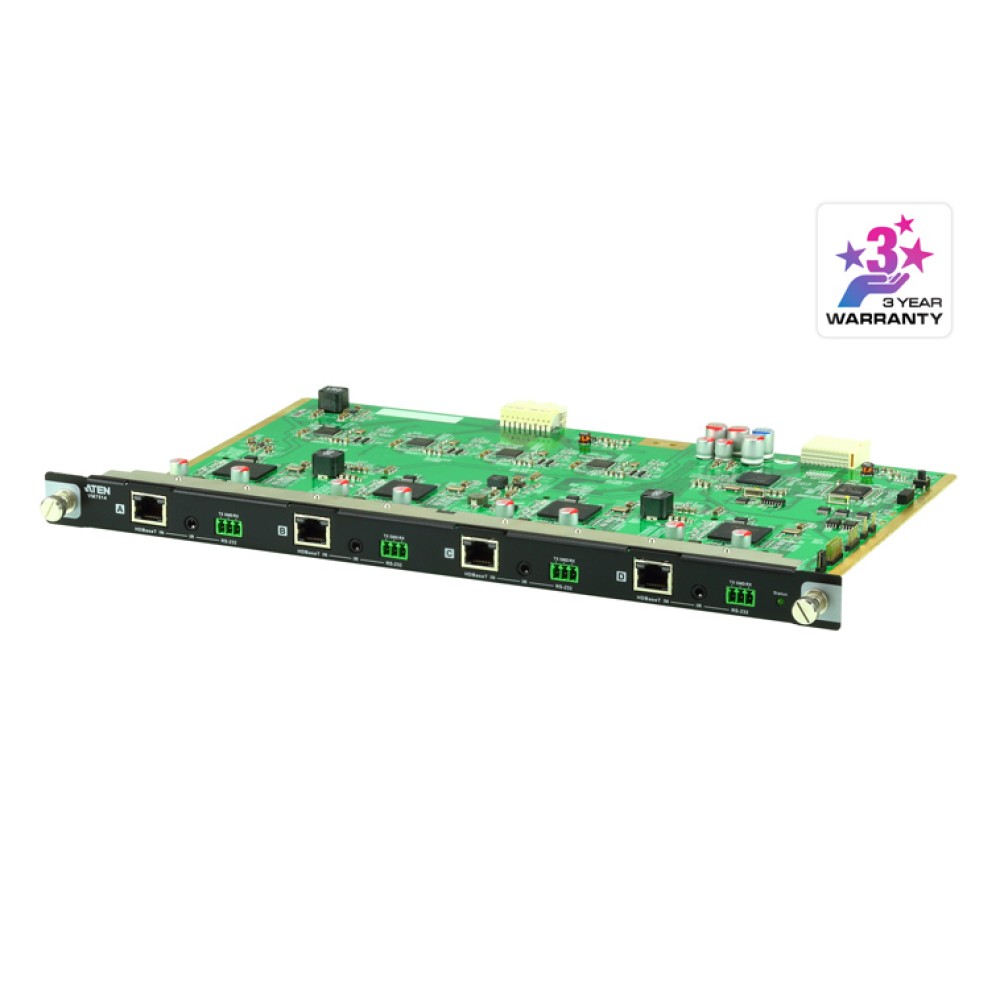

VM7514は、VM1600モジュール式マトリックススイッチャー用の4ポートHDBaseT対応入力ボードです。本製品にHDBaseT対応トランスミッターを接続することで、HDMI対応ソースデバイスをカテゴリ6a/7ケーブル1本で最長100m延長設置することができます。

※対応HDBaseTトランスミッター:VE801T、VE802T、VE812T、VS1814T/VS1818T


機能 VM7514
HDBaseT対応トランスミッター接続数 最大 4
ビデオ入力 インターフェース RJ-45メス×4
インピーダンス 100Ω
トランスミッターとの最大距離 100m
制御 RS-232C コネクタ 3極着脱式ターミナルブロック×4
ボーレート/プロトコル ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
IR※1 ミニジャック×4
消費電力 24.5W
最大解像度
(延長距離)
HDBaseT Class A製品との併用時 カテゴリ6a/7ケーブル使用時:4K※2(100m)
カテゴリ5e/6ケーブル使用時:4K※2(70m)
HDBaseT Class B製品との併用時 カテゴリ6a/7ケーブル使用時:4K※2(40m)
カテゴリ5e/6ケーブル使用時:4K※2(35m)
最大延長距離
(解像度)
HDBaseT Class A製品との併用時 カテゴリ6a/7ケーブル使用時:100m(4K※2)
カテゴリ5e/6ケーブル使用時:100m(1080p)
HDBaseT Class B製品との併用時 カテゴリ6a/7ケーブル使用時:70m(1080p)
カテゴリ5e/6ケーブル使用時:60m(1080p)
最大データ転送速度 10.2Gbps
最大ピクセルクロック 340MHz
規格準拠 HDCP1.4、CEC、HDBaseT(Class A)
動作環境 動作温度 0~40℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース メタル
重量 640g
サイズ(W×D×H) 352×237×23mm
同梱品 3極着脱式ターミナルブロック×4
IRトランスミッター×1
IRレシーバー×1
クイックスタートガイド×1
対応製品 VM1600
対応トランスミッタ VE801T、VE802T、VE812T、VS1814T/VS1818T

対応トランスミッタ一覧表

入出力ボード
型番
トランスミッタ
型番
HDBaseT認証クラス 延長距離 RS-232C IR※1 ビデオウォール 4K解像度※2
カテゴリ5e/6 カテゴリ6a/7
VM7514 VE801T Class B 60m 70m Ο
VE802T Class B 60m 70m Ο Ο Ο
VE812T Class A 100m 100m Ο
VS1814T/VS1818T Class A 100m 100m Ο
  • 1 IR信号の全周波数は30kHzから60kHzまで対応しています。但し、本製品に同梱のIRレシーバーケーブルは、30kHzから56kHzまで対応しています。
  • 2 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

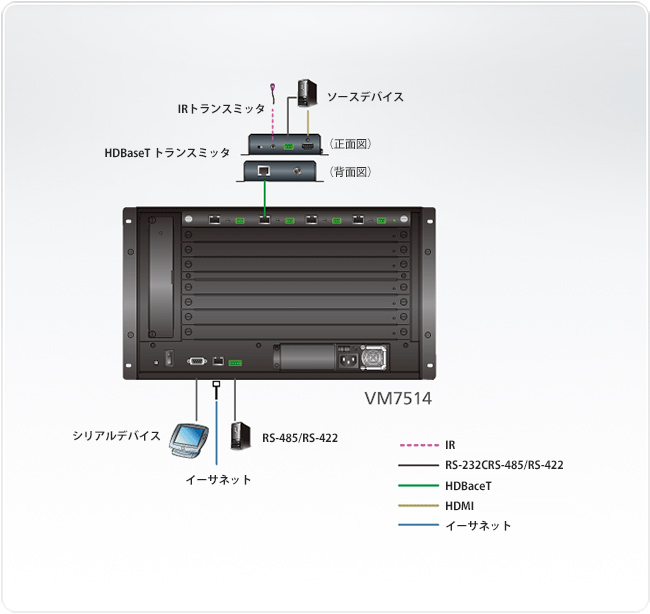

構成図


VM7514 VM1600用4ポートHDBaseT対応入力ボード
