ATEN

VM8514

4ポートDisplayPort入力ボード(4K対応)

主な製品特長


  • VM1600モジュール式マトリックススイッチャーに対応。VM1600対応入出力ボードとの組み合わせにも対応し、フレキシブルなビデオ環境構築が可能
  • 解像度 - 最大4K※1 、VE805Rと併用時は最大1080p
  • 双方向性RS-232チャンネル - シリアルターミナルやタッチパネルおよびバーコードスキャナー等のシリアルデバイスとの接続が可能
  • HDBaseTコネクティビティ - カテゴリ6a/7ケーブル1本でHDBaseT対応製品を最長100mの延長設置に対応
  • HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
  • シームレス切替※2 - フレームバッファーによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能
  • ビデオウォール機能※2 - わかりやすいGUIを使用して、ビデオ表示レイアウトを簡単に設定・保存が可能
  • 双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
  • ホットプラグ対応 - ボードの入れ替えが容易に
  • HDBaseT、HDCP1.4、CEC準拠
  • 1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
  • 2 VE805Rと併用した場合のみ
  • 本製品は、STPケーブルのご使用を推奨します。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

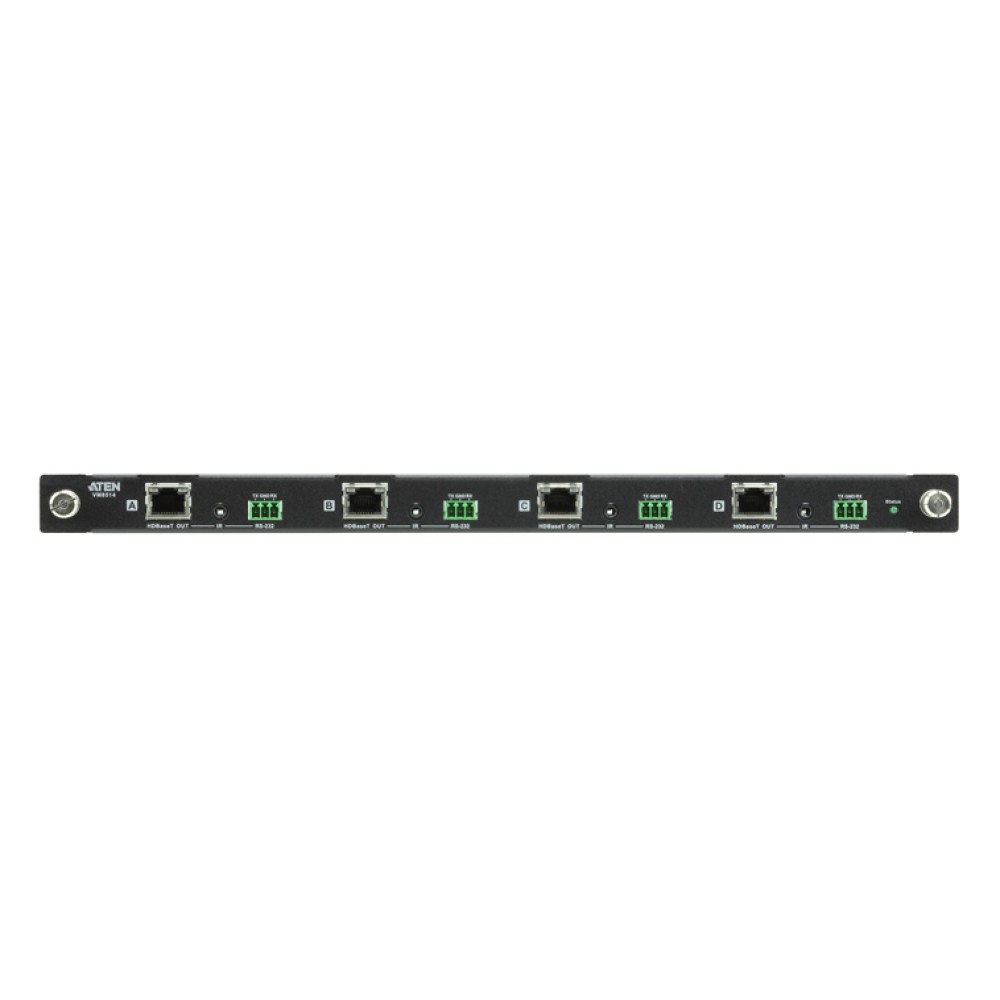

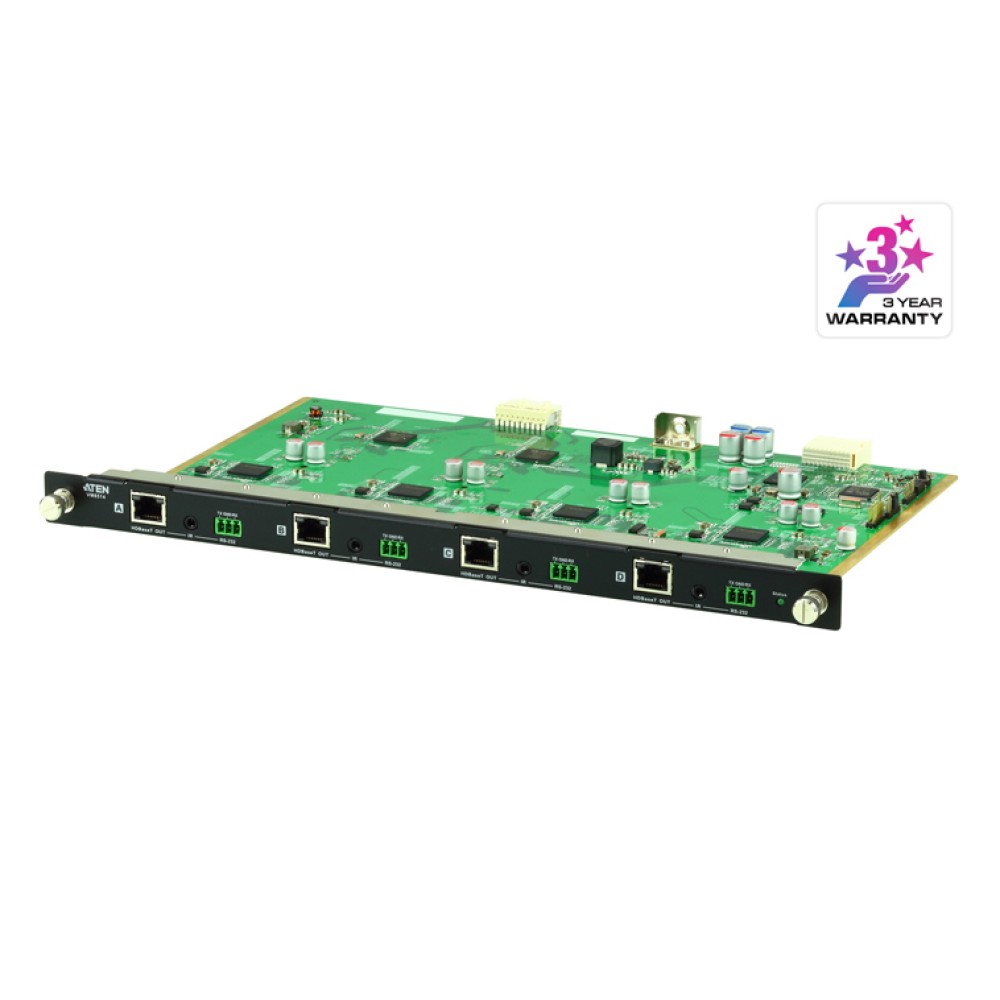

VM8514は、VM1600モジュール式マトリックススイッチャー用の4ポートHDBaseT対応出力ボードです。本製品にHDBaseT対応レシーバーを接続することで、HDMI対応ディスプレイをカテゴリ6a/7ケーブル1本で最長100m延長設置することができます。

本製品にHDBaseT対応レシーバーVE805Rを接続すれば、わかりやすいWeb GUIを使用してビデオウォールを始めとする最大32通りのビデオ表示レイアウトを簡単に設定できるビデオウォール機能をご利用いただけます。さらに、スケーラーの搭載により接続ディスプレイの解像度が異なっていてもほぼ0秒に近いスピードでのビデオ切替を実現するシームレス切替機能もご利用いただけます。

※対応HDBaseTレシーバー:VE801、VE802R、VE805R、VE812R


機能 VM8514
HDBaseT対応レシーバー接続数 最大 4
ビデオ出力 インターフェース RJ-45メス×4
インピーダンス 100Ω
レシーバーとの最大距離 100m
制御 RS-232C コネクタ 3極着脱式ターミナルブロック×4
ボーレート/プロトコル ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
IR※1 ミニジャック×4
消費電力 12.2W
最大解像度
(延長距離)※2
HDBaseT Class A製品との併用時 カテゴリ6a/7ケーブル使用時:4K※3(100m) カテゴリ5e/6ケーブル使用時:4K※3(70m)
HDBaseT Class B製品との併用時 カテゴリ6a/7ケーブル使用時:4K※3(40m) カテゴリ5e/6ケーブル使用時:4K※3(35m)
最大延長距離
(解像度)※2
HDBaseT Class A製品との併用時 カテゴリ6a/7ケーブル使用時:100m(4K※3) カテゴリ5e/6ケーブル使用時:100m(1080p)
HDBaseT Class B製品との併用時 カテゴリ6a/7ケーブル使用時:70m(1080p) カテゴリ5e/6ケーブル使用時:60m(1080p)
最大データ転送速度 10.2Gbps
最大ピクセルクロック 340MHz
規格準拠 HDCP1.4、CEC、HDBaseT(Class A)
動作環境 動作温度 0~40℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース メタル
重量 620g
サイズ(W×D×H) 352×237×23mm
同梱品 3極着脱式ターミナルブロック×4
IRトランスミッター×1
IRレシーバー×1
クイックスタートガイド×1
対応製品 VM1600
対応トランスミッタ VE801R、VE802R、VE805R※4、VE812R

対応トランスミッタ一覧表

入出力ボード
型番
トランスミッタ
型番
HDBaseT認証クラス 延長距離 RS-232C IR※1 ビデオウォール 4K解像度※3
カテゴリ5e/6 カテゴリ6a/7
VM8514 VE801R Class B 60m 70m Ο
VE802R Class B 60m 70m Ο Ο Ο
VE805R Class B 60m 70m Ο Ο Ο※2
VE812R Class A 100m 100m Ο
  • 1 IR信号の全周波数は30kHzから60kHzまで対応しています。但し、本製品に同梱のIRレシーバーケーブルは、30kHzから56kHzまで対応しています。
  • 2 最大解像度1080p、シームレス切替およびスケーラー機能対応。
  • 2 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。


構成図


VM8514 VM1600用4ポートHDBaseT対応出力ボード
