VOPEX-M12V
1 DVIビデオソースから4 ディスプレイに同じ高解像度のビデオ画像をディスプレイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 解像度最大1920 x 1440サポート
- リモートユニットを追加するだけでモニタの増設拡張が容易
- 静電気 (ESD) 免疫IEC/EN 61000-4-2要件に準拠
- 鉄道規格EN 50155認証
- 耐久性のあるコーティング仕上げの高品質堅牢なスティール構造
- 苛酷な環境に対応した耐震M12コネクタによる信頼性の高い接続性の提供
- 鉄道車両、移動体、鉄道駅、産業環境、空港および他の信頼性の高い堅牢な接続が要求される複数のディスプレイを必要とするデジタルサイネージ、乗客情報システムなどのアプリケーションに最適
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
産業用VGAビデオスプリッタ/エクステンダは、同時に1台のコンピュータからM12コネクタ付Cat5/5e/6ケーブルを使用して180m離れた距離に設置された4または16のリモートモニタに高解像度のビデオをブロードキャストします。振動や衝撃耐性の堅牢なM12コネクタシステムは、信頼性の高い接続性を必要とする鉄道輸送や移動体および苛酷な産業環境に最適です。
VOPEX VGAビデオスプリッタ/エクステンダシステムは、以下の2つのコンポーネントから構成されています。
1. ホストコンピュータに接続され、ローカルモニタにビデオをスプリットするVOPEX-M12V-x VGAブロードキャストユニット
2. 各リモートモニタにビデオ信号を延長するXTENDEX®ST-M12V-R-600リモートユニット
ユニットは、M12コネクタで終端されたCat5/5e/6ケーブルによって相互接続されます。
産業用VGAビデオスプリッタ/エクステンダは、鉄道規格EN 50155認証取得しているため振動や衝撃のある鉄道車両への搭載や移動体および苛酷な産業環境に最適です。
電車内でM12コネクタ付CAT5ケーブルを使用してVGAビデオを拡張
産業用VGAスプリッタ/M12コネクタ付CAT5エクステンダ
ローカルユニット
| ビデオ入力 | |
| サポート | VGAビデオを使用するコンピュータ |
|---|---|
| コネクタ | 15ピン HD(M) |
| 入力周波数範囲 | 水平 ： 15～130 kHz 垂直 ： 30～150 Hz |
| 同期信号 | セパレートおよびTTLレベル / シンクオングリーンサポート |
| 入力インピーダンス | 75 Ω |
| 最大入力レベル | 1.45 Vp-p |
| ビデオ | DCカップリング |
| ビデオ出力 | |
| コネクタ | 8ピン Aコーディング M12(M) ： リモートユニット接続CAT5/5e/6ケーブル用 15ピン HD(F) ： ローカルモニタ用 |
| ビデオ解像度 | 鮮明/クリアな1920 x 1440 |
| 出力インピーダンス | 75 Ω |
| 最大出力レベル | 1.45 Vp-p |
| ケーブル | |
| 同梱品 | 0.9m VGAケーブル |
| その他オプション (非同梱品) |
|
| 電源 | |
| 入力電圧 | 18～36 VDC、取外し可能な3極端子台 |
| 電力消費 | < 5 W |
| 環境 | |
| 動作温度 | -20～70℃ |
| 保管温度 | -40～85℃ |
| 動作および保管湿度 | 17～90% RH (結露なきこと) |
| 規格および認証 | |
| グリーン製品 | CE、RoHS |
| 安全 | EN50155、EN50121-3-2 |
| 保証 | |
| 保証期間 | 2年間 |

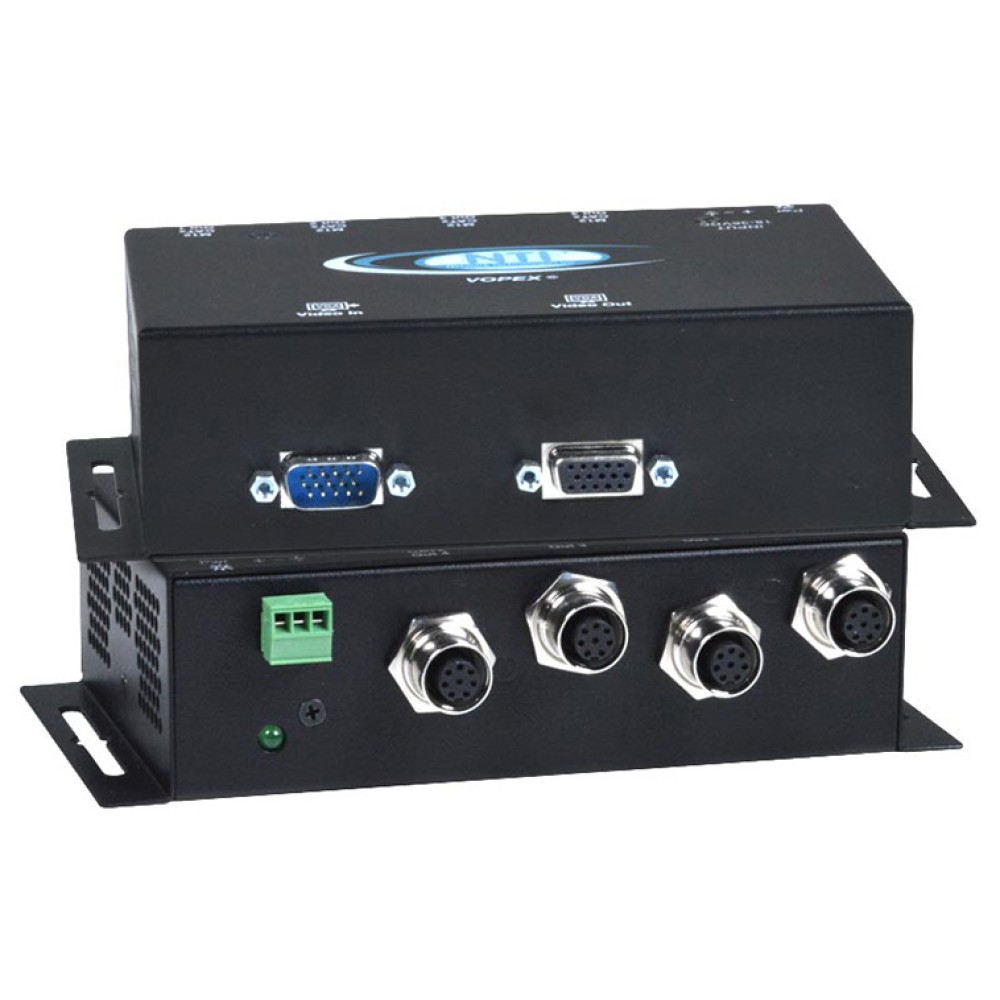

産業用VOPEX-M12V-4 およびVOPEX－M12-16ローカルユニット
| NTI Part# | 機能 | デスクトップまたは ラックマウント |
ポート数 | サイズWxDxH (In.) |
|---|---|---|---|---|
| VOPEX-M12V-4 | VGAビデオ | デスクトップ | 4 | 5.13 x 3.46 x 1.69 |
| VOPEX-M12V-16 | VGAビデオ | デスクトップ | 16 | 11.49 x 5.76 x 2.45 |
距離および解像度
CAT5/CAT5e/6ケーブル使用
| ケーブル | 距離 | 最大解像度 |
|---|---|---|
| CAT5/CAT5e (UTP) | 183 m | 1024x768 ＠60 Hz |
| 122 m | 1280x1024 ＠60 Hz | |
| 91 m | 1600x1200 ＠60 Hz | |
| 30 m | 1920x1440 ＠60 Hz | |
| CAT5/CAT5e (STP)、CAT6 (UTP) | 91 m | 1024x768 ＠60 Hz |
| 61 m | 1280x1024 ＠60 Hz | |
| 30 m | 1920x1440 ＠60 Hz |
CAT5 EXANEケーブル使用
| 距離 | 最大解像度 |
|---|---|
| 61 m | 1280x1024 ＠60 Hz |
| 30 m | 1920x1440 ＠60 Hz |
| 15 m | 1920x1440 ＠60 Hz |
インストレーション
VOPEX-M12V-4およびST-M12V-4
M12コネクタ付VOPEXスプリッタおよびレシーバのインストレーションは、CAT5ケーブルの両端にM12(M)コネクタが接続されている以外RJ45コネクタと同じです。M12コネクタ(M)に必要な接続(M12コネクタの結線はEIA / TIA 568B規格)および適切なワイヤリングピンアウトについては、下記の図を参照してください。
| VOPEX-M12V-4 | VGA 4ポートビデオスプリッタ |
|---|---|
| VOPEX-M12V-16 | VGA 16ポートビデオスプリッタ |
| ST-M12V-R-600 | VGA ビデオエクステンダ |
