VPM-7704
4ポートRS-232C/422/485 シリアルデバイスサーバーモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 4シリアルポートRS-232C、RS-422、RS-485サポート
- TCPサーバ、TCPクライアント、UDPを含む異なるソケットオペレーションモードにより最大の融通性の提供
- ネットワーク管理のためのSNMP MIB-II
- ボーレート最大 921.6Kbps(非標準ボーレートサポート)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
VPort 700シリーズ用 VPM-7704シリーズサーバーモジュールは、カードレーダおよび支払いターミナルといったRTUデバイスを、IPベースのイーサネットLANへ接続をするために、4ポートRS-232C/422/485インターフェースを提供します。それは、TCPサーバ、TCPクライアント、UDPを含む、異なるソケットオペレーションモードにより、最大の融通性を提供します。
注 : VPM-7704モジュールは、VPort 700シリーズ 産業用マルチサービスゲートウェイにマウントして使います。
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485 |
|---|---|
| ポート数 | 4(RJ45コネクタ) |
| シリアルライン保護 | 15KV ESDプロテクション(全信号) |
| RS-485データ制御 | ADDC®(automatic data direction control) |
| シリアル通信パラメータ | |
| ボーレート | 50bps ～ 921.6Kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | DSR/DTRおよびRTS/CTS (RS-232Cのみ), XON/XOFF |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| 電源 | |
| 電力消費量 | 約5W |
| メカニカル | |
| ハウジング | メタル |
| 重さ | 530g |
| サイズ | 41×138×139mm |
| インストレーション | VPort 700シリーズスロットにマウント |

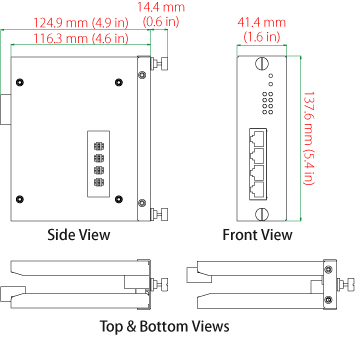

サイズ (単位 = mm)

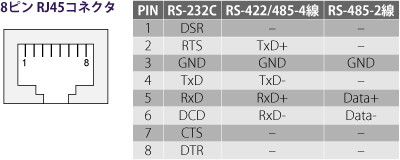

ピンアサイメント
| VPM-7704 | 4ポートRS-232C/422/485デバイスサーバモジュール |
|---|
