VS0116
16ポート ビデオ・オーディオ一体型分配器
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1つのアナログビデオ入力およびオーディオを16本のビデオ信号に分配し、出力
- オーディオ対応
- バンド幅 250MHz
- ビデオ信号を増幅させ延長伝送可能(総延長65m)
- VGA解像度 1920×1440@60Hz
- 3段階カスケード対応
- DDC、DDC2、DDC2B準拠(Port1のみ)
- ソフトウェア不要の簡単セットアップ
- 19インチラック1Uサイズにマウント可能
- VGA/XGA/SVGA/UXGAマルチシンクモニタ対応

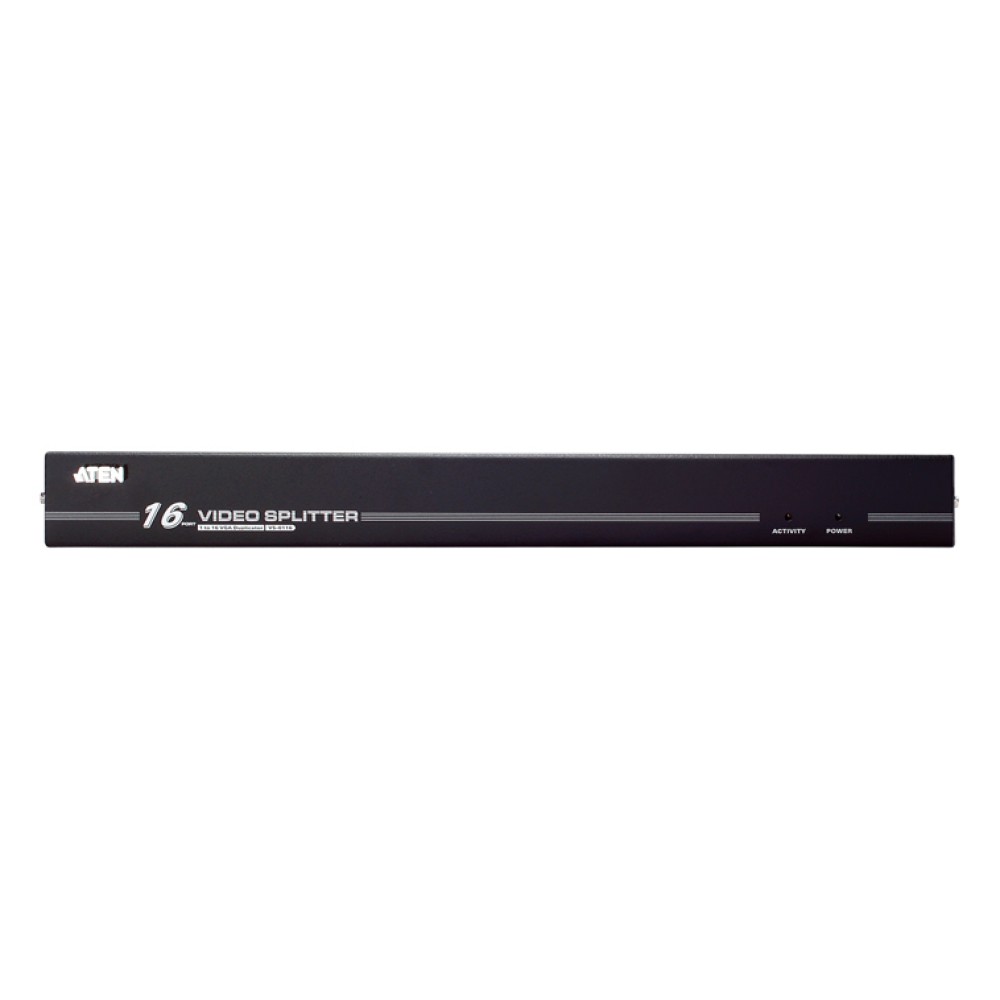

正面

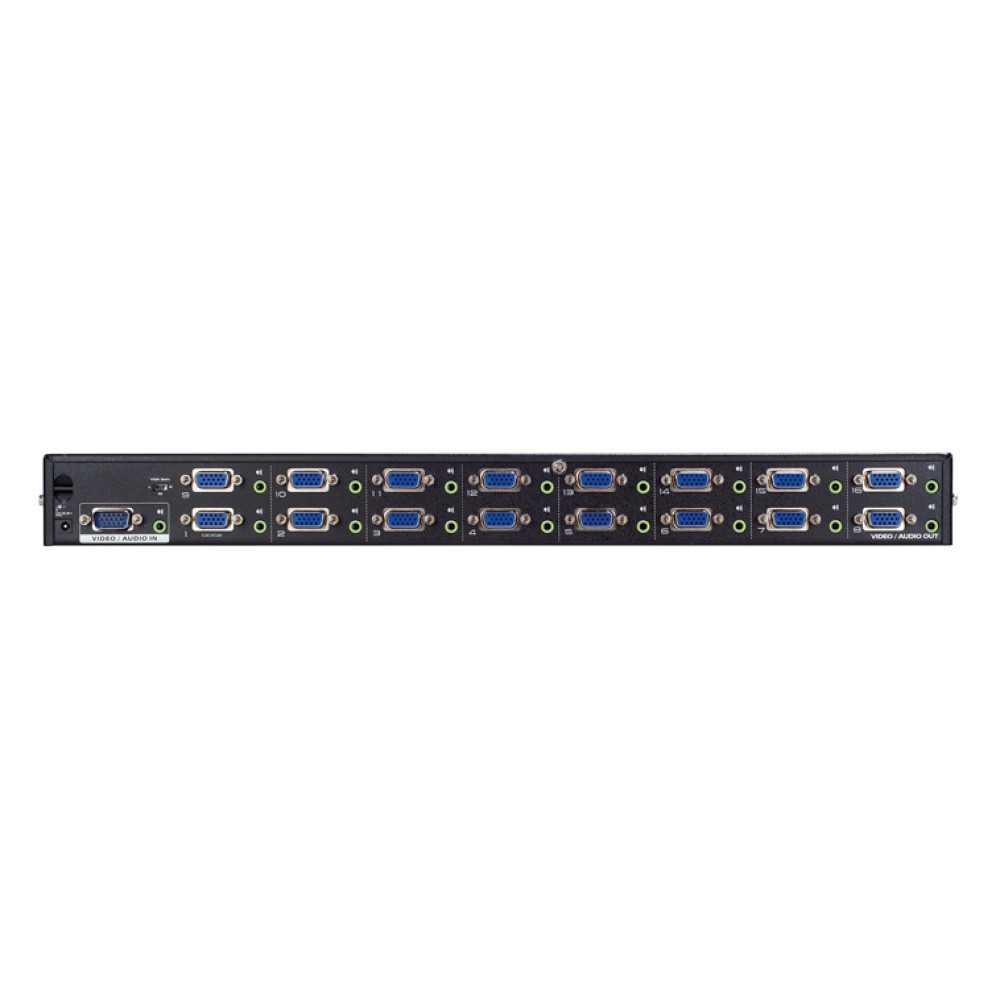

背面
接続イメージ
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
VS-0116ビデオ・オーディオ一体型分配器は、1つのVGAおよびオーディオ入力信号を最大16台のモニタに分配して出力します。またATENのビデオ分配器を使用してカスケード接続を構成することが可能です。
| 機能 | VS-0116 | |
|---|---|---|
| モニタ接続数 | 16 | |
| コネクタ | ビデオ入力 | D-sub15オス×1 |
| オーディオ入力 | ミニオーディオジャック×1 | |
| ビデオ出力 | D-sub15メス×16 | |
| オーディオ出力 | ミニオーディオジャック×16 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | 電源 | ブルー×1 |
| Activity | グリーン×1 | |
| スイッチ | ゲイン調整 | 3段階スライドスイッチ×1 |
| バンド幅 | 250MHz | |
| 最大延長距離 | 65m | |
| VGA解像度 | 1,920×1,440 DDC2B準拠(ポート1のみ) | |
| 電源仕様(アダプタ) | 型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V / 50 ～ 60Hz 出力 : DC5.3V 2.4A |
|
| 消費電力 | 最大3.3W | |
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80% RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.8kg | |
| サイズ(W×D×H) | 433×160×44mm | |
| PC-VS-0116間接続ケーブル | 2L-2402A(1.8m) ＊標準でケーブルは1本付属しています。 |
|
| 同梱品 | 2L-2402A(1.8m)ケーブル×1 電源アダプタ×1 ユーザーマニュアル×1 クイックスタートガイド×1 ラックマウントキット×1 |
|
| カスケード対応製品※ | VS-92A VS-94A VS-98A VS-0116 |
|
| カスケード用ケーブル(VS-92A/VS-94A/VS-98A用) | 2L-2401(1.8m) 2L-2403(3m) 2L-2406(6m) 2L-2410(10m) 2L-2420(20m) 2L-2440(40m) 2L-2460(60m) |
|
| カスケード用ケーブル(VS-0116同士のカスケード専用) | 2L-2402A(1.8m) | |
| VS-0116 | 16ポート ビデオ・オーディオ一体型分配器 |
|---|
