VS0404
マトリックス型ビデオ分配器
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 4台のビデオ入力を4台のモニタに切替えて出力
- 信号増幅機能で65m延長可能
- カスケード接続対応
- オーディオ対応(スピーカーのみ)
- 帯域幅350MHzまで対応
- VGA/SVGA/マルチシンクモニタ対応

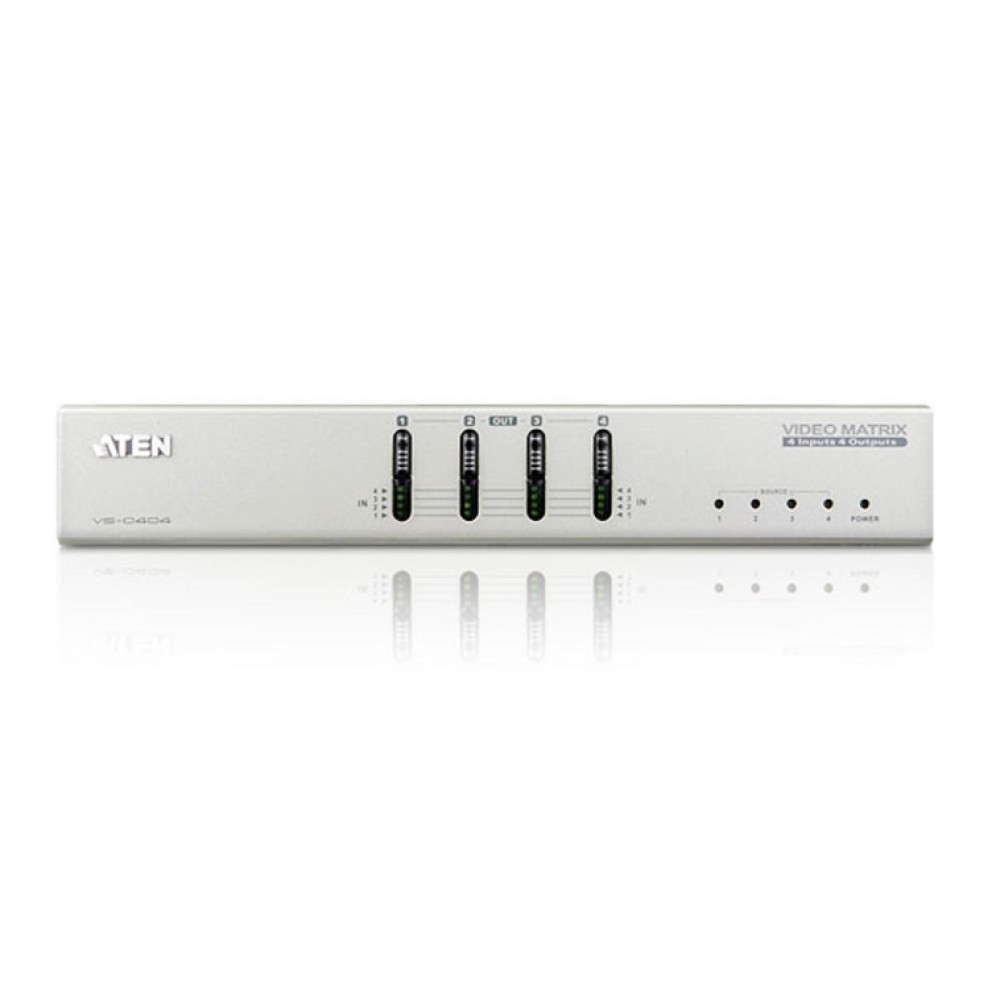

正面

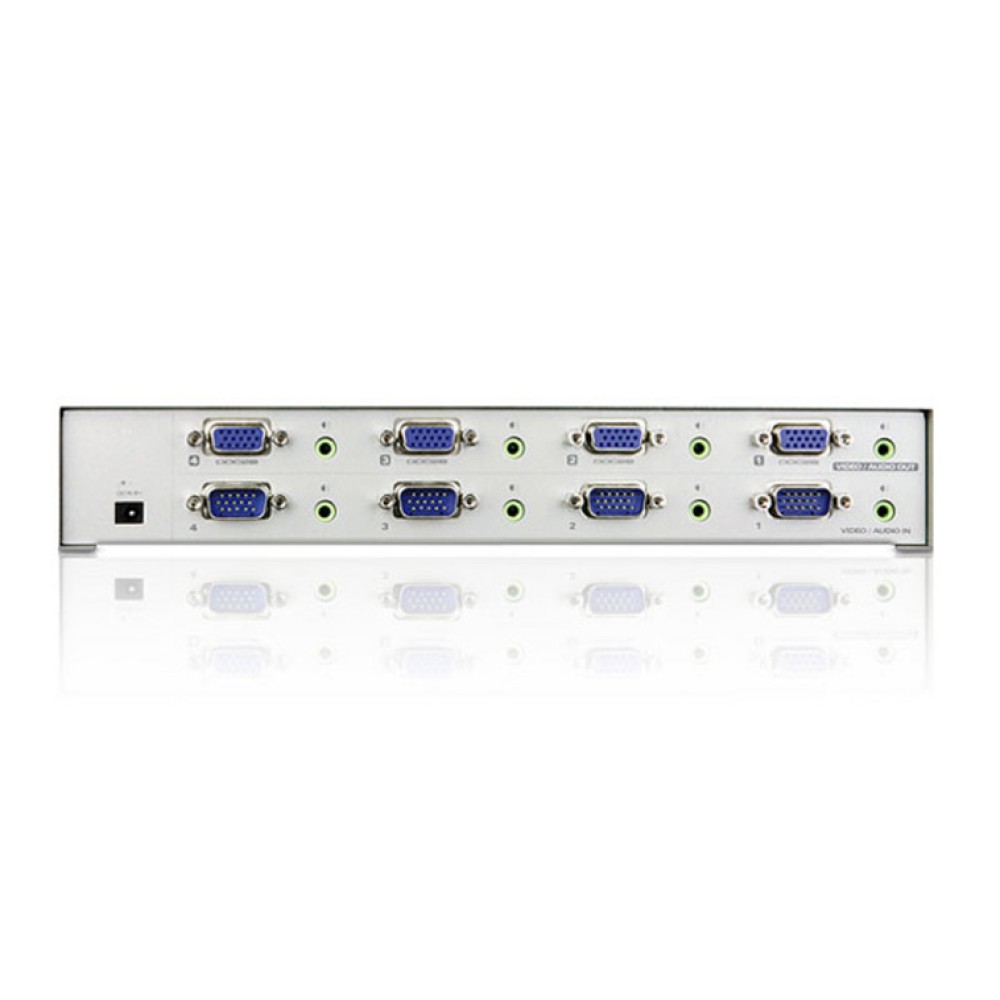

背面
接続イメージ
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
VS-0404マトリックス型ビデオ分配器は、4台のコンピュータやタブレットPCを接続しビデオ入力信号を4台のモニタに出力するデバイスです。信号増幅機能を搭載し、ユニットとモニタは最大65mまで延長可能です。また、3段階までのカスケード接続可能、オーディオにも対応しています(スピーカーのみ)。
| 機能 | VS-0404 | |
|---|---|---|
| ビデオ接続数 | 4 | |
| コンピュータ接続数 | 4 | |
| コネクタ | ビデオ入力 | D-sub15ピンオス×4 |
| オーディオ入力 | ミニオーディオジャック×4 | |
| ビデオ出力 | D-sub15ピンメス×4 | |
| オーディオ出力 | ミニオーディオジャック×4 | |
| スイッチ | ゲイン調整 | スライドスイッチ×1 |
| ポート選択 | プッシュボタン×4 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | Activity1 | グリーン×1 |
| Activity2 | グリーン×1 | |
| Activity3 | グリーン×1 | |
| Activity4 | グリーン×1 | |
| 入力-video1 ～ 4 | グリーン×16 | |
| 電源 | ブルー×1 | |
| バンド幅 | 350MHz | |
| 最大延長距離(ビデオ出力のみ) | 65m | |
| 電源仕様(アダプタ) | 型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V / 50 ～ 60Hz 出力 : DC5.3V 2.4A |
|
| 消費電力 | 7.16W | |
| VGA解像度 | 最大1,920×1,440 DDC2B準拠 | |
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80% RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 890g | |
| サイズ(W×D×H) | 260×75×45mm | |
| PCとVS-0404の接続用ケーブル | 2L-2402A ＊標準でケーブルは1本付属しています。 ＊2台目以降を接続する際に必要になります。 |
|
| 同梱品 | 2L-2402A(1.8m)ケーブル×1 電源アダプタ×1 ユーザーマニュアル×1 クイックスタートガイド×1 |
|
| VS-0404 | マトリックス型ビデオ分配器 |
|---|
