ATEN

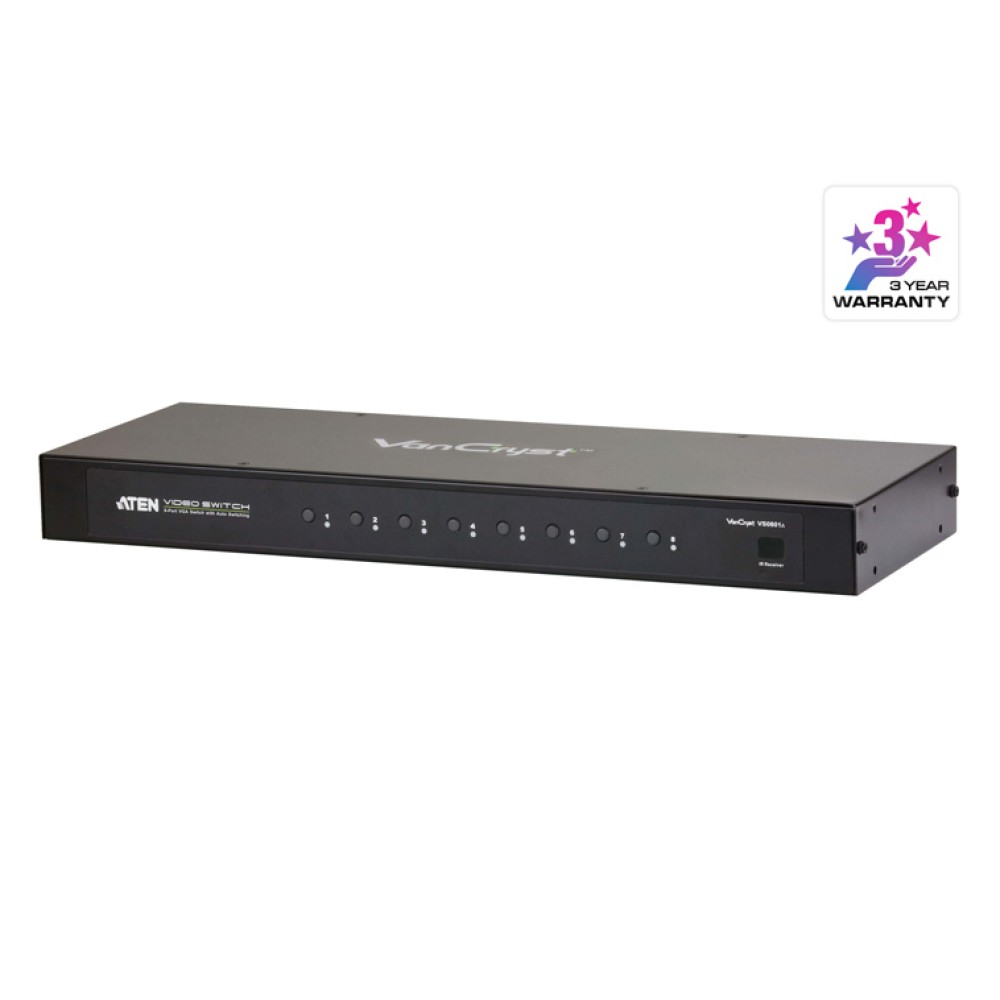

VS0801A

8ポートビデオスイッチ

主な製品特長


  • 最大8台のコンピューターで1台のアナログモニターを共有
  • VGA・オーディオソースの表示を簡単切替 - フロントパネルのプッシュボタン、RS-232コマンド、IRリモコン、ポート切替ケーブル
  • ステレオ音声対応
  • 双方向通信対応のRS-232シリアルポート搭載 - 高度なシステム制御を実現
  • 電源状態検知機能 - VGAソースデバイスの電源がOFFになると、電源が入っている次のデバイスに自動切替
  • 自動切替機能 - 接続ポートに自動的に切り替える優先順位の設定が可能
  • プッシュボタンロック機能 - フロントパネルの使用をロックすることが可能
  • RS-232コマンドから電源状態検知機能、自動切替機能およびプッシュボタンロック機能を設定することが可能
  • バンド幅 - 最大300MHz
  • 解像度 - 最大2,048×1,536@60Hz
  • 延長距離 - 最大65m
  • 汎用的なアナログモニターに対応 - VGA、SVGA、XGA、SXGA、UXGA、WUXGA、マルチスキャンモニター
  • ビデオダイナシンク機能搭載 - ブート時のディスプレイ問題を回避し、ポート切替の際に解像度を最適にするATENの独自技術を搭載
  • モニターに対するダイナミックDDCに対応し、ディスプレイから最新のEDID情報を受信することが可能

※ 標準で、ポート切替ケーブル(型番:2L-52xxB)は同梱されていませんので、別途お求めください。

最大5年オプション保証対応

3年保証

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

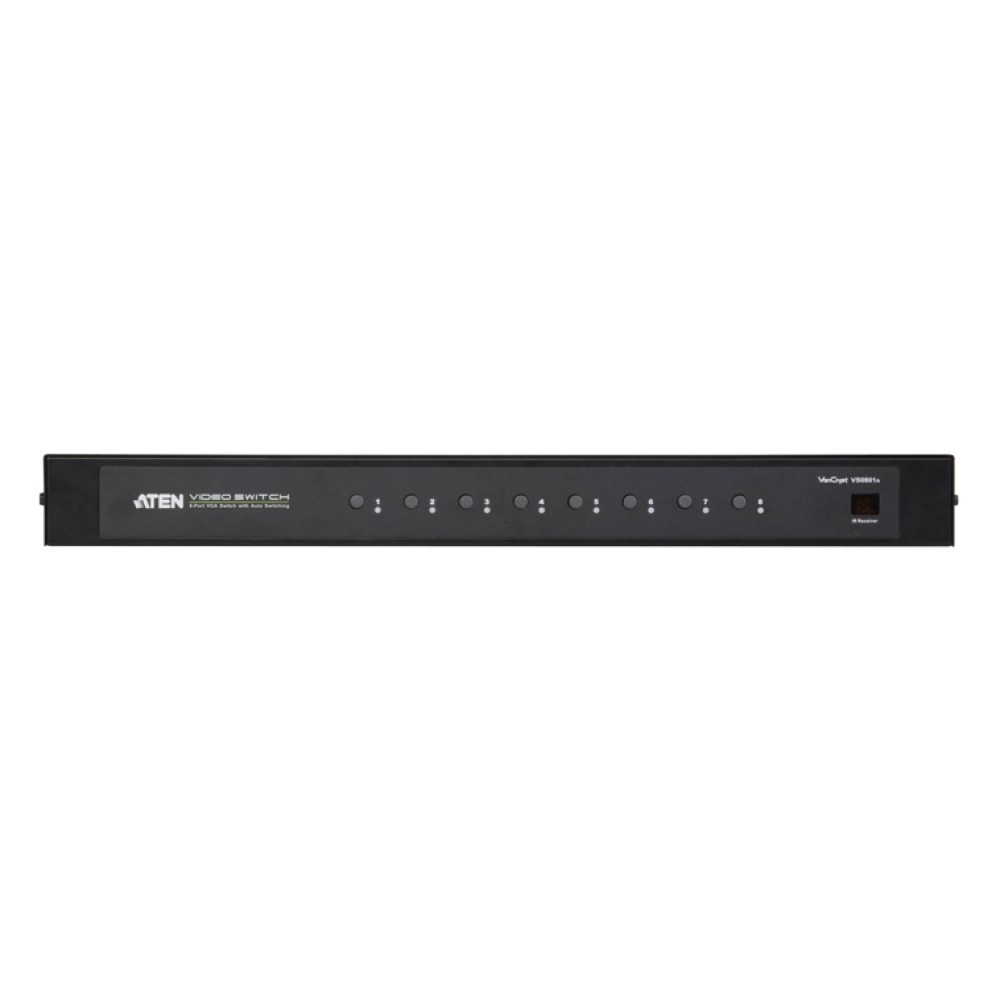

VS0801Aは、8系統のVGA・オーディオ入力を切り替えて1台のモニターに表示することができる8ポートビデオスイッチです。表示切替もフロントパネルのプッシュボタン、IRリモコン、RS-232シリアルコマンドやポート切替ケーブル(別売品)を使用して簡単に操作することができます。

VS0801Aに搭載された双方向性RS-232シリアルポートを使用して、ハイエンドシステムコントロールを行うことができ、電源探知機能、自動切替機能やプッシュボタンロック機能もシリアルコマンドから操作することができます。VS0801Aは、IRリモコンや別売品のポート切替ケーブルを使用すれば、手元で簡単に表示切替を行うことができるので、会議室、メディアセンター、または教室といった同時に複数のビデオ/オーディオを切り替えて再生する必要がある場面での使用に最適です。


機能 VS0801A
デバイス接続数 8
モニター接続数 1
ポート選択方法 プッシュボタン、IRリモコン、ポート切替ケーブル、RS-232コマンド

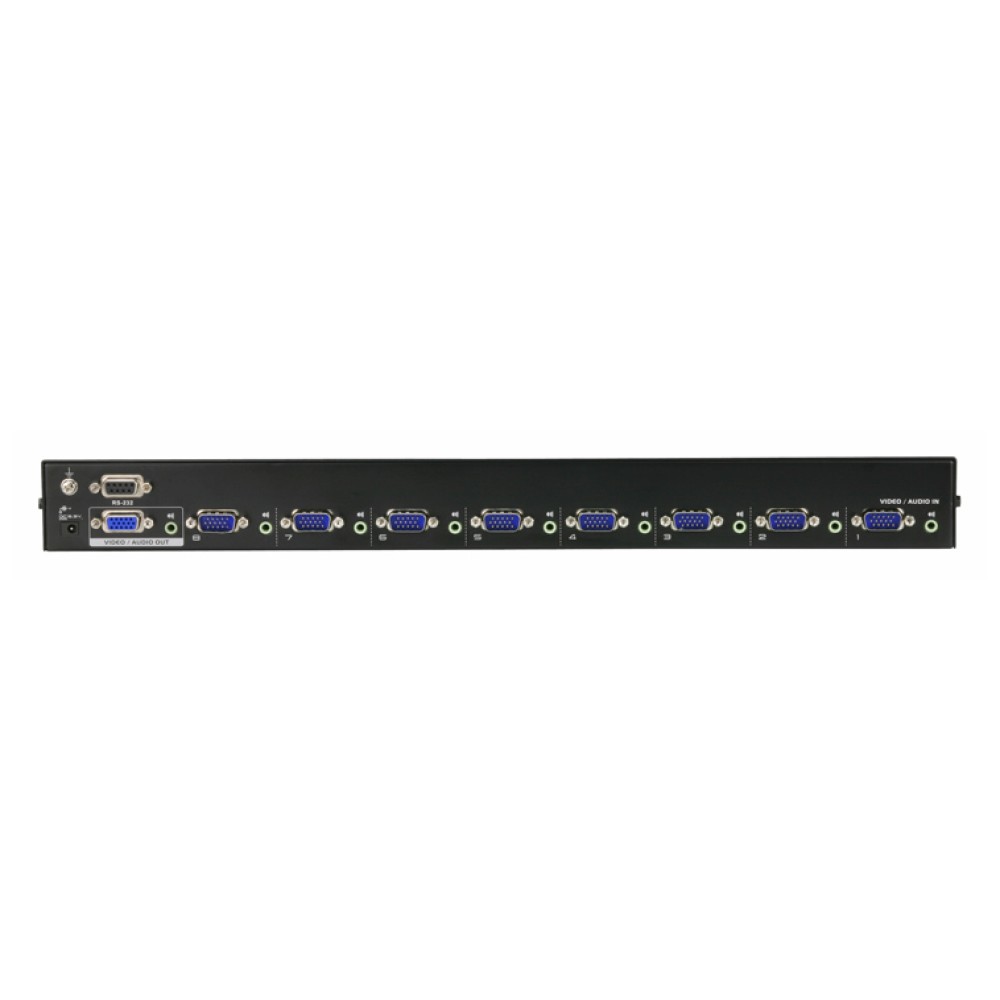

コネクタ ビデオ入力 ミニD-sub15ピンオス×8
オーディオ入力 ミニオーディオジャック×8
ビデオ出力 ミニD-sub15ピンメス×1
オーディオ出力 ミニオーディオジャック×1
RS-232ポート DB-9ピンメス×1
電源ジャック DC電源ジャック×1
LED 選択 グリーン×8
電源仕様(アダプタ) 型番:0AD8-0605-09EG
入力:AC 100~240V 50~60Hz
出力:DC5.3V / 0.94A
消費電力 1.01W
解像度 2,048×1,536@60Hz
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル
重量 2.1kg
サイズ(W×D×H) 432×154×44mm
同梱品 IRリモコン×1
電源アダプタ×1
ラックマウントキット×1
クイックスタートガイド×1

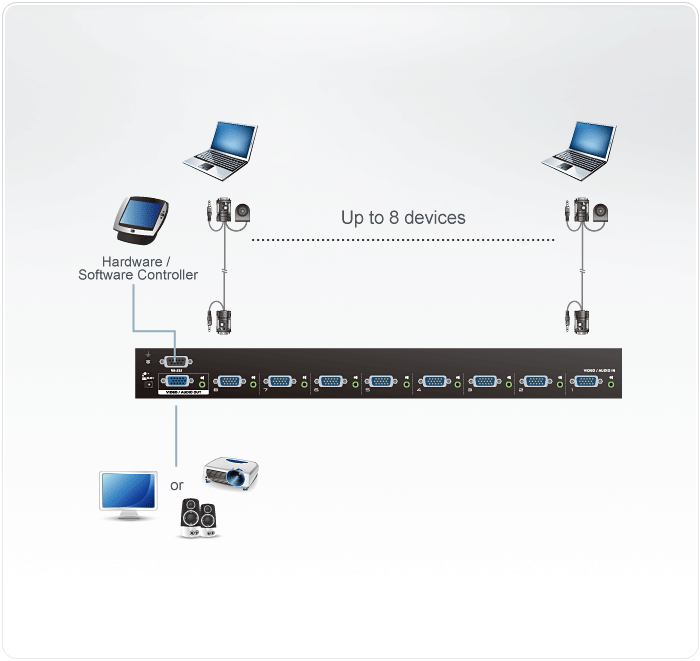

Diagram


VS0801A 8ポートビデオスイッチ
