VS1208T
VGA 8分配送信器 (モノラルオーディオ対応)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1系統のオーディオ・ビデオ入力をツイストペアケーブル経由で8系統に出力
- ディスプレイはローカル側に1台、リモート側に8台接続可能
- ツイストペアケーブルを使用して、最大300mまで延長することが可能 (解像度1,280×1,024)
- 解像度 - 最大1,920×1,200@60Hz (150m延長)
- オーディオ対応 (モノラル)
- 8KV/15KV ESD保護
- ラックマウント対応
※長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VS1208Tは、1系統のオーディオ・ビデオ信号を8系統に分配する分配器です。本製品はトランスミッタとしての機能を搭載しており、別売レシーバのVE170R/VE170RQをディスプレイ側に接続して、本製品とこのレシーバをツイストペアケーブルで接続して使用します。
分配される信号は最大300mまで延長可能。マルチメディアコンテンツを効率的かつ手軽に複数のディスプレイに配信できる本製品は、デジタルサイネージシステムに適していますので、店頭でのデジタル広告、交通機関での案内、劇場でのコンテンツ配信、金融情報の掲示といった様々なシーンで活用が期待できます。
| モニタ接続数 | ローカル用：1 リモートユニット/カスケード用：8 | |
|---|---|---|
| ビデオ入力 | インターフェース | D-Sub15ピン オス×1 |
| インピーダンス | 75 Ω | |
| 最大距離 | ソースデバイスとの最大距離：1.8 m | |
| ビデオ出力 | インターフェース | ローカル側：D-Sub15ピン メス×1 リモート側：RJ-45×8 (オーディオ出力対応) |
| インピーダンス | 75 Ω | |
| オーディオ | 入力 | モノラルミニジャック×1 |
| 出力 | ローカル側：モノラルミニジャック×1 | |
| LED | 電源 | グリーン×1 |
| コネクタ | 電源 | DC電源ジャック×1 |
| 消費電力 | DC5.3V:7.04W:33BTU | |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V 2.4A |
| ビデオ | 解像度/距離 | 最大1,920×1,200@60Hz (150m) |
| 最大バンド幅 | 300 MHz | |
| 最大延長距離 (解像度) | 300m (1,280×1,024@60Hz) | |
| 動作環境 | 動作温度 | 0～50 ℃ |
| 保管温度 | -20～60 ℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.64 kg ( 1.41 lb ) | |
| サイズ(W×D×H) | 200×76×44 mm | |
| 同梱品 | 2L-2402A(1.8m)×1 電源アダプタ×1 ラックマウントキット×1 フットパッドセット(4pcs)×1 ユーザガイド×1 | |
| 対応ATEN製品 | 対応レシーバ | VE170R、VE170RQ |
| 対応VanCryst製品 | 《VGA EDIDエミュレーター》 2A-130G 《VGA EDID保持器》VC010 | |
| 対応ケーブル | 《VGAケーブル (オーディオ対応)》 2L-2402A (1.8m) 2L-BU5Exxxシリーズ | |

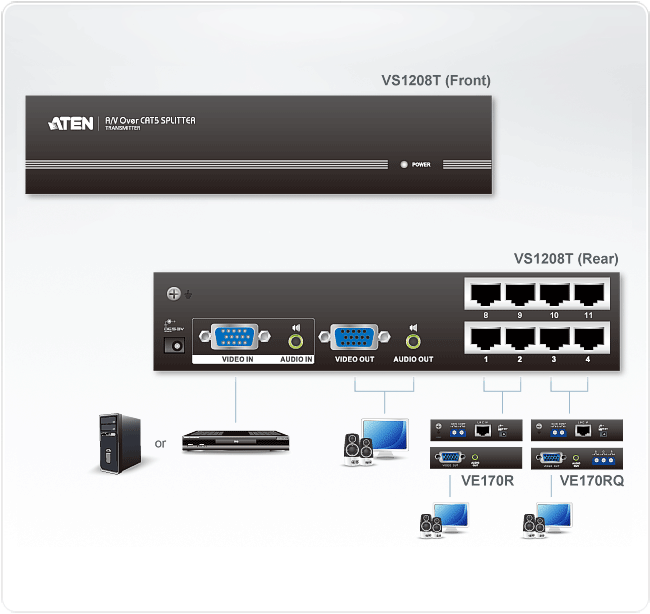

構成図
| VS1208T | VGA 8分配送信器 (モノラルオーディオ対応) |
|---|
