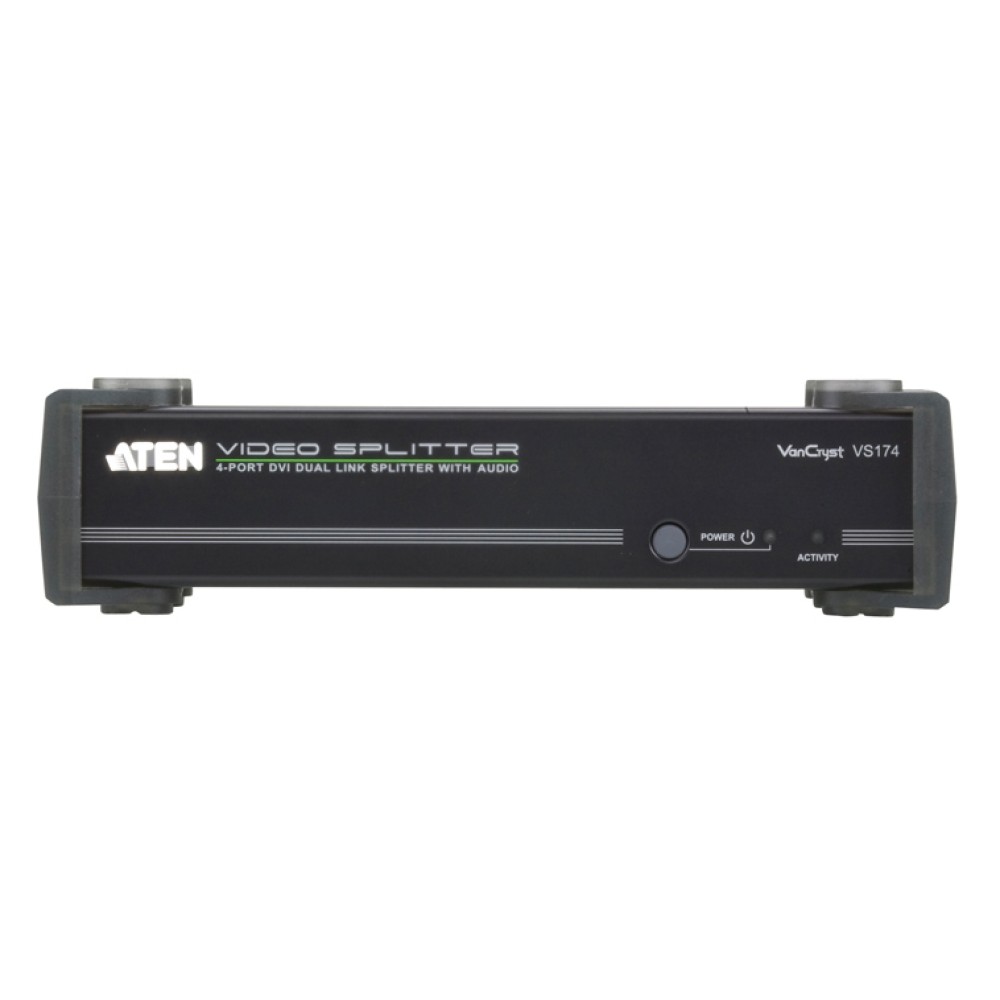

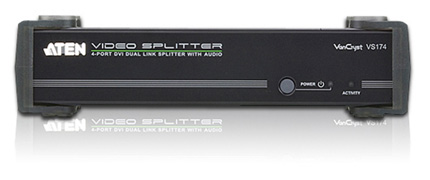

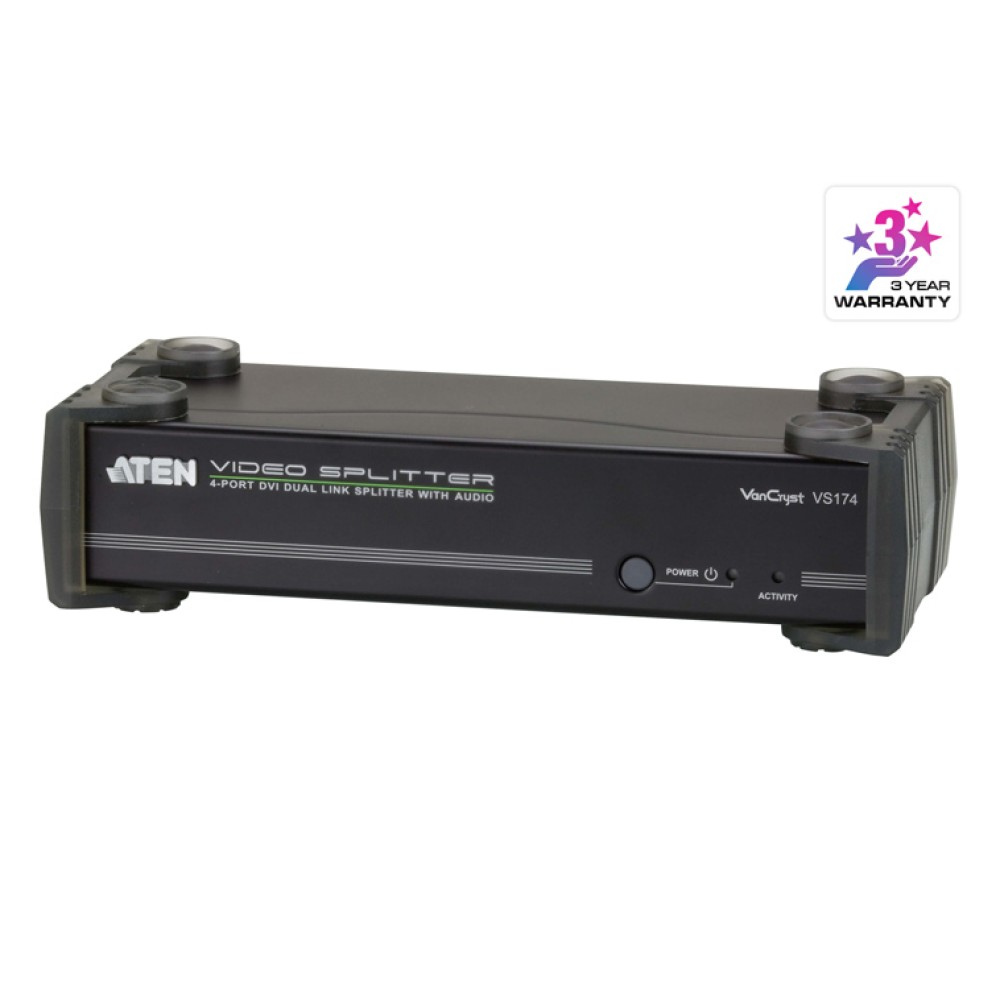

VS174
4ポートデュアルリンクDVI・オーディオ分配器
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ビデオ信号(デュアルリンクDVI)とオーディオ信号を4台のディスプレイやプロジェクターに出力
- 解像度 - 2,560×1,600@60Hz、1080p
- 3段階のカスケード接続に対応 - 最大8系統のビデオ信号を提供
- オーディオ対応
- RS-232C経由でシリアルコマンドを使って制御可能
- RS-232C経由で最適なEDID設定を選択可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VS174は、1系統のデュアルリンクDVIとオーディオの各信号を4系統に出力するビデオ分配器です。最大2560×1600の解像度に対応し、高品質な映像とサウンドを提供します。

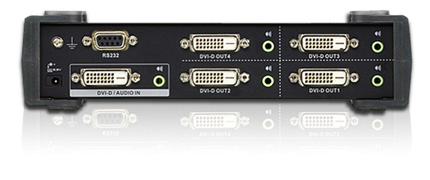

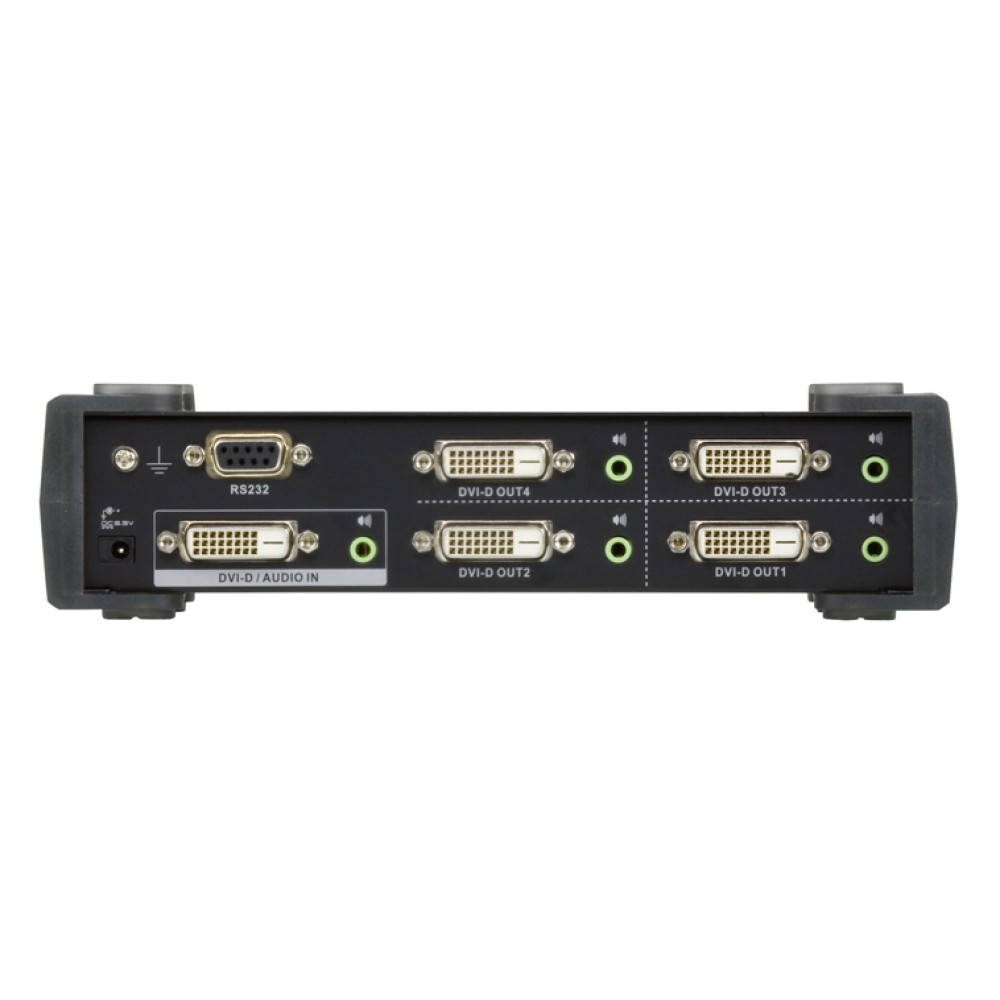

本体のリア側にはRS-232Cポートを備えシリアルコマンドで制御することができるのでシステムに統合して本体に接続されたモニタやスピーカの切替えができます。また、3段階のカスケード接続に対応することで最大64系統の出力が可能です。拡張性にも優れています。
アプリケーション
- 公共の場におけるビデオ情報の配信(トップニュース、株価、飛行機や鉄道の運行情報の表示)
- 企業のトレーニング施設
- 教室での授業
| 機能 | VS174 | |
|---|---|---|
| コンピューター接続数 | 4 | |
| 入力側コネクター | ビデオ入力 | DVI-Dメス×1 |
| オーディオ入力 | ミニオーディオジャック×1 | |
| RS-232 | DB9ピンメス×1 | |
| 出力側コネクター | ビデオ出力 | DVI-Dメス×4 |
| オーディオ出力 | ミニオーディオジャック×4 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | リンク | グリーン×1 |
| 電源 | (グリーン + オレンジ)×1 | |
| 電源仕様(アダプタ) | 型番：0AD8-0605-24EG 入力：AC100V～240V 50～60Hz 出力：DC5.3V 2.4A |
|
| 消費電力 | DC5.3V、5.6W | |
| 解像度 | 最大2,560×1,600 | |
| 信号範囲 | 5m | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 730g | |
| サイズ(W×D×H) | 210×88×55.5mm | |
| 同梱品 | 電源アダプタ×1 クイックスタートガイド×1 |
|
| 対応ケーブル | 《VGAケーブル》 2L-2402A(1.8m) *標準でケーブルは同梱されていませんので、別途お求めください。 |
|
Detail

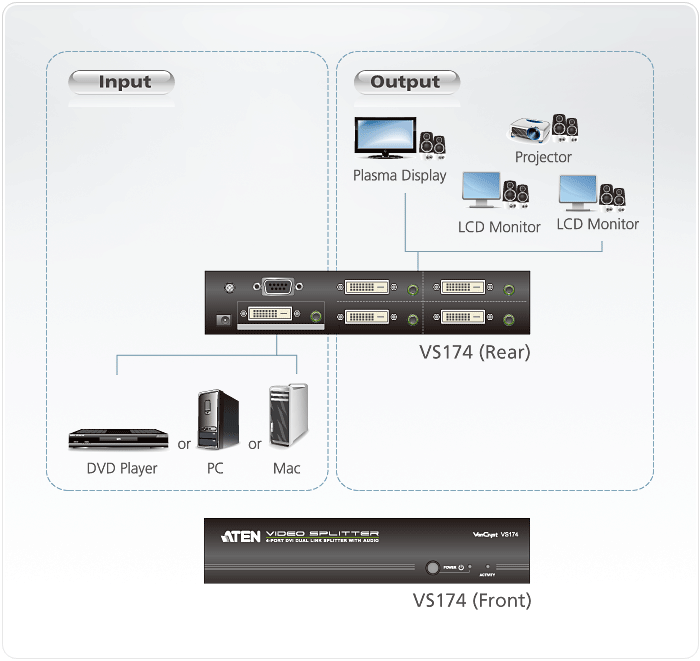

システム図
| VS174 | 4ポートデュアルリンクDVI・オーディオ分配器 |
|---|
