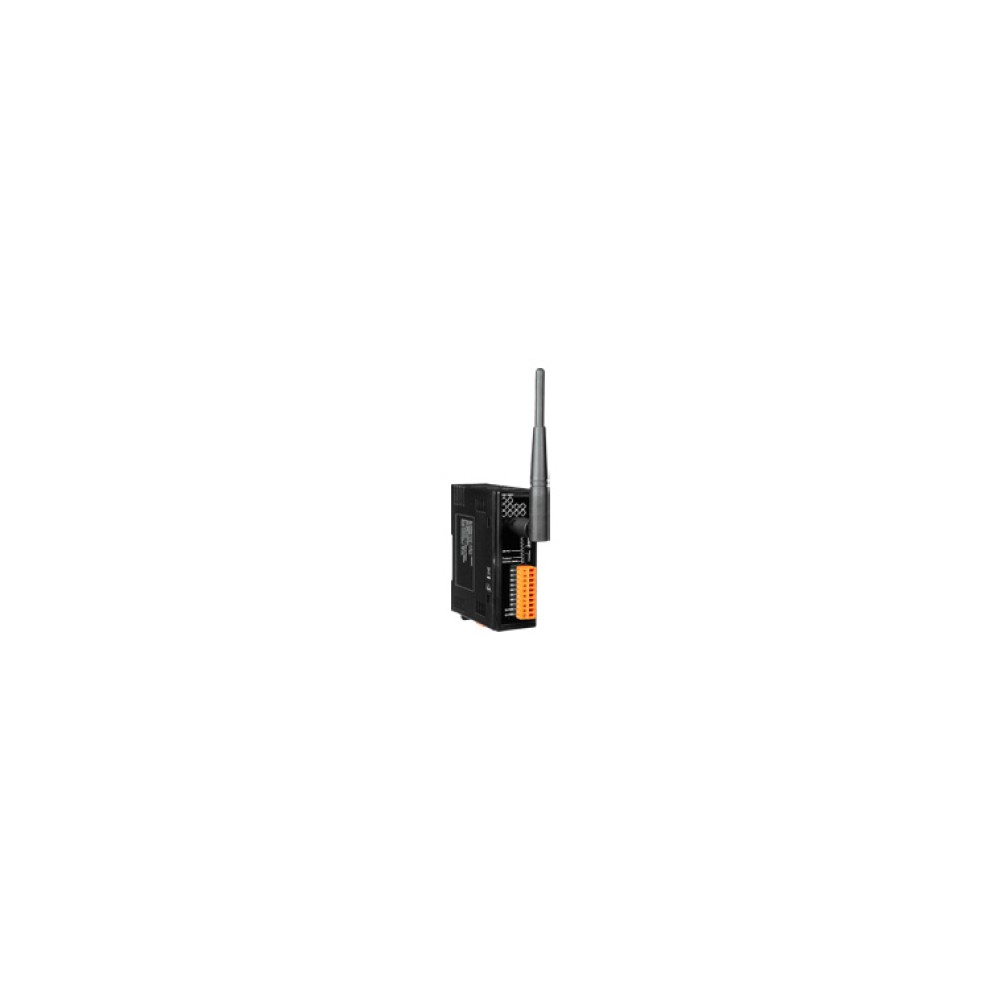

ZB-2052
ZigBee 8チャンネルデジタル入力モジュール,16ビットカウンタ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ISM 2.4GHzのオペレーション
- 2.4GHz IEEE802.15.4/ZigBeeの仕様に完全に適合
- 最大ワイヤレス通信距離100m
- 設定用USBインターフェース
- ZigBeeワイヤレス 8チャンネルデジタル入力モジュール、16ビットカウンタ
- GUI利用の設定ソフトウェア (Windowsバージョン)
- DINレース取り付け可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
ZB-2052は、16ビットカウンタ付ZigBeeワイヤレス 8チャンネルアイソレートデジタル入力モジュールです。Modbus RTUプロトコルにより容易にポピュラーなSCADA/HMIソフトウェアおよびPLCと通信ができます。ZB-2052は、Modbus RTUおよびDCONプロトコルをサポートするZigBeeワイヤレスネットワークデータ収集および制御モジュールのファミリです。Modbus RTUプロトコルにより容易にポピュラーなSCADA/HMIソフトウェアおよびPLCと通信ができます。
| デジタル入力 | |
| 入力チャンネル | 8 |
|---|---|
| 入力タイプ | アイソレーション、ウェットコンタクト、(Sink/Source) |
| 入力レベル | On 電圧レベル：+3.5 ～ +30VDC |
| Off 電圧レベル：+1VDC max. | |
| 入力インピーダンス | 3kΩ、0.33W |
| カウンタ | チャンネル：8 |
| 最大カウント：16-bit (65535) | |
| 最大入力周波数：100Hz | |
| 最小パルス幅：5ms | |
| イントラモジュールアイソレーション、フィールド to ロジック | 3750Vrms |
| ESD保護 | 4KVコンタクト/各チャンネル |
| LED表示 | |
| 1 LED | 電源表示 |
| 1 LED | ZigBee通信表示 |
| 8 LED | デジタル入力 |
| 通信インターフェース | |
| ワイヤレス | ZigBee、IEEE 802.15.4規格 |
| アンテナ | 2.4 GHz-3 dBi 無指向性アンテナ |
| プロトコル | DCON および ModBus RTUプロトコルサポート |
| ホットスワップ | ロータリスイッチ および DIPスイッチ |
| 電源 | |
| 電源 | +10 ～ +30VDC |
| 電力消費量 | 1W max. |
| EFT保護 | +/-4kV |
| サージ保護 | +/-3kV |
| メカニカル | |
| ケース | プラスチック |
| 耐火性 | UL 94V-0 |
| サイズ | 33mm×107mm×78mm (W×H×D) |
| 取り付方式 | DINレール |
| 環境 | |
| 動作温度 | -25 ～ +75℃ |
| 保管温度 | -30 ～ +75℃ |
| 相対湿度 | 5 ～ 95% RH、結露なきこと |
| ZB-2052 | ワイヤレスZigBee 8チャンネルデジタル入力モジュール 4チャンネルリレー出力モジュール |
|---|

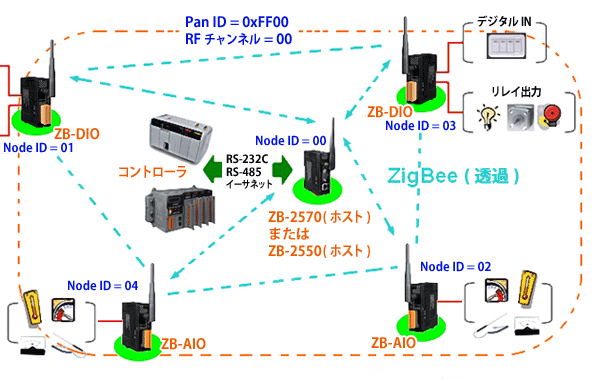

ZB DIOモジュールは、データ伝送路を機能させるためにZB-2570/ZB-2550を必要とします。
