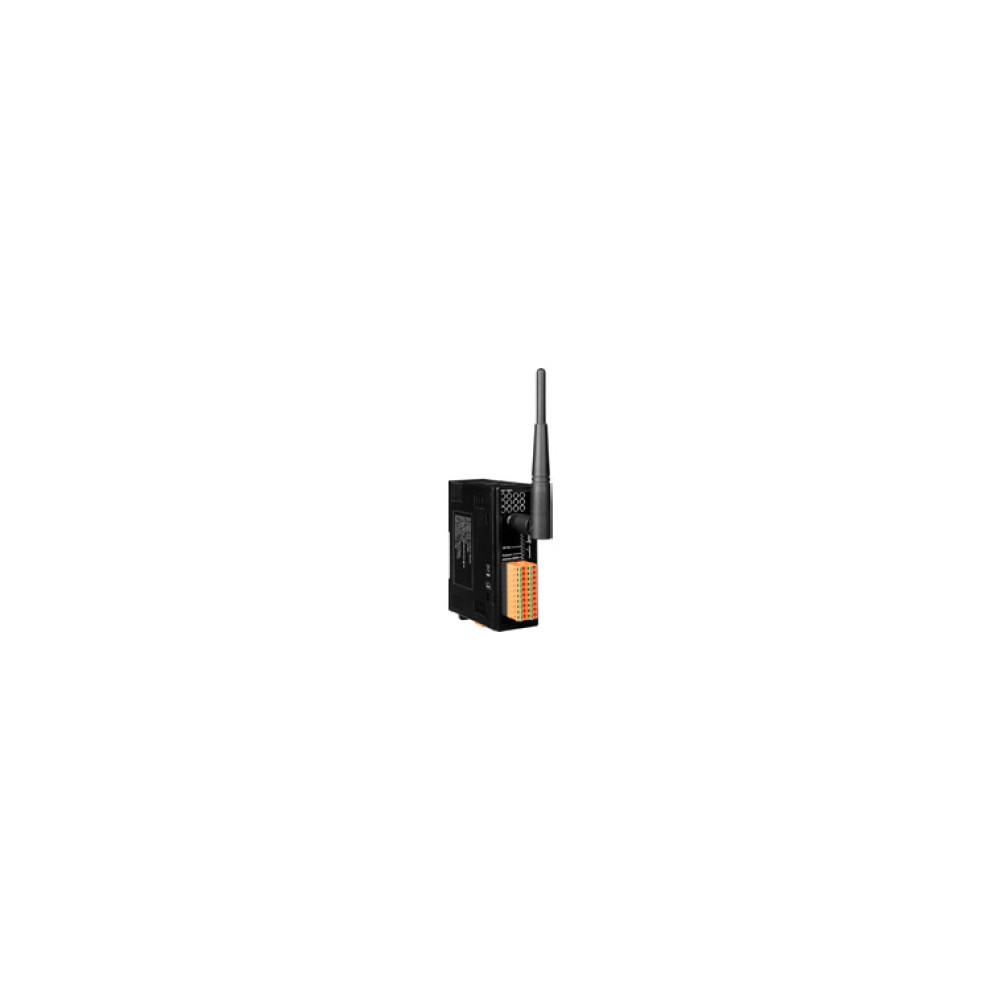

ZB-2060
ZigBee 6チャンネルアイソレートデジタル入力および4チャンネルリレー出力モジュール
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ISM 2.4GHzオペレーション
- 2.4GHz IEEE802.15.4/ZigBee仕様 フーリーコンパチブル
- ワイヤレス送信距離：最大100m (見通し距離)
- 6チャンネルデジタル入力 および 4チャンネルリレー出力
- DINレールマウント
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
ZB-2060は、6チャンネルアイソレートデジタル入力および4チャンネルリレー出力モジュールです。Modbus RTUプロトコルにより容易にポピュラーなSCADA/HMIソフトウェアおよびPLCと通信ができます。ZB-2060シリーズは、Modbus RTUおよびDCONプロトコルをサポートするZigBeeワイヤレスネットワークデータ収集および制御モジュールのファミリです。Modbus RTUプロトコルにより容易にポピュラーなSCADA/HMIソフトウェアおよびPLCと通信ができます。
| デジタル入力 | |
| 入力チャンネル | 6 |
|---|---|
| 入力タイプ | アイソレーション、ウェットコンタクト、(Sink/Source) |
| 入力レベル | On 電圧レベル：+3.5 ～ +30VDC |
| Off 電圧レベル：+1VDC max. | |
| 入力インピーダンス | 3kΩ、0.33W |
| カウンタ | チャンネル：6 |
| 最大カウント：16-bit (65535) | |
| 最大入力周波数：100Hz | |
| 最小パルス幅：5ms | |
| リレー出力 | |
| 出力チャンネル | 4 |
| 出力タイプ | 電源、リレー、From A |
| コンタクト規格 | (250VAC/30VDC) @ 5A |
| 最大コンタクト電圧 | 270VAC/125VDC |
| オペレートタイム | 10ms max. @ 規格電圧 |
| リリースタイム | 5ms max. @ 規格電圧 |
| 耐久性 |
|
| |
| 絶縁耐力 |
|
| |
| 絶縁抵抗 | 5,080V (1.2/50us) |
| サージ強度 | 5ms max. @ 規格電圧 |
| ESD保護 | 4kV コンタクト/各端子 |
| LED表示 | |
| 1 LED | 電源表示 |
| 1 LED | ZigBee通信表示 |
| 10 LED | デジタル入力 および 出力表示 |
| 通信インターフェース | |
| ワイヤレス | ZigBee、IEEE 802.15.4規格 |
| アンテナ | 2.4 GHz-3 dBi 無指向性アンテナ |
| プロトコル | DCON および ModBus RTUプロトコルサポート |
| ホットスワップ | ロータリスイッチ および DIPスイッチ |
| 電源 | |
| 電源 | +10 ～ +30VDC |
| 電力消費量 | 1.2W max. |
| EFT保護 | +/-4kV |
| サージ保護 | +/-3kV |
| メカニカル | |
| ケース | プラスチック |
| 耐火性 | UL 94V-0 |
| サイズ | 33mm×107mm×78mm (W×H×D) |
| 取り付方式 | DINレール |
| 環境 | |
| 動作温度 | -25 ～ +75℃ |
| 保管温度 | -30 ～ +75℃ |
| 相対湿度 | 5 ～ 95% RH、結露なきこと |
| ZB-2060 | ワイヤレスZigBee 6チャンネルアイソレートデジタル入力 および 4チャンネルリレー出力モジュール |
|---|

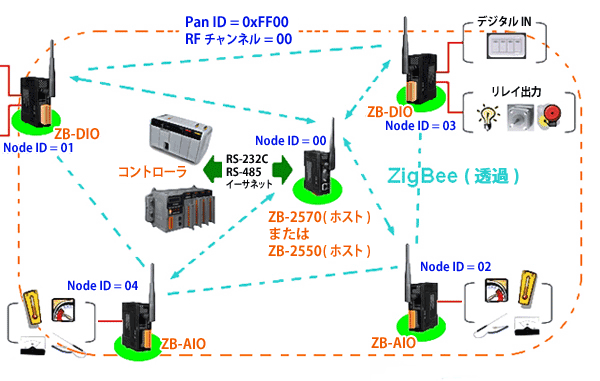

ZB DIOモジュールは、データ伝送路を機能させるためにZB-2570/ZB-2550を必要とします。
