ZB-2510リピータは、見通し範囲内で最大100mの伝送をサポートします。モジュールは、ブロードキャストおよびユーザ定義のルートモードでオペレーションができます。リピータがブロードキャストモードにセットされると伝送ルートは、ZigBee ホストにより構築されます。リピータは、ブロードキャストモードを使用して受信する全てのデータを転送します。このモードの利点は、リピータの位置に関して懸念なしに"haphazard"(適当)な方法で設置することができることです。しかし、このモードの大きな欠点は、あまりにも多くのブロードキャストデータパケットがZigBeeネットワークに存在するとネットワークがクラッシュする原因になります。対照的にリピータをユーザ定義で構成したルートモードにセットするとユーザの構成したルートを使用したデータだけを転送します。この結果、このモードの利点は、ZigBeeネットワークのデータ負荷を削減することができます。これらを踏まえユーザは、アプリケーションをセットアップする前にすべてのZigBeeネットワークのデータ伝送ルートを計画する必要があります。例え、1ヶ所のリピータポイントに間違いがあるとすべてのZigBeeネットワークは、無効となります。

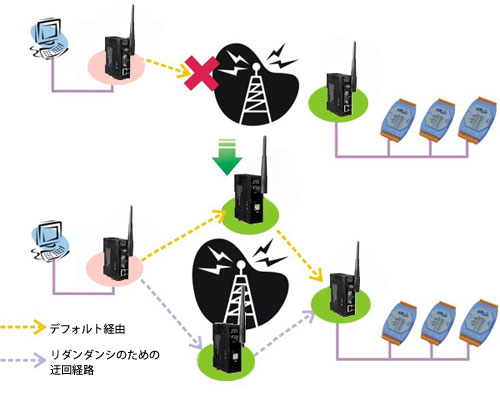

障害物があり通信ができない場合のリピータの活用

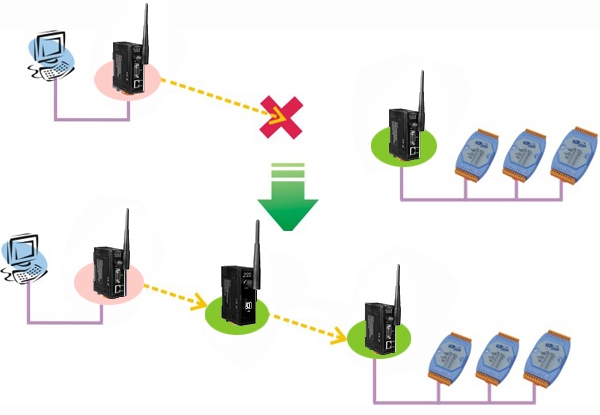

距離を延長したい場合のリピータの活用

アプリケーション

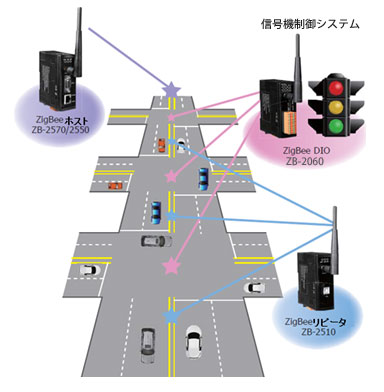

ZigBeeリピータおよびZigBee DIOモジュールをベースとしたアプリケーション例

ZigBee DIOモジュールは、交通信号制御システムに基づく交差点において交通信号の制御および監視を行うことができます。ラッシュアワーでないときに交通信号制御システムは、スタンドアロンベースで運用することができます。しかし、交通信号制御システムがマニュアルで操作する必要があるときモジュールも、また、システムをリモートホストにより制御することができます。リモートホストは、すべての交通信号制御システムの時間およびシーケンスを管理のために使用することができます。2つの交差点間の距離がZigBee DIOモジュールのデフォルト伝送範囲を越す場合は、ZB-22510 ZigBeeリピータを距離延長のために使用することができます。
