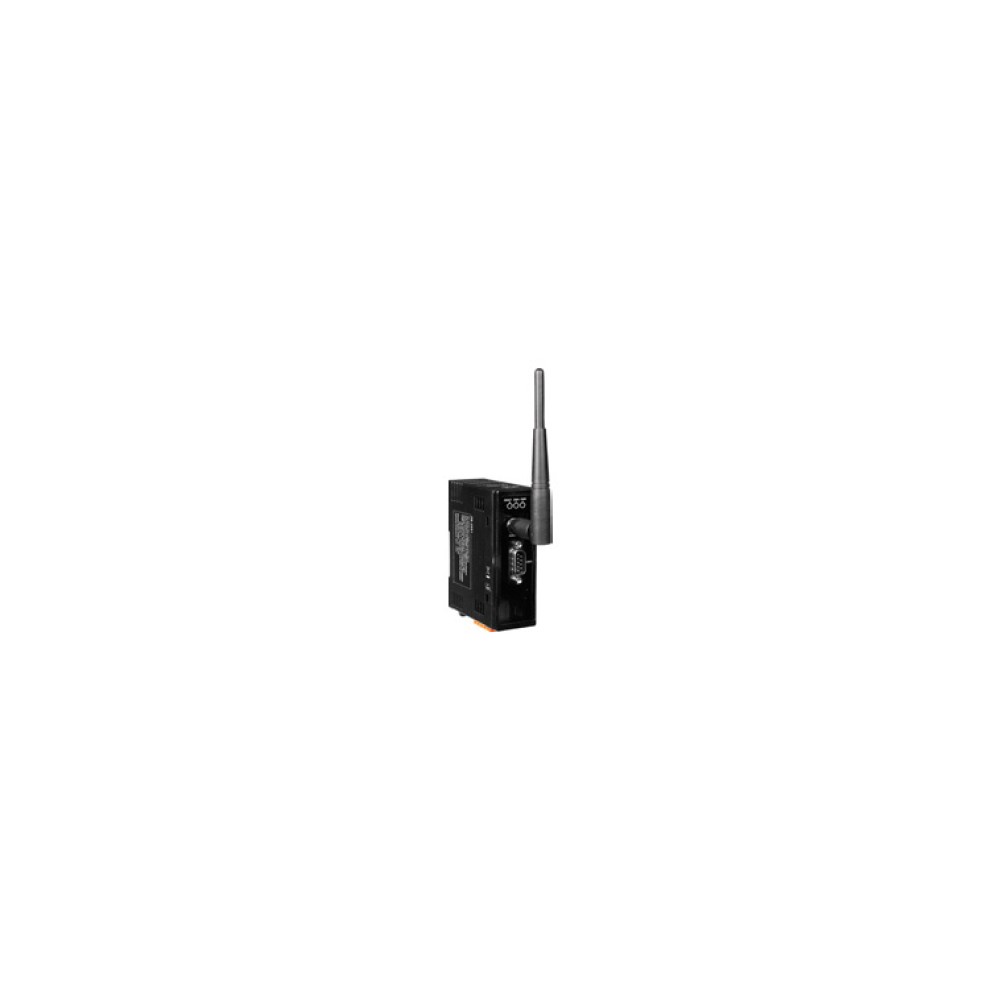

ZB-2550
RS-232C/RS-485 ⇒ ZigBeeコンバーター(ホスト)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ISM 2.4GHzオペレーション
- 2.4GHz IEEE802.15.4/ZigBeeの仕様に完全に適合
- イーサネット/RS-232C/RS-485シリアルインターフェース⇒ZigBee変換
- 最大ワイヤレス通信距離100m
- GUI利用の設定ソフトウェア (Windowsバージョン)
- DINレース取り付け可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
ZB-2550およびZB-2551は、IEEE 802.15.4規格をベースにした小型のワイヤレスZigBeeコンバータです。これによりRS-485/RS-232CインターフェースをZigBeeワイヤレスネットワークに変換することができます。ZB-2550は、ネットホストまた、ZB-2551は、ネットスレーブとして機能し様々なデータフォーマットおよびボーレートをサポートします。1つのZB-2550 (ホスト) だけがZigBeeネットワークで許されデータ転送のルートを初期化し管理するのに使用されます。ZB-2551 (スレーブ) は、その子/親のルータまたはホストからのデータを送受信することに責任をもちます。ZigBeeは、低速データ転送用です。ZigBee製品の主要な長所は、汎用性、低消費電力、自己形成型、メッシュネットワークを定義して使用することができ産業用制御にとって大きな利点となります。ZigBee ZB-2550/ZB-2551コンバータの通信距離は、見通せる範囲で通常100mです。

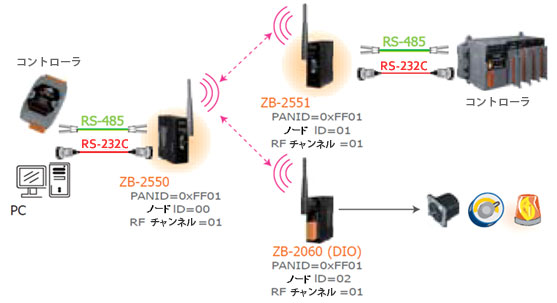

アプリケーション
| ワイヤレス | |
| ワイヤレスチャネル | 16 |
|---|---|
| 受信感度 | -102dBm |
| 送信電力 | 12dBm |
| 対応ネットワークトポロジ | スター、メッシュ、クラスターツリー |
| 認証 | TUV (ZCP)、FCC、CE、Telec (申請中) |
| アンテナ | 2.4GHz-3dBi無指向性アンテナ |
| 伝送距離 | 最大100m |
| 一般 | |
| CPU | 8-bitマイクロコントローラ |
| EEPROM | 16KB (8ブロック、各ブロック：256バイト)、データの保持：40年以上、書き込み/消去：1,000,000回 |
| モジュールタイプ | ホスト |
| 通信インターフェース | |
| COM 0 | RS-232C (TxD、RxD、GND)：D-Sub 9/F、アイソレーションなし |
| RS-485 (D+、D-：内部自己同調 ASIC)：アイソレーションなし | |
| COM 0 設定 | |
| ボーレート | 1200 ～ 115200bps |
| データビット | 8 |
| パリティチェック | 偶数、奇数、無 |
| ストップビット | 1 |
| LED表示 | |
| ZigBeeのネットワーク状況 | 緑 |
| ZigBee受信 | 黄 |
| 電源 | 赤 |
| 電源 | |
| 保護 | 電源極性逆接保護 |
| EMS保護 | ESD、サージ、EFT |
| 電源電圧 | +10 ～ +30VDC |
| 消費電力 | 0.5W |
| 接続 | 5ピン 5.08mm 取り外し可能ターミナルブロック |
| メカニカル | |
| ケース材質 | プラスチック |
| 可燃性 | UL 94V-0 |
| サイズ | 33mm×78mm×107mm (W×L×H) |
| 取り付け | DINレール |
| 環境 | |
| 動作温度 | -25 ～ +75℃ |
| 保存温度 | -40 ～ +80℃ |
| 相対湿度 | 5 ～ 95% RH、結露なきこと |

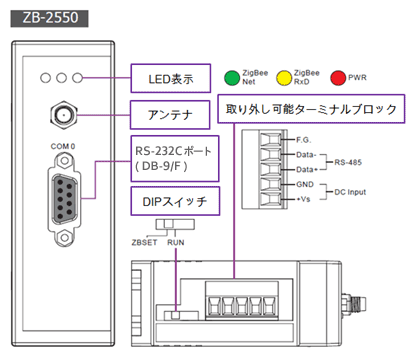

外観

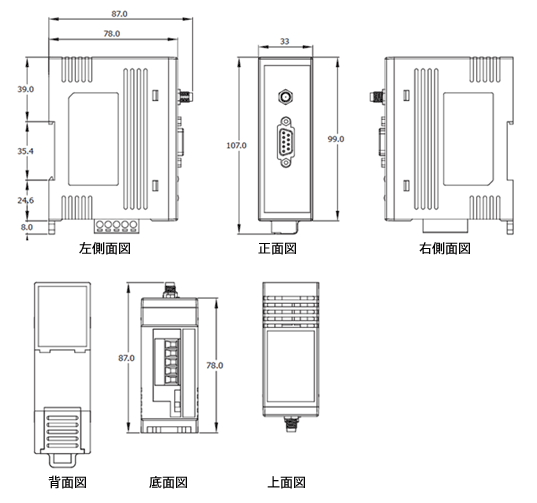

サイズ
| ZB-2550 | RS-232C/RS-485 ⇒ ZigBeeコンバータ (ホスト) |
|---|
