VIVOTEK

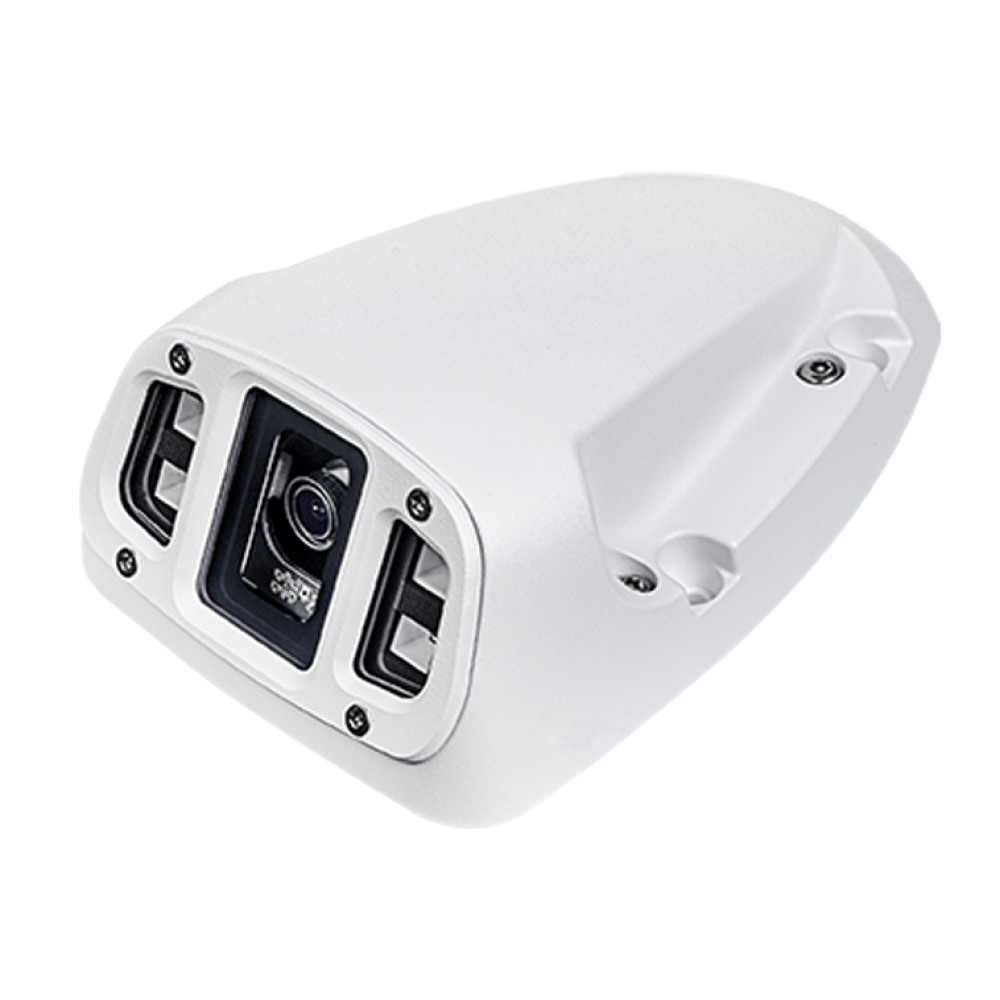

MD9584-H

モバイルドーム型ネットワークカメラ

主な製品特長

  • 車外監視ための設計
  • 最大 30 fps @ 2560×192030 の高解像度に対応
  • 最大 60 fps @ 1920×1080 のフレームレートに対応
  • H.265 動画圧縮技術 + Smart Stream Ⅲ
  • 極端な明暗差があっても比類のない視界を得られるWDR Pro
  • 最大50mまで有効なIR-LEDを搭載
  • 防塵防水IP6K9K/IP68規格、耐衝撃性IK10+およびNEMA 4X 規格に準拠したハウジング
  • フロントガラスの解氷機能
  • EN50155 2017 OT4準拠で、よりプロフェッショナルなモバイル監視向け
  • トレンドマイクロIoTセキュリティによるサイバーセキュリティ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

MD9584-Hは、交通機関用途に焦点を当てた5MP解像度の最新のプロフェッショナルネットワークカメラです。MD9584-Hは、車両の外装に取り付けるために特別に設計されており、サイドビューカメラ (バックミラーカメラまたはDOOカメラとも呼ばれます)、または車両の屋根に取り付けられている場合はパンタグラフ監視カメラとして機能します。どちらの場合も、運転手は重要なエリアを鮮明に確認することができ、事故の監視や操作の確認に役立てることができます。また、MD9584-Hは最大50mまで有効なIR-LEDを搭載し、完全な暗闇の中でも優れた画質を提供することができます。MD9584-HはEN50155に準拠し、カメラ本体はIP6K9K、IK10 +、NEMA 4X規格の堅牢な設計で保護されており、極端な温度、衝撃、振動、湿度、ほこり、さらには温度変動などの過酷な動作条件に耐えることができ、車両の走行中も安定した信頼性の高い映像を維持します。また、MD9584-Hは、ほぼすべての環境条件下で最適化されたビューを提供できるように、内部ヒーターを備えた強化ガラス窓を備えています。

WDR Pro

IK10

EN50155

AI

IP67

圧倒的な検索速度

Deep Searchは、ビジョン・オブジェクト分析で取得したデータをフルに活用し、正確で即時性の高い検索結果を提供します。VIVOTEKのネットワークビデオレコーディング、VAST Security Station、VORTEX VSaaSでDeep Searchの威力を体験してください。

システム情報
モデル名 MD9584-H (3.6mm)
MD9584-H (6mm)
CPUマルチメディア SoC (System-on-Chip)
フラッシュ8 GB
RAM2 GB
カメラ機能
イメージセンサー1/2.7" プログレッシブCMOS
最大解像度2560×1920 (5MP)
レンズタイプ固定焦点
焦点距離 MD9584-H (3.6mm) :f = 3.6 mm
MD9584-H (6mm) :f = 6 mm
F 値 MD9584-H (3.6mm) :F2.0
MD9584-H (6mm) :F2.0
アイリスタイプ固定アイリス
画角 MD9584-H (3.6mm) :
83° (水平)
61° (垂直)
111° (対角線)
MD9584-H (6mm) :
50° (水平)
37° (垂直)
63° (対角線)
シャッター速度1/5 秒 ~ 1/32,000 秒
WDR テクノロジーWDR Pro
デイナイト機能あり
リムーバブルIRカットフィルタあり
IR-LED最大50mまで有効なIR-LEDを搭載、Smart Ⅱ対応、IR LED*4
最低照度 MD9584-H (3.6mm) :
0.1 ルクス @ F2.0 (カラー)
0.01 ルクス @ F2.0 (白黒)
IR‐LED オンのとき 0 ルクス
MD9584-H (6mm) :
0.1 ルクス @ F2.0 (カラー)
0.01 ルクス @ F2.0 (白黒)
IR‐LED オンのとき 0 ルクス
チルト範囲0~30°
回転範囲± 90°
パン/ チルト/ ズーム機能ePTZ:48倍デジタルズーム (IEプラグイン4倍、内蔵12倍)
ストレージMicroSD/SDHC/SDXCカードスロットへのシームレスな録画とNAS (network-attached storage) への録画
ビデオ
動画圧縮方式H265、H.264、MJPEG
最大解像度/フレームレート 30 fps @ 2560×1920
60 fps @ 1920×1080
最大ストリーム数同時3ストリーム (最大8つの設定可能なプロファイル)
S/N 比 MD9584-H (3.6mm) :55 dB
MD9584-H (6mm:) :80 dB
ダイナミックレンジ120 dB
ビデオストリーミング解像度、画質、ビットレートを調整可能、Smart Stream Ⅲ
画像設定一般設定:ビデオのタイトルとタイムスタンプオーバーレイ、ビデオの向き (フリップ、ミラー、回転)、デイナイト設定;イルミネーター:IR、露出過多防止;画像設定:ホワイトバランス、画像調整 (輝度、コントラスト、彩度、シャープネス、ガンマ曲線)、デフォグ、3DNR、HLM、EIS、シーンモード (信号灯、線路) ;露出:BLC、HLC、露出調整 (露出レベル、絞り調整、露出時間、ゲイン調節、アイリスモード)、AE速度調整、WDR;プライバシーマスク;スケジュールされたプロファイル設定
オーディオ
オーディオ機能双方向オーディオ (全二重)
オーディオ圧縮G.711、G.726
オーディオインターフェース 外部マイク入力
外部ライン出力
ネットワーク
ユーザー数最大10クライアントまでライブビューが可能
セキュリティアクセスリスト、ダイジェスト認証、HTTPS 、IEEE 802.1x、パスワード保護、セキュアブート、署名付きファームウェア、トレンドマイクロ IoT セキュリティ (ブルートフォース攻撃イベント、サイバー攻撃イベント、不正接続隔離イベント)、ユーザーアクセスログ、ユーザーアカウント管理
プロトコル802.1X、ARP、Bonjour、CIFS/SMB、CoS、DDNS、DHCP、DNS、FTP/SFTP、HTTP、HTTPS、ICMP、IGMPv3、IPv4、IPv6、NTCIP、NTP、PPPoE、QoS、RTSP/RTP/RTCP、SMTP、SNMP、SSL、TCP/IP、TLS、UDP、UPnP
インターフェース10 Base-T/100 Base-TX Ethernet (M12、メス、4ピン D-coded)
ONVIFプロファイルG、S、T対応、詳細はwww.onvif.orgを参照
ソリューションインテグレーション
スマートモーション検出最大5つのウィンドウが設定可能なビデオ動体検知、人の検知、時刻フィルタ
VADP パッケージスマートモーション検知、トレンドマイクロ (3年間の無料試用期間)
アラームおよびイベント
アラームトリガーオーディオ検出、タンパー検出、サイバーセキュリティイベント (ブルートフォース攻撃イベント、サイバー攻撃イベント、不正接続隔離イベント)、外部入力、手動トリガー、動体検知、定期トリガー、録画通知、SDカード寿命通知、衝撃検知、システムブート
イベントアクションオーディオクリップ、カメラリンク、外部出力、電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード、プッシュ通知経由のイベント通知
電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード経由のファイルアップロード
一般
コネクタ M12 4ピン D-coded、メスコネクタ (10/100Mbpsネットワーク/PoE接続用)
M12 5ピン A-coded、DC 24Vヒータ用のオスコM12 4ピン D-coded、メスコネクタ (10/100Mbpsネットワーク/PoE接続用)
外部マイク入力
外部ライン出力
外部入力
外部出力
LEDインジケータシステム電源および動作状態の表示
電源入力 カメラ:IEEE 802.3af PoE Class 0
ヒータ:DC 24V
消費電力 カメラ:最大 10.26 W/ 6.08 W (IR オン/オフ)
ヒータ:24 W
外形寸法122 × 180 × 59 mm
質量812 g
ハウジングIP68、IP6K9K、NEMA 4X、IK10+のケースで、ARコートガラスを採用
認証EMC:CE (EN 55035、EN 55032 Class A)、FCC (FCC Part 15 Subpart B Class A)、RCM (AS/NZS CISPR 32 Class A)、VCCI (VCCI-CISPR 32 Class A) ;安全性認定:UL (UL 62368-1)、CB (IEC/EN 62368-1、IEC/EN 60950-22、IEC/EN 62471) ;環境:IK10+ (IEC 62262)、IP68/6K9K (IEC 60529)、NEMA (NEMA 250 Type 4X) ;高速道路:EN 50155:2017 (OT4/ST1)、EN 50121-3-2:2016、EN 60068-2-1:2007、EN 60068-2-2:2007、EN 61373:2010、EN 45545-2、IEC 60571 Ed 3.0IEC 62236-3-2 Ed 3.0) ;車両:ECE R118;BI:BSMI (EMC:CNS 13438、安全性:CNS 14336-1)
動作温度 起動時温度:-40 ~ 70℃
稼動中温度:
-40 ~ 60℃ (IR オフ)
-40 ~ 70℃ (IR オン)
湿度98% RH (結露なきこと)
保証36ヶ月
システム要件
OS Microsoft Windows 10/8/7
Mac 10.12 (Chromeのみ)
ブラウザ Chrome 58.0 以上
Internet Explorer 10/11
その他再生プレーヤーVLC:1.1.11 以上
同梱付属品
パッケージ内容クイックインストレーションガイド、アライメントステッカー、スクリュードライバー、アクセサリバッグ

別売りケーブルが必要です。

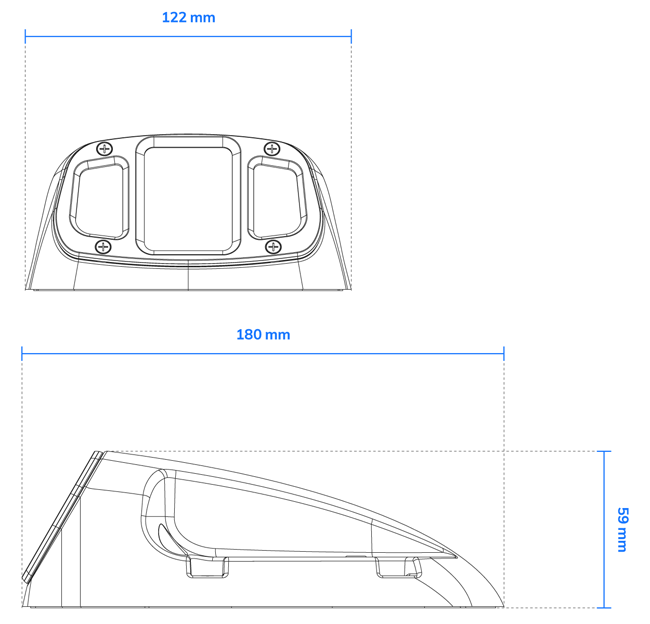

サイズ (単位 = mm)

サイズ
MD9584-Hモバイルドーム型ネットワークカメラ
