Nuvo-2822 NEW
Intel®Alder Lake N搭載 コンパクト拡張ボックスPC, PCIe・PCI各2スロット内蔵
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Intel® Alder Lake N97プロセッサー12W、Eコア4基搭載
- PCIeスロット×2、PCIスロット×2
- 2x GbE、2x USB3.2 および 2x USB2.0ポート
- ストレージ用M.2 2280 x 1、RS232/422/485 x 1、RS232 x 3
- DP++ x 1、HDMI 1.4b x 1
- 4チャンネル絶縁DI + 4チャンネル絶縁DO
- 12～24V DC入力、シャットダウン時の超低消費電力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
Nuvo-2822はIntel® Alder Lake N CPUを搭載したコンパクトな拡張ボックスPCで、2つのPCIeスロットと2つのPCIスロットを備えています。拡張スロットはさまざまなフレームグラバー、モーションコントロールカード、COMポート拡張カード、データ収集カードをサポートするように設計されています。
従来のNuvo-2400シリーズと比較して最大5倍の性能向上を実現した新しいNuvo-2822は、広範なI/Oインターフェースから取得した膨大な量のデータをリアルタイムで効率的に処理することができます。I210-ITコントローラを搭載した2つのイーサネットポートと、マシンビジョンアプリケーション用の産業用カメラを接続し保護するためのスクリューロックを備えた2つのUSB 3.2 Gen 2ポートを備えています。さらに、Nuvo-2822は8チャンネル絶縁DIOと4つのCOMポートをサポートし、さまざまな産業用センサー、インジケーター、モーター、アクチュエーターとの通信と制御が可能です。
また、スタンバイ (S4/S5) モード時の消費電力を最小限に抑える独自の「スーパーパワーセーブモード」を搭載し、電力使用量を大幅に削減します。コンパクトなサイズのため、限られたスペースや小さなキャビネットにも設置可能です。汎用性の高いPCIeおよびPCI拡張カードをサポートしているため、産業用制御およびマシンオートメーションアプリケーションに最適です。
| システムコア | |
| プロセッサー | Intel® Alder Lake N97プロセッサー (4C/4T, 2.0/3.6 GHz, 12W TDP) |
|---|---|
| グラフィックス | Integrated Intel® UHD Graphics with 24EUs |
| メモリー | 最大16 GB DDR5-4800 SDRAM (1× SODIMM ソケット) |
| TPM | dTPM 2.0をサポート |
| I/Oインターフェース | |
| イーサネットポート | 2x Gb イーサネットポート Intel I210-IT (1x WoL付き) |
| USB3.2 | 2x USB 3.2 Gen2 ポート (スクリューロック付き) |
| USB2.0 | 2x USB 2.0ポート (スクリューロック付き) |
| ビデオポート | 1x DP++, 対応解像度：4096 × 2160 1x HDMI1.4b, 対応解像度：3840 × 2160 30Hz |
| シリアルポート | 1x ソフトウェアプログラム可能な RS-232/422/485 ポート (COM1) 3x 3ワイヤー RS-232 ポート (COM2/3/4) |
| 絶縁DIO | 4チャネル絶縁DI および 4チャネル絶縁DO |
| ストレージインターフェース | |
| M.2 SATA | 1x M.2 2280 SATAインターフェース |
| 内蔵I/Oインターフェース | |
| PCIエクスプレス | 1x PCIe x4 スロット @ Gen3, 4-lanes 1x PCIe x4 スロット @ Gen3, 1-lanes |
| PCI | 2x 33MHz/32-bit 5V PCI スロット |
| 電源供給 | |
| DC入力 | 1x DC12～24V入力用2ピンプラグ式端子台 |
| リモート制御 および LED出力 | 1x 10ピン (2x5) ウェハ・コネクタ (リモート・オン/オフ制御 および ステータスLED出力用) |
| 筐体特性 | |
| 寸法 | 164.6mm (W) × 214.6mm (D) × 135.6mm (H) |
| 重さ | 2.3 kg |
| 取り付け方法 | ウォールマウント (オプション) |
| ファン | システム放熱用80mm × 80mmファン (オプション) |
| 環境特性 | |
| 動作温度 | ファンキット有：-10°C ～ 70°C（1）（2） ファンキット無：-10°C ～ 60°C（1） |
| 保管温度 | -40°C ～ 85°C |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 振動 | MIL-STD-810H, Method 514.8, Category 4 |
| 衝撃 | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCC Class A, according (EN 55032 および EN 55035に準拠) |
- 動作温度が氷点下および60℃を超える場合は、広温度対応SSD (Solid State Disk) が必要です。
- 60℃を超える周囲温度での動作には、オプションのファンキットをお勧めします。

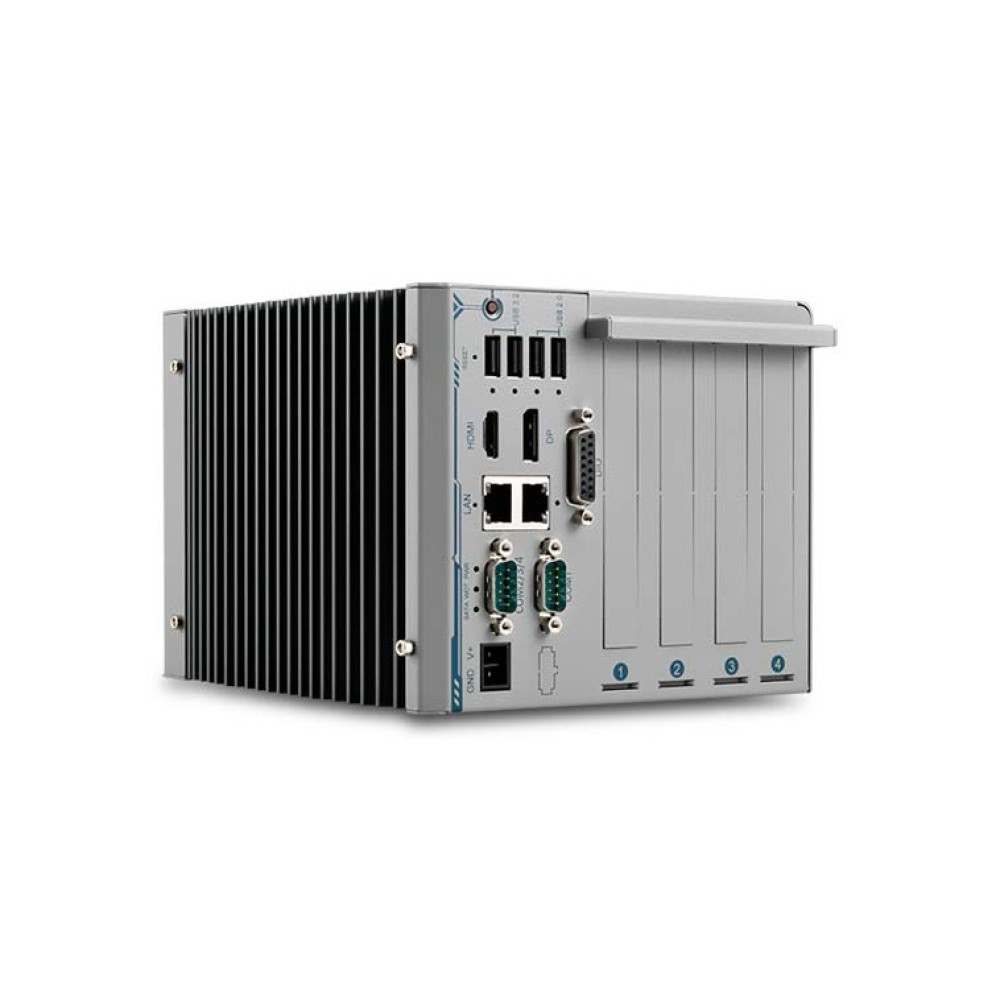

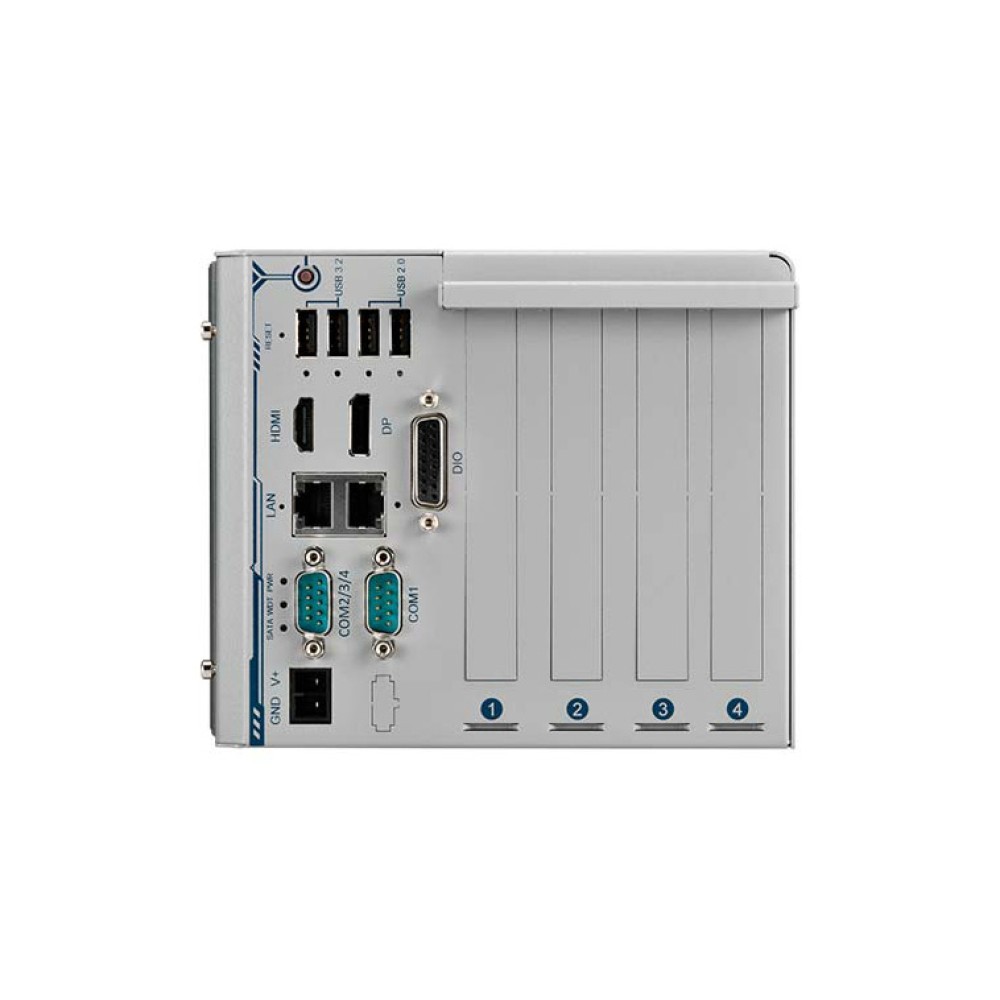

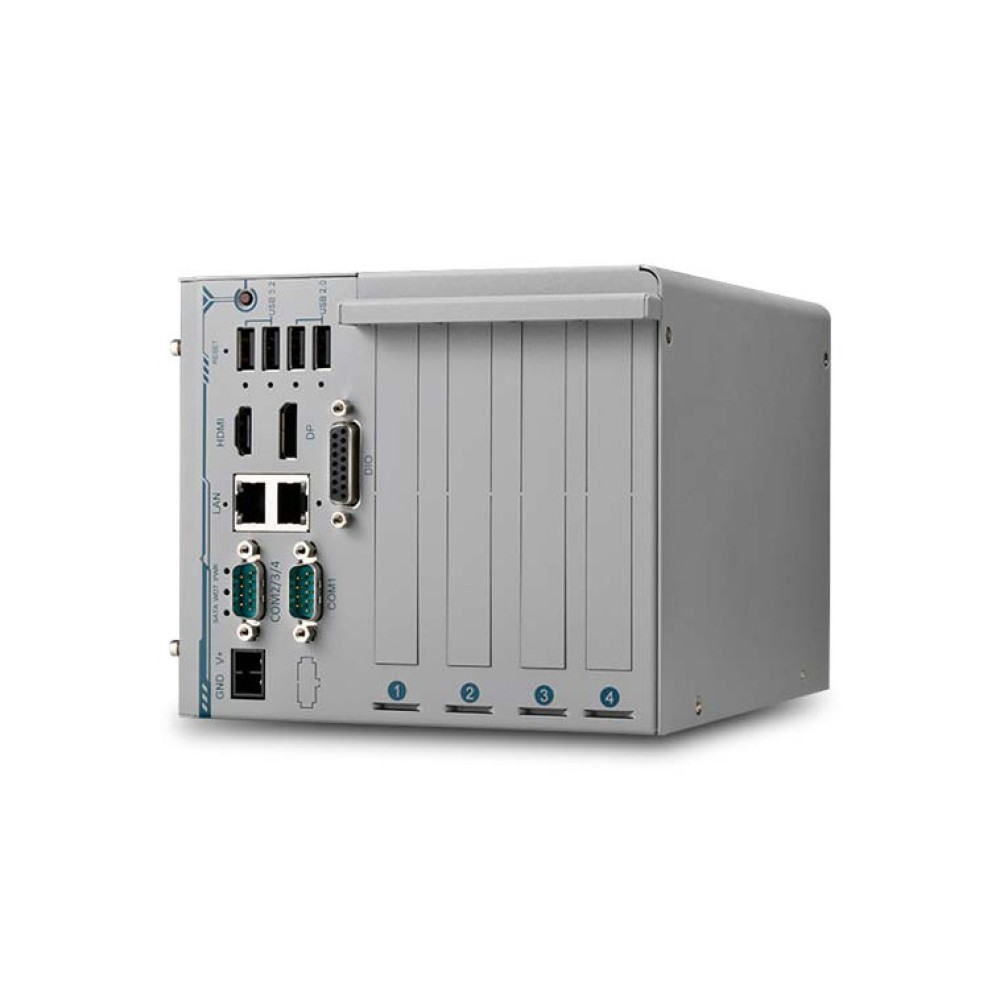

外観
サイズ (単位=mm)
| Nuvo-2822 | Intel® Alder Lake N搭載 コンパクト拡張ボックスPC, PCIe・PCI各2スロット内蔵 |
|---|
オプションアクセサリ
| PA-160W-OW | 160W AC/DC電源アダプター 20V/8A; 18AWGx4C/120cm 端子台用コード端末端子 動作温度：-30°C～70°C |
|---|---|
| PA-280W-ET2 | 280W AC/DC電源アダプター 24V/11.67A; 16AWG/100cm 端子台用コードエンド端子 動作温度：-30°C～60°C |
| Wmkit-Nuvo2822 | Nuvo-2822アッセンブリー用ウォールマウントキット |
| AccsyBx-FAN-Nuvo-2822 | Nuvo-2822シリーズ用ファンアセンブリ 80×80×15 mm |
| Cbl-W212F-W210F-23CM | ケーブルウエハ2.0メス12P～10P 長さ：23cm |
