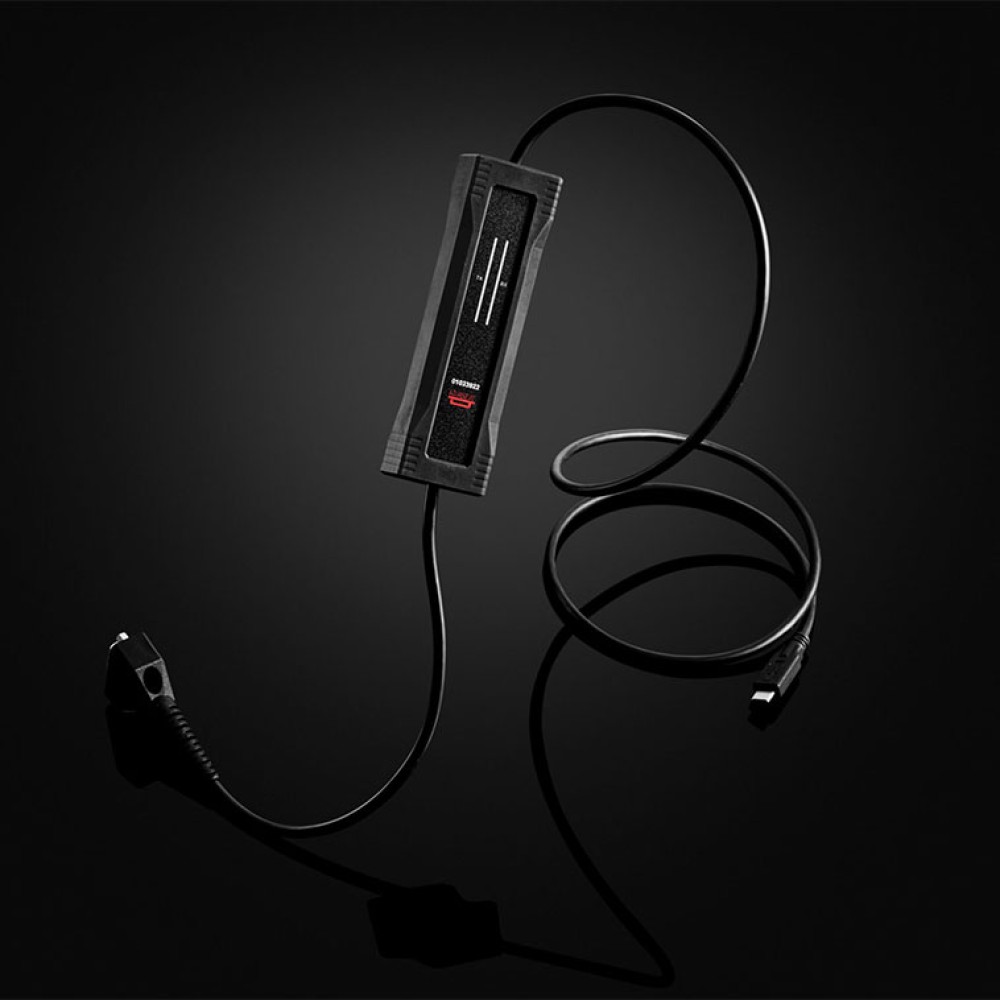

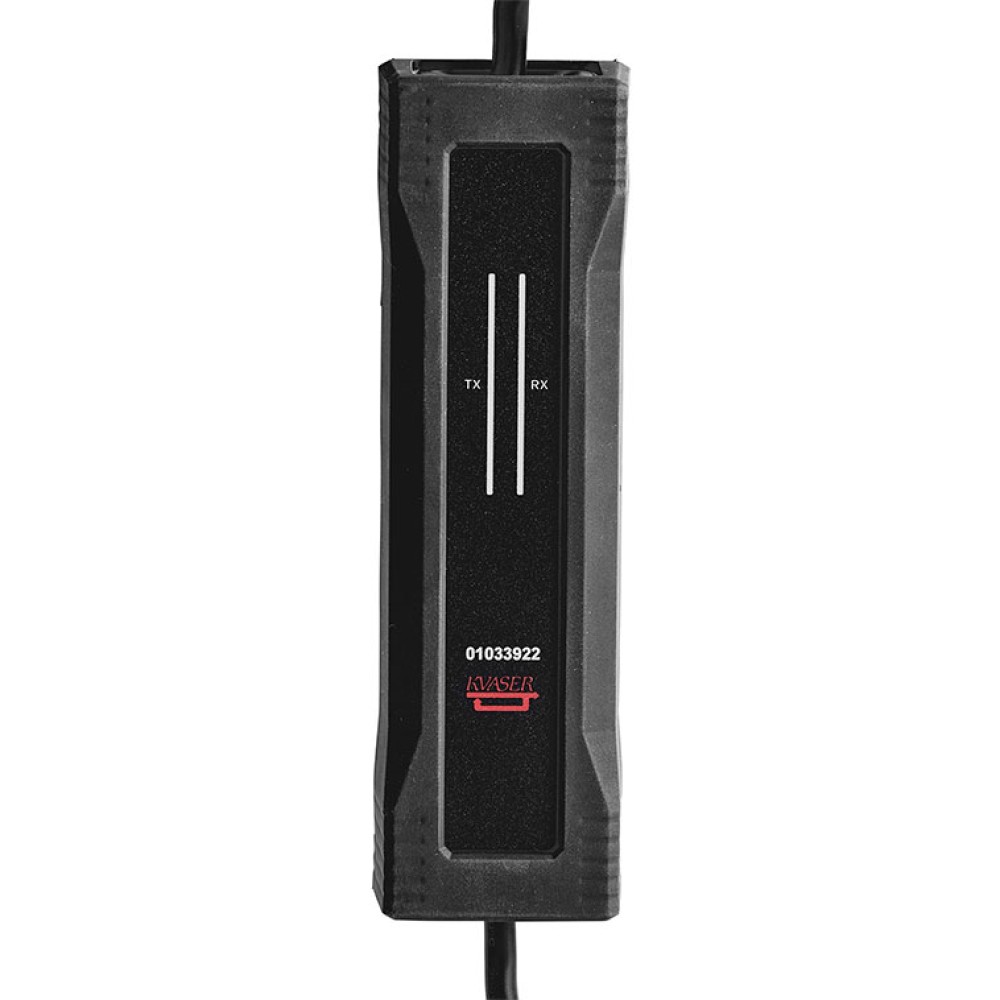

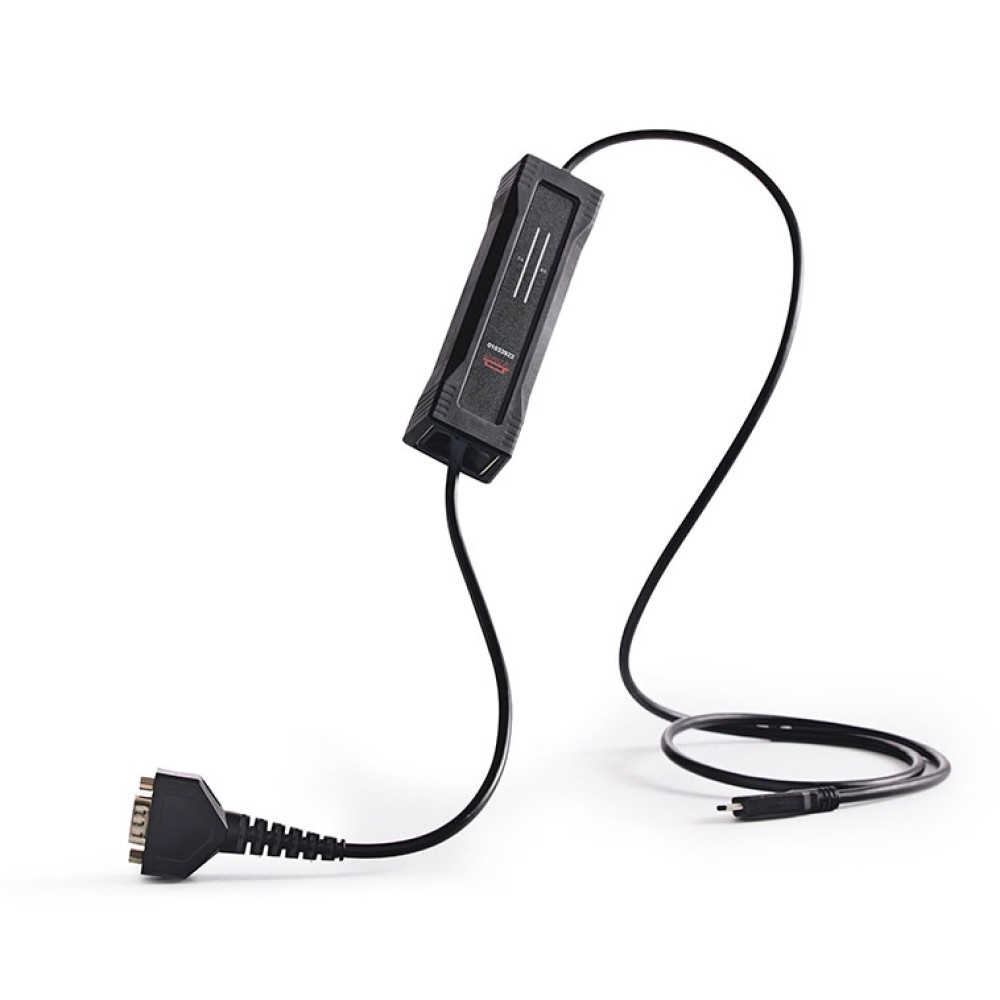

01340-7 Kvaser U100-C
シングルチャネル CAN/CAN FD USB Type-Cインターフェース, ガルバニック絶縁
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大8Mbit/秒のCAN FDをサポート (物理層を正しく実装した場合)
- 11ビット (CAN 2.0A) および 29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポート
- アナライザーツール用のサイレントモードをサポート - 干渉することなくバスをリッスン可能
- 強化ガルバニック絶縁 (5000 VAC rmsを60秒間適用して設計を検証)
- 20000メッセージ/秒、それぞれ 50μsの分解能でタイムスタンプ
- 産業用グレードの温度範囲、-40℃ ～ + 85℃
- USB-Cコネクター
- Type-C USBコネクター経由で電源供給 (Type-A USBコネクターも利用可能)
- DB-9コネクター (他のコネクターも利用可能)
- 10 Kbit/秒から1Mbit/秒までのビットレートをサポート
- TPEでオーバーモールドされた軽量なグラスファイバー強化ポリアミド製ハウジング
- IP67準拠
- 直感的なLED UI
- SocketCANをサポート
- J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理
- Kvaser CANlibにより、他のKvaser CANハードウェア用に作成されたアプリケーションと完全な互換性
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
効率的なコネクティビティを実現するゲートウェイ
ガルバニック絶縁を備えた堅牢なシングルチャネルCAN/CAN FD USB Type-Cインターフェース
最新のノート型やその他のパソコンにはUSB-Cスロットしか搭載されていないため、Kvaserの堅牢なシングルチャネルCAN/CAN FD - USBインターフェースのU100シリーズに、Kvaser U100-C (01340-7) が追加されました。このインターフェースは、DB-9コネクターを備えた標準のKvaser U100をベースにしていますが、標準のUSB Type “A” コネクターを、小型のUSB-C形式に置き換えています。Kvaser U100-Cは、同じシリーズの他のデバイスと同様にUSBバス経由で電源供給されます。
堅牢で、ガルバニック強化され、信号と電源が絶縁されたKvaser U100シリーズは、強固な電気的保護と、振動、衝撃、落下に強いハウジング、高品質のケーブルを提供し、CANインターフェース設計の新たな基準を確立します。
U100シリーズの他のバリエーションでは、標準USB Type “A” コネクターと9ピンD-SUB、M12またはOBD-II CANコネクターを組み合わせています。また、標準USB Type “A” コネクターと9ピンD-SUBコネクターを組み合わせたプレシジョンバージョンのKvaser U100Pも提供されています。
動画：Kvaser U100 - 革新的で堅牢なCAN FD - USBインターフェース
| CANビットレート | 10 - 1000 kbp/秒 |
|---|---|
| CANチャネル | 1 |
| CAN FDビットレート | 最大 8 Mbit/秒 |
| CANトランシーバー | ISO 11898-2に準拠 |
| 認証 | CE, FCC |
| サイズ | 本体：38 × 128 × 26 mm |
| 重さ | 167 g |
| エラーカウンター読取 | なし |
| エラーフレーム生成 | なし |
| ガルバニック絶縁 | あり |
| インターフェース | USB, CAN |
| 最大メッセージレート | 20000メッセージ/秒 |
| OS | Linux, Windows(※) |
| 消費電流 | 標準 250 mA |
| サイレントモード | なし |
| 温度範囲 | -40 ～ 85℃ |
| タイムスタンプ分解能 | 100 μs |
| カテゴリー | インターフェース, ハードウェア, CAN |
| コネクター | DSUB-9 |
| IP定格ハウジング | IP67 |
| ケース材質 | PA/TPE |
| CAN FD | あり |
- Windows 7, 8, 10 (IA-32 および x86-64)
Windows 11 (x86-64)
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, ソフトウェア, ドライバーは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicで書かれた完全なドキュメントと多くのプログラムサンプルが含まれています。
- すべてのKvaserCANインターフェースボードは共通のソフトウェアAPIを共有しています。 1つのインターフェースタイプ用に作成されたプログラムは、他のインターフェースタイプを変更せずに実行されます。
- J2534アプリケーションプログラミングインターフェースが利用可能
- RP1210Aアプリケーションプログラミングインターフェースが利用可能
- WindowsHTMLヘルプおよびAdobe Acrobat形式のオンラインドキュメント
| 01340-7 Kvaser U100-C | サイレントモードサポート ガルバニック絶縁 IP67 インターフェース：USB, CAN CANチャネル：1 コネクター：DSUB-9 動作温度：-40～85℃ |
|---|
