232OTTL

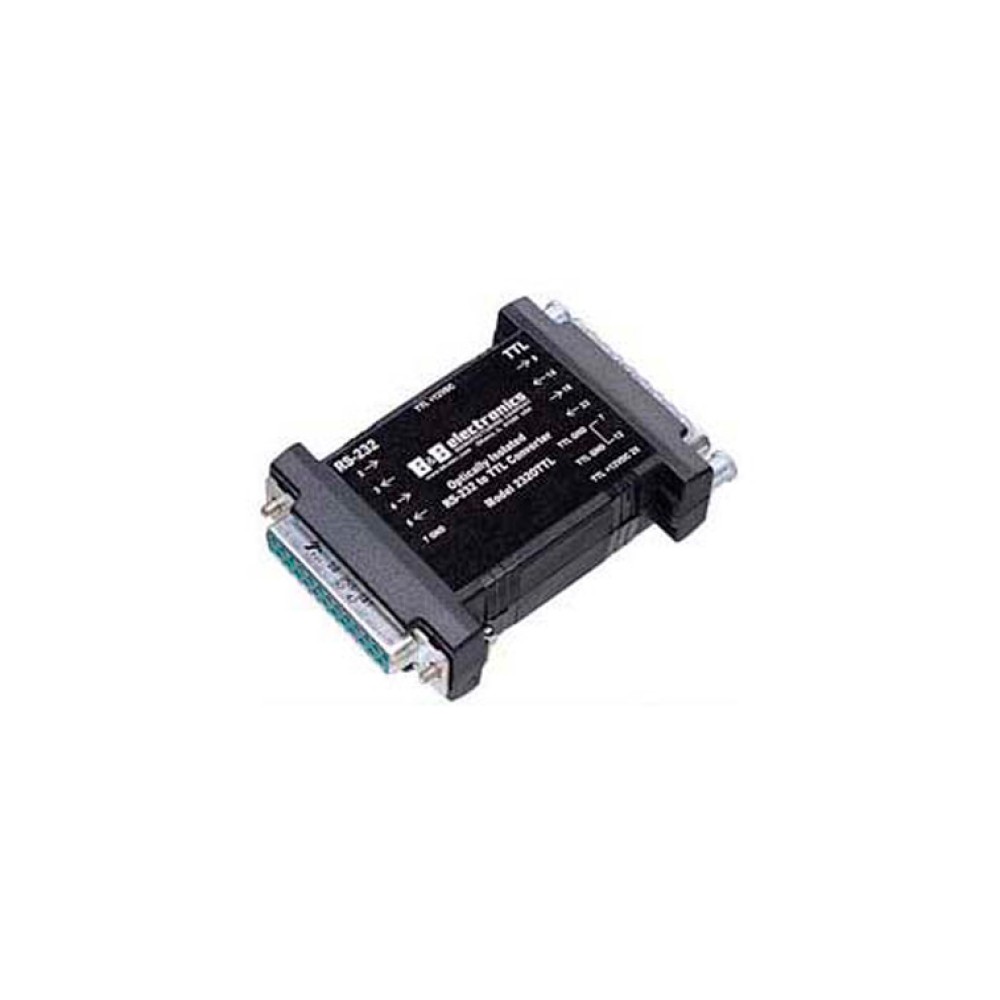

RS-232C⇒TTLコンバーター DB25(F)⇒DB25(M)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- DB25(F)⇒DB25(M)
- 2000Vオプティカルアイソレーション (RS-232C/TTL間)
- 最大38.4kbps
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 仕様
- 詳細情報
- 型番
| RS-232Cコネクタ | DB-25(F) |
|---|---|
| TTLコネクタ | DB-25(M) |
| 最大速度 | 38.4Kbps |
| 信号 | 4チャンネル, TD, RD, RTS, CTS RS-232 side pinned out as DCE TTL/CMOS compatible voltage levels (low < 0.8V, high > 2.0V) Inverted outputs (non-inverted available with modification) |
| 電源 | 外部電源 |
| 電源 (RS-232C側) | Port-powered by TD, DTR, and RTS (requires two lines in any state) Or +12 ～ 16VDC at 30mA maximum on pins 25 and 12 |
| 電源 (TTL側) | +12 ～ 16VDC at 25mA maximum on power jack or pins 25 and 12 (+5VDC available with modification) |
| サイズ | 7.8 × 5.4 × 2.1 cm (L×W×H) |
| 環境 | 0 ～ 70℃ |
| 232OTTL | RS-232C⇒TTLコンバーター DB25(F)⇒DB25(M) |
|---|
