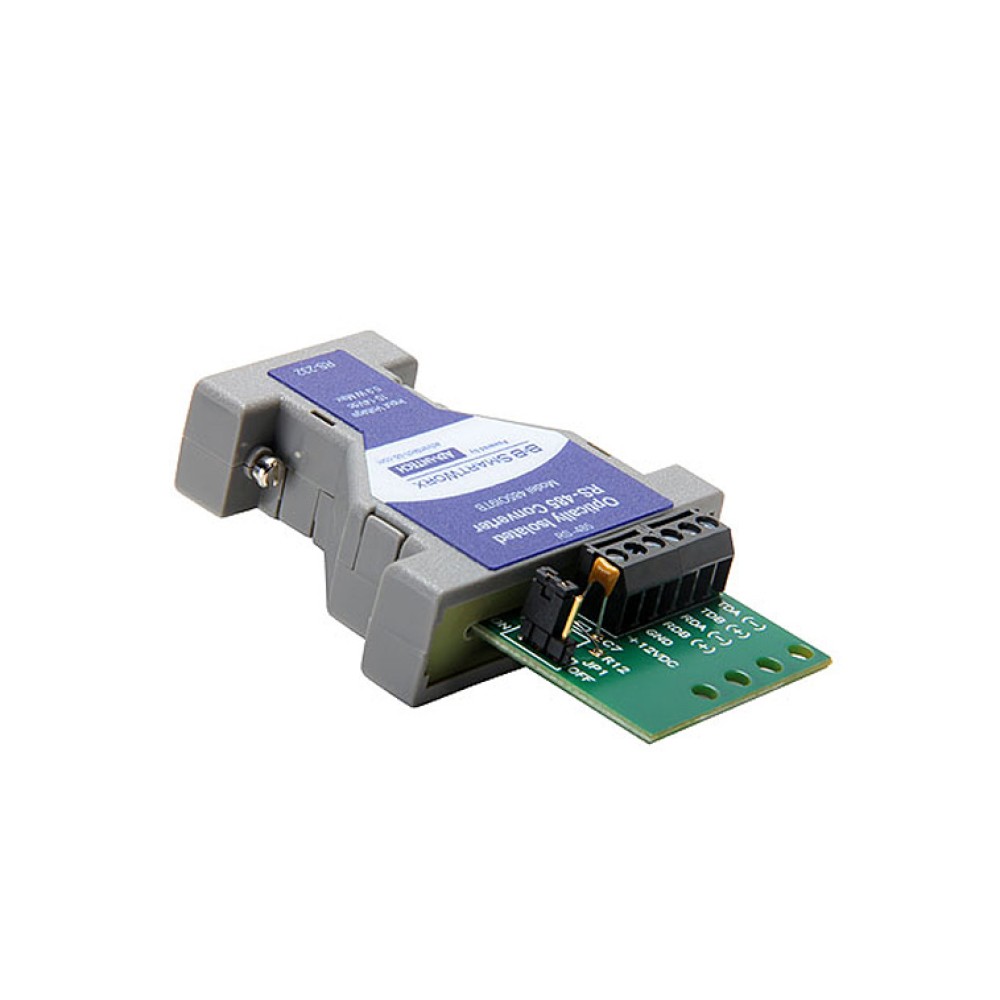

BB-485OI9TB

オプティカルアイソレーションRS-232C⇔RS-422/485 コンバーター

主な製品特長

RS-232C側DB-9(F)⇒RS-422/485側ターミナルブロック
制御に特別なソフトウェア不要
最大115.2kbps
RS-232C信号 1200m延長

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

485OI9TBは、オプティカルアイソレーションされたコンバータです。不平衡、全2重RS-232C信号を平衡の全2重 (4線) または半2重 (2線) RS-485信号に変換します。
1500V RMS オプティカルアイソレーション (RS-232C/RS-485間のデータライン/グランド間) PCのハンドシェークラインから電源の供給を受けます。RS-422/485側は、外部電源から電力を供給します。

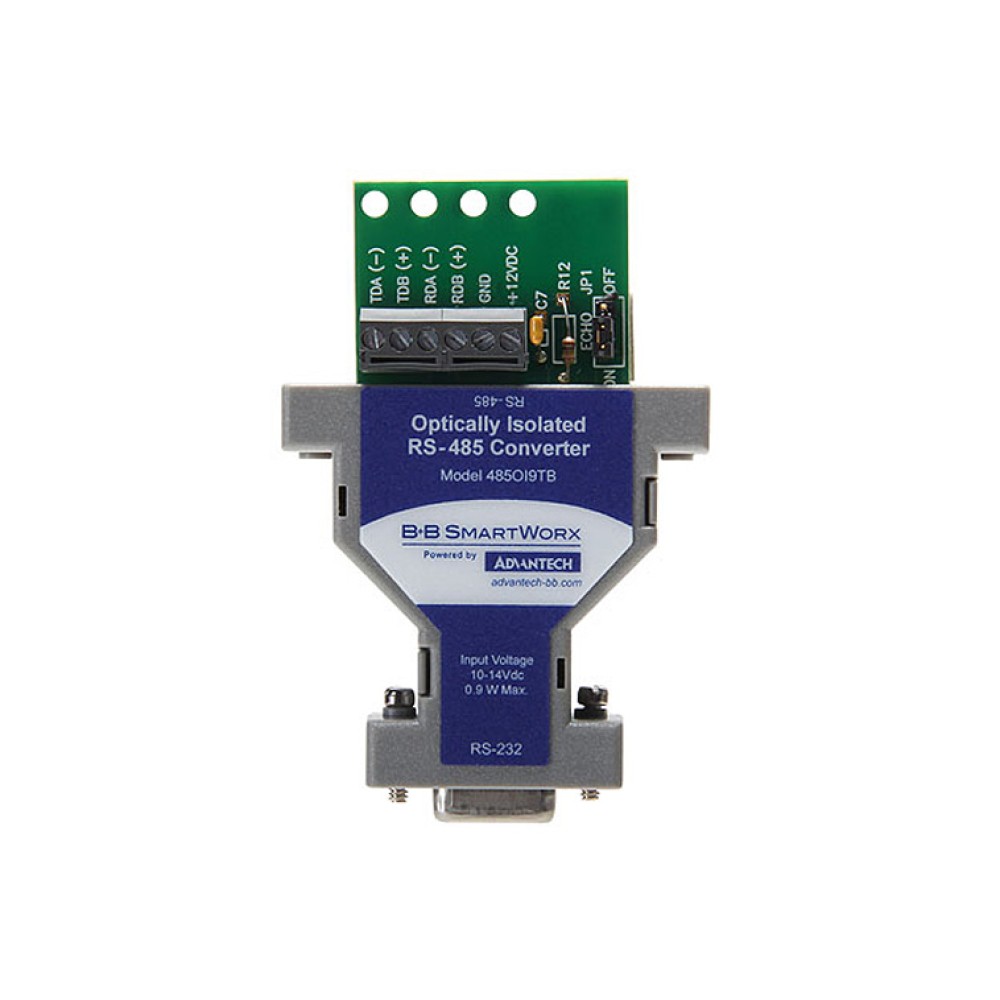

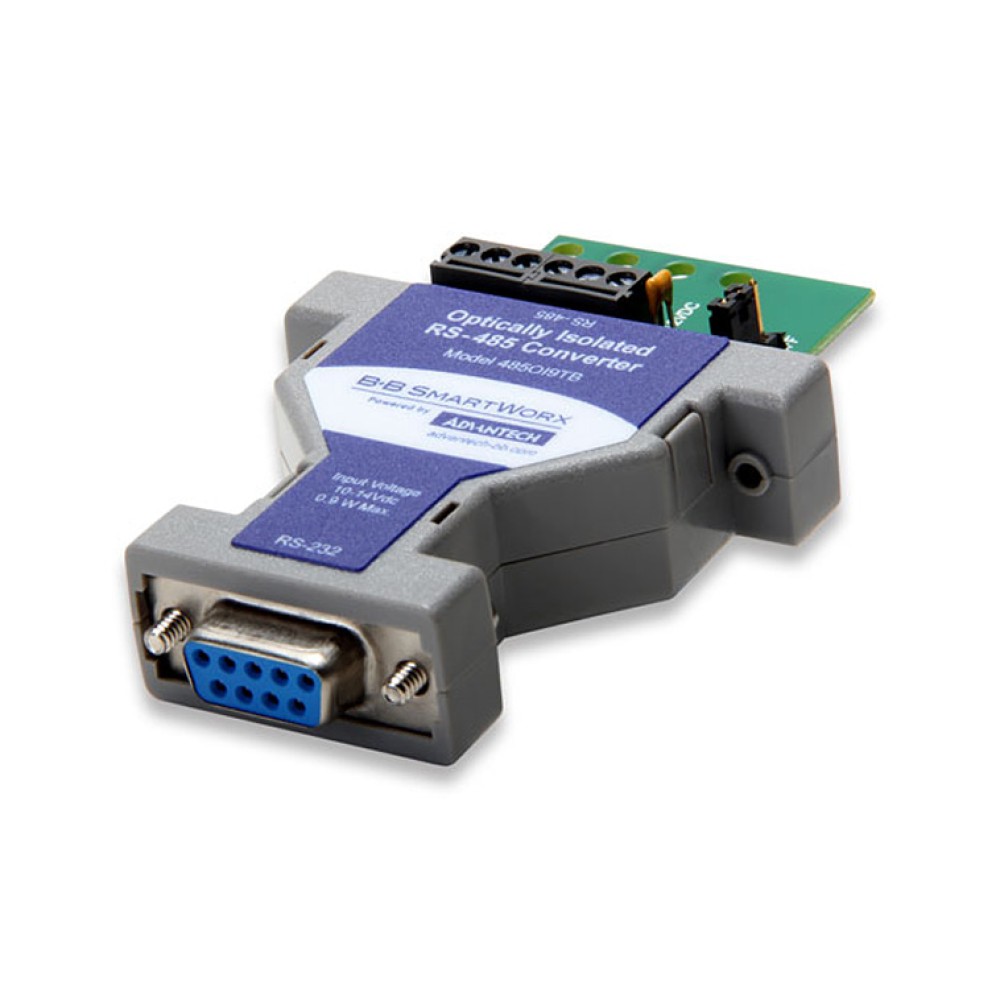

RS-232C側のコネクタは、DB-9(F)、RS-422/48側は、6端子のターミナルブロックを使用しています。

入力電圧 (RS-232C側)	DTR or RTS
RS-422/485側	12VDC
アイソレーション	1500V RMS
RS-232C側コネクタ	DB-9
RS-422/485側コネクタ	ターミナルブロック
データレート	115.2kbps
レシーバサポート数	最大32
ハンドシェークライン	High
距離	最大1200m
認証	CE

制御の方法：TDライン上の送信は、RS-485ドライバがモノステーブルマルチバイブレーターに対してタイムアウトしないようにイネーブルにします。トランスミッタは、最後のキャラクタを送信した約1ms後にデセーブルとなります。このため特別な制御ソフトウェアを必要としません。この1msのタイムアウトは、9600bpsまたは以上のデータレートに適用されます。他のタイムアウトが必要の場合は、Table 1により変更できます。

Table 1

	Switch 1 TX Enable	Switch 2 RX Enable	Switch 3 2/4 Wire	Switch 4 2/4 Wire
RS-485 2-Wire (Half Duplex)	ON	ON	ON	ON
RS-485 4-Wire (Full Duplex)	ON	OFF	OFF	OFF
RS-422 (Full Duplex)	OFF	OFF	OFF	OFF

Table 2

	Switch 6	Switch 7	Switch 8	R11	Timeout (ms)
1200	OFF	OFF	OFF	820 KΩ	8.33
2400	OFF	OFF	ON	NOT USED	4.16
4800	OFF	ON	OFF	NOT USED	2.08
9600	ON	OFF	OFF	NOT USED	1.04
19200	ON	ON	ON	NOT USED	.580
38400	OFF	OFF	OFF	27 KΩ	.260
57600	OFF	OFF	OFF	16 KΩ	.176
115200	OFF	OFF	OFF	8.2 KΩ	.0868
