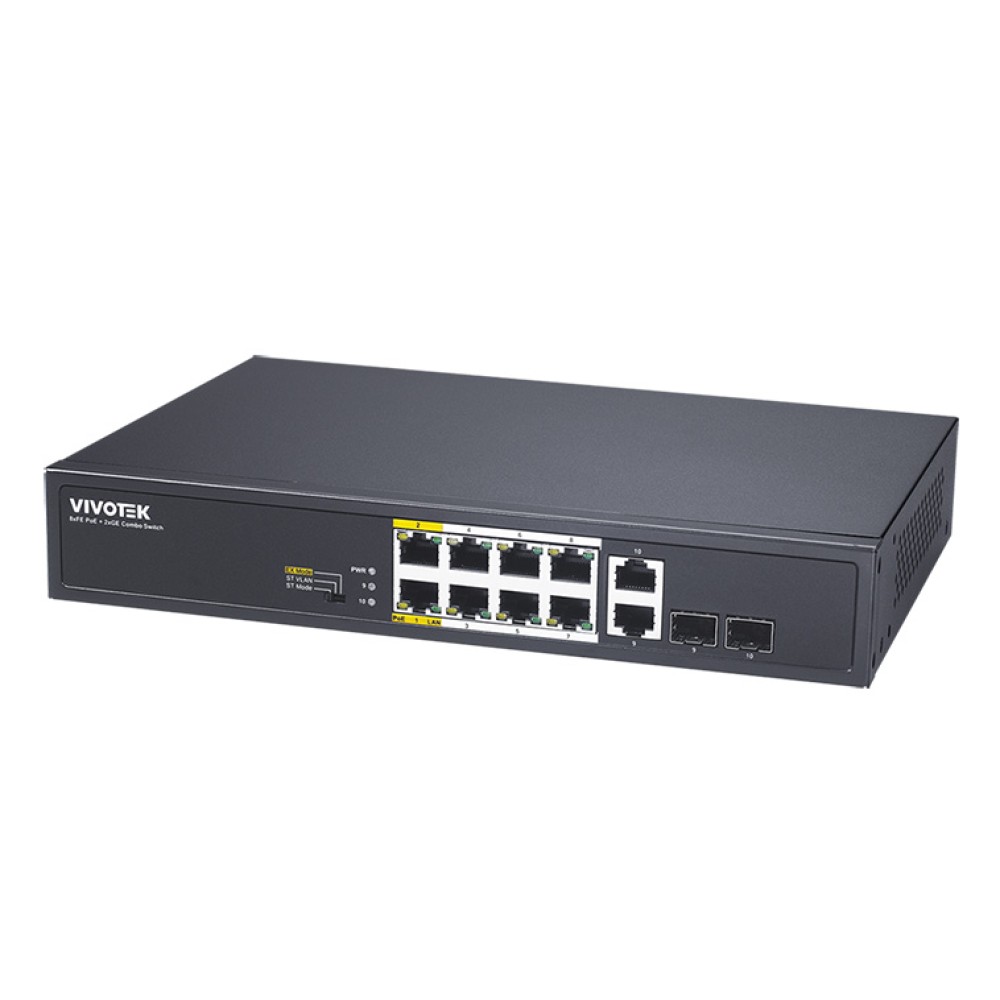

AW-FGT-100D-120
FE PoEポート×8,GEポート×2 アンマネージド コンボスイッチ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 15.4W/30W 802.3af/802.3at準拠
- 各ポート 6KV PoEサージ保護
- 4KV ACサージ保護
- 20%の入力電圧許容範囲 (280VAC 4時間, 300VAC 1分)
- 回路保護機能により、ポート間の電力干渉を防止
- PoE PD (パワーデバイス) を自動検出

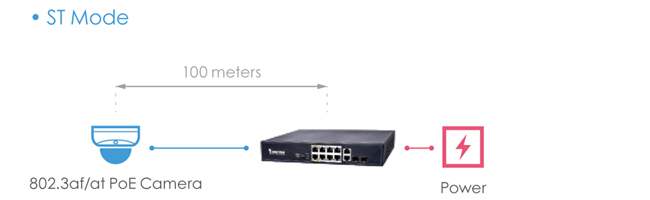

- STモード：全てのポート経由で最大100m @ 100MbpsのPoEカメラに接続可能

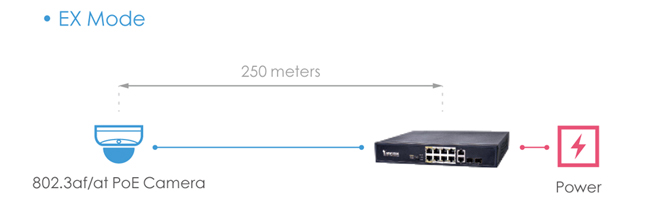

- EXモード：EX PoEポート経由で最大250m @ 10Mbpsの802.3af/at対応カメラに接続可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
DIPスイッチを搭載したAW-FGT-100D-120は、EXモード、ST VLAN、STモードで使用することができます。特にIP監視アプリケーション向けに設計されており、STモードでは標準の802.3af/at PoE機能を提供します。EXモードでは、EXポートを経由して、1本のケーブルで最大250mまでデータと電力を伝送し、長距離のPoE IPカメラに対応します。本シリーズは、入力電圧の許容範囲を20%拡大し (280VAC 4時間、300VAC 1分)、AC電源の雷サージ保護とPoEサージ保護機能を搭載して、不安定な外部AC電源、雷サージ、電力スパイクによる被害を防ぎます。これらの独自機能により、破損したユニットの交換に伴うコストを削減することができます。
使用例
| レンジガイド | 802.3af/at PoEカメラ |
|---|---|
| 各ポート @ STモード | 100M @ 100Mbps |
| EXポート @ EXモード | 250M @ 10Mbps |
EXモード：Cat.6以上のUTP/STPケーブルの使用を強く推奨します。低品質のケーブルを使用すると、配線距離が大幅に制限されます。
| ショートハイライト | FE PoEポート×8, GE コンボスイッチ×2 |
|---|---|
| ネットワーク仕様 | |
| 10/100Mbps RJ45 PoEポート | 8 |
| ギガビット RJ45/SFPコンボポート | 2 |
| EXモード PoEポート (250M @ 10Mbps) | 2 |
| イーサネット機能 | |
| スイッチング帯域幅 | 5.6 Gbps |
| Macテーブル | 4 K |
| ジャンボフレーム | 1,536 バイト |
| オートMDI/MDI-X, オートネゴシエーション | 対応 |
| 電源仕様 | |
| 入力電圧 | 100VAC ～ 240VAC |
| 最大PoE出力電圧 | 各ポート 54VDC, 最大30W |
| PoE 総電力バジェット | 115W |
| 消費電力 | 120W |
| IEEE 802.3af/at | 対応 |
| 電源ピンアサイン | 1/2(+), 3/6(-) |
| PoE PD自動検出 | 対応 |
| サージ保護/各PoEポート | 6 KV |
| AC電源のサージ保護 | 4 KV |
| 一般 | |
| 動作温度 | 0℃ ～ 50℃ |
| 保管温度 | -20℃ ～ 70℃ |
| 動作湿度 | 10% ～ 90% (結露なきこと) |

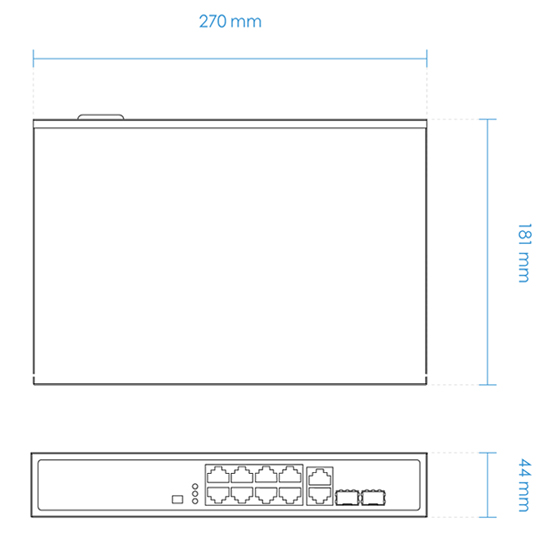

| 外形寸法 | 270 (L) × 181 (W) × 44 (H) mm |
| 重さ | 1.54 kg |
| 保証 | 2年 |
| 認証 | |
| EMC | CE, FCC, VCCI |
| 安全 | LVD EN62368-1 |
サイズ
| AW-FGT-100D-120 | FE PoEポート×8 GEポート×2 アンマネージド コンボスイッチ |
|---|
