CANFBカッパー・ツー・ファイバコンバータは、CAN信号をカッパーからファイバおよびファイバからカッパーへ収束ョンします。CANFBモデルは、ノイズの多い過酷な環境下でCAN (Control Area Network) システムのコンポーネントを破壊するサージおよび過渡現象から隔離し保護することができます。CANFBは、CANシステムのための光学的に絶縁されたカッパー・ツー・ファイバコンバータです。これは、システムの重要なセグメントをCANネットワークの他の部分から分離して保護します。コンバータは、プロトコルに依存しないため異なるCANプロトコルおよびフレーム長をすべて使用できます。

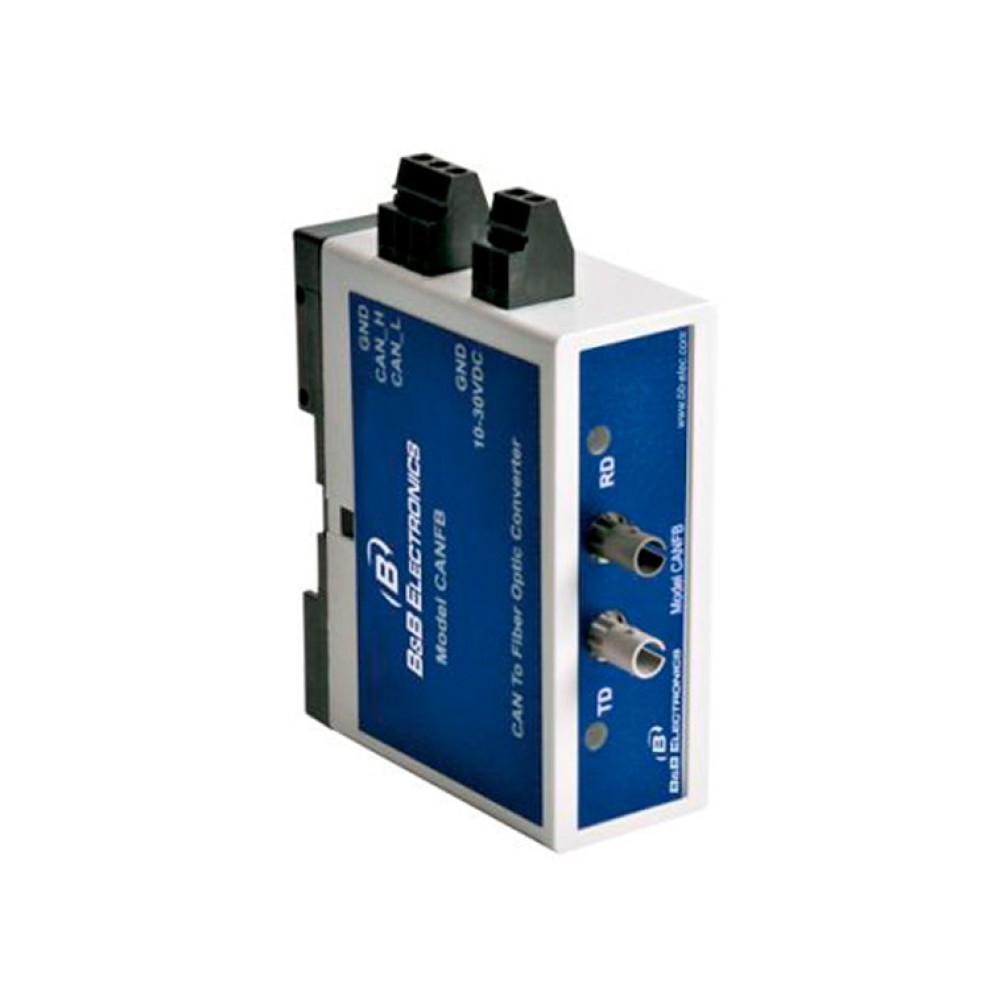

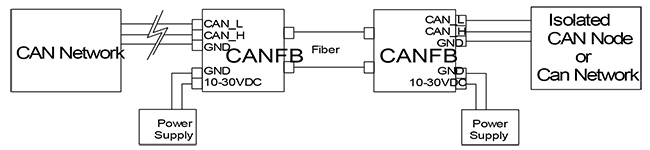

CANデバイスを接続するためには、2つのCANFBコンバータが必要です。CAN信号側のカッパー接続は、ターミナルブロック、ファイバ接続は、標準STコネクタを使用します。これらのシリアル・ツー・CANコンバータは、93 × 86 × 36mmサイズの堅牢なDINレールマウントケースに収納されているので産業用キャビネットへのインストールが容易です。なお、10-30VDC電源が必要です。

産業オートメーションにおけるCAN

CAN (Controller Area Network) の多層構造によりシリアルバス上のどのステーションも他のステーションと通信することが可能です。中央制御、自己診断、伝送エラーの訂正にも利点があります。多くのCANベースのハイレベルのプロトコルは、産業オートメーションアプリケーションで使用するために開発されました。CAN Application Layer (CAL)、CAN Kingdom、CAN-open、DeviceNetおよびSmart Distributed Systemは、これらのバリエーションの一部です。

ターミネーション

CANネットワークは、CAN仕様に従って両端で終端する必要があります。正常に終了しなかったネットワークにデータエラーがあるか、データが完全に失われている可能性があります。CANFBのボードには終端抵抗R8用のスペースがあります。終端には120オームの抵抗を推奨します。CANFBがネットワークのエンドにない場合は、CANFBを終端しません。
CANFBは、ビットワイズ対応であるため異なるボーレートを自動的に調整することができます。ビットワイズ対応は、すべての低位ビットを受信するときのみドライバをイネーブルにします。また、受信側のドライバは、低位ビット+最大2μ秒に対してディスエーブルにします。これによりCANFBからのデータのエコーバックが防止されますがノードが応答を返すことができます。

ボーレート/ビットワイズイネーブル

CANFBは、ビットワイズ対応であるため異なるボーレートを自動的に調整することができます。ビットワイズ対応は、すべての低位ビットを受信するときのみドライバをイネーブルにします。また、受信側のドライバは、低位ビット+最大2μ秒に対してディスエーブルにします。これによりCANOPからのデータのエコーバックが防止されますがノードが応答を返すことができます。使用するファイバの最大長は、使用されるボーレート、CANFBおよびカッパー線の長さに依存します。CANバスは、1ビットタイムで応答する必要があります。
