CE600
DVI・USB KVMエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- カテゴリ5eケーブルを使用してローカルとリモートユニットの距離を最長60mまで延長
- リモートコンソール(USBキーボード、USBマウス及びDVI対応モニター）から最長60m先にあるコンピューターまたはKVMスイッチへのアクセスが可能
- DVI-Dインターフェース対応、CE602はDVIデュアルリンク信号伝送に対応
- カテゴリ5eケーブル1本でA/V信号の伝送を実現したATENの独自技術搭載
- 2本目のカテゴリ5eケーブルではHDCP、RS-232、マイクロフォン及びデュアルリンク信号(CE602のみ)を伝送
- 延長距離に応じて手動で信号の補正が可能
- RS-232シリアルポート搭載 - タッチスクリーンやバーコードスキャナー等のシリアルデバイスやシリアルターミナルが接続可能（ボーレート115200bps）
- オーディオ対応 - ステレオスピーカー及びマイクロフォン対応
- 8KV/15KV静電放電防止機能搭載（接触電圧8KV、空中電圧15KV）
- ワイド画面対応
- 解像度 - 2,560×1,600@60Hz(デュアルリンク、40m。CE602のみ)、1,920×1,200@60Hz(30m)、1,024×768@60Hz(60m)、長距離の延長でも高品質で鮮明な画像の出力が可能
- ホットプラグ対応
- ラックマウント対応
- 簡単インストール - ソフトウェア不要、セットアップはケーブルを接続するだけ
- ファームウェアアップグレード対応
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CE600/CE602* はRS-232Cシリアル機能を備えたDVI・USB対応のKVMエクステンダです。本製品を使用すると、リモートコンソール(USBキーボード、モニター及びマウス)からコンピューターにアクセスできるので、コンソールは利用しやすい便利な場所に置きながら、コンピューターシステムは例えば、埃などが多い工場現場や建設現場の過酷な環境から離れた安全な場所に置くことができるというように、コンソールとコンピューターの設置場所を自由にアレンジできるのが特長です。
本製品はカテゴリ5eケーブル1本または2本で信号を延長します。カテゴリ5eケーブルを2本使用した場合、CE600はHDCP、RS-232C、マイクロフォンの各信号を転送し、最大で1,920×1,080の解像度に対応します。
CE602も使用ケーブルが2本の場合は同様にHDCP、RS-232C、マイクロフォンの各信号を転送しますが、デュアルリンク対応で最大で2,560×1,600の解像度がご利用いただけるため、より高い解像度が必要とされる環境に適しています。
*CE602は販売を終了いたしました。
【後継機種】 CE600
| 機能 | CE600L | CE600R | CE602L | CE602R | |
|---|---|---|---|---|---|
| コンピューター接続数 | 1 | - | 1 | - | |
| コンソール接続数 | 1 | 1 | 1 | 1 | |
| コンピューター側対応 インターフェース |
キーボード | USB | - | USB | - |
| マウス | |||||
| コンソール側対応 インターフェース |
キーボード | - | USB | - | USB |
| マウス | |||||
| コンピューター側 コネクター |
キーボード | USB タイプB メス× 1 | - | USB タイプB メス× 1 | - |
| マウス | |||||
| モニター | DVI-D メス× 1 | - | DVI-D メス× 1 | - | |
| スピーカー | ミニオーディオジャック× 1 | - | ミニオーディオジャック× 1 | - | |
| マイク | ミニオーディオジャック× 1 | - | ミニオーディオジャック× 1 | - | |
| RS-232 | DB9 ピンメス× 1 | - | DB9 ピンメス× 1 | - | |
| コンソール側 コネクター |
キーボード | - | USB タイプA メス× 1 | - | USB タイプA メス× 1 |
| マウス | - | USB タイプA メス× 1 | - | USB タイプA メス× 1 | |
| モニター | - | DVI-D メス× 1 | - | DVI-D メス× 1 | |
| スピーカー | - | ミニオーディオジャック× 1 | - | ミニオーディオジャック× 1 | |
| マイク | - | ミニオーディオジャック× 1 | - | ミニオーディオジャック× 1 | |
| RS-232 | - | DB9 ピンオス× 1 | - | DB9 ピンオス× 1 | |
| スイッチ | - | イコライザースライダー× 1 | - | イコライザースライダー× 1 | |
| 電源ジャック | DC電源ジャック× 1 | DC電源ジャック× 1 | |||
| ユニット間接続( サブ/ メイン) | RJ-45×2 | RJ-45×2 | |||
| LED | リンク | グリーン× 1 | グリーン× 1 | グリーン× 1 | グリーン× 1 |
| 電源 | グリーン× 1 | グリーン× 1 | グリーン× 1 | グリーン× 1 | |
| キーボード・ マウスエミュレーション |
USB | USB | |||
| 電源仕様( アダプタ) | 型番:0AD8-0605-24EG 入力:AC100 ～ 240V 50 ～ 60Hz 出力:DC5.3V 2.4A |
型番:0AD8-0605-24EG 入力:AC100 ～ 240V 50 ～ 60Hz 出力:DC5.3V 2.4A |
|||
| 消費電力 | 2.65W | 4.24W | 3.18W | 5.04W | |
| 最大延長距離 | 60m | 60m | |||
| 解像度 | 1,920 × 1,200@60Hz (30m) 1,024 × 768@60Hz (60m) |
2,560 × 1,600@60Hz (40m) 1,920 × 1,200@60Hz (30m) 1,024 × 768@60Hz (60m) |
|||
| 動作環境 | 動作温度 | 0 ～ 50℃ | 0 ～ 50℃ | ||
| 保管温度 | -20 ～ 60℃ | -20 ～ 60℃ | |||
| 湿度 | 0 ～ 80%RH、結露なきこと | 0 ～ 80%RH、結露なきこと | |||
| ケース材料 | メタル | メタル | |||
| 重量 | 480g | 480g | 480g | 480g | |
| サイズ(W × D × H） | 854 × 202 × 25 mm | 870 × 202 × 25 mm | 854 × 202 × 25 mm | 870 × 202 × 25 mm | |
| 同梱品 | 2L-7D02U(1.8m) ケーブル× 1 電源アダプター× 2 ラックマウントキット× 1 ユーザーマニュアル× 1 クイックスタートガイド× 1 接地線× 2 |
2L-7D02UD(1.8m) ケーブル× 1 電源アダプター× 2 ラックマウントキット× 1 ユーザーマニュアル× 1 クイックスタートガイド× 1 接地線× 2 |
|||
Detail

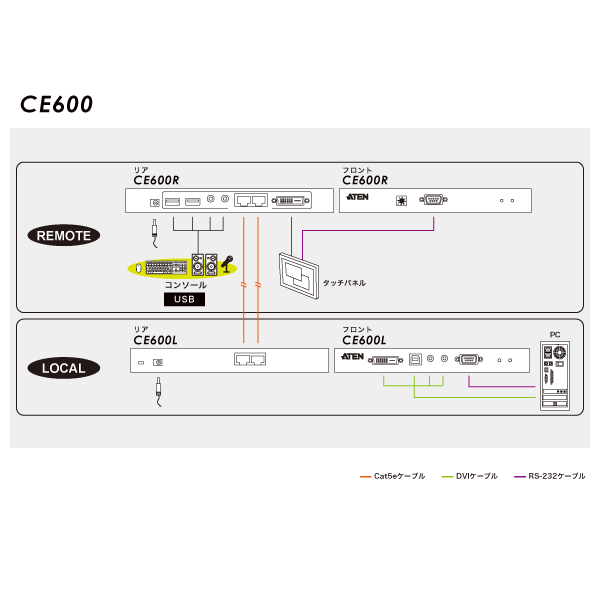

Diagram
| CE600 | DVI・USB KVMエクステンダ, 解像度 1,920 ×1,080 |
|---|---|
| CE602* | DVI・USB KVMエクステンダ, 解像度 2,560 ×1,600 |
*CE602は販売を終了いたしました。
【後継機種】 CE600
