CL1008

17インチLCD一体型 8ポートKVMドロワー

販売終了

本製品は販売を終了いたしました。

主な製品特長

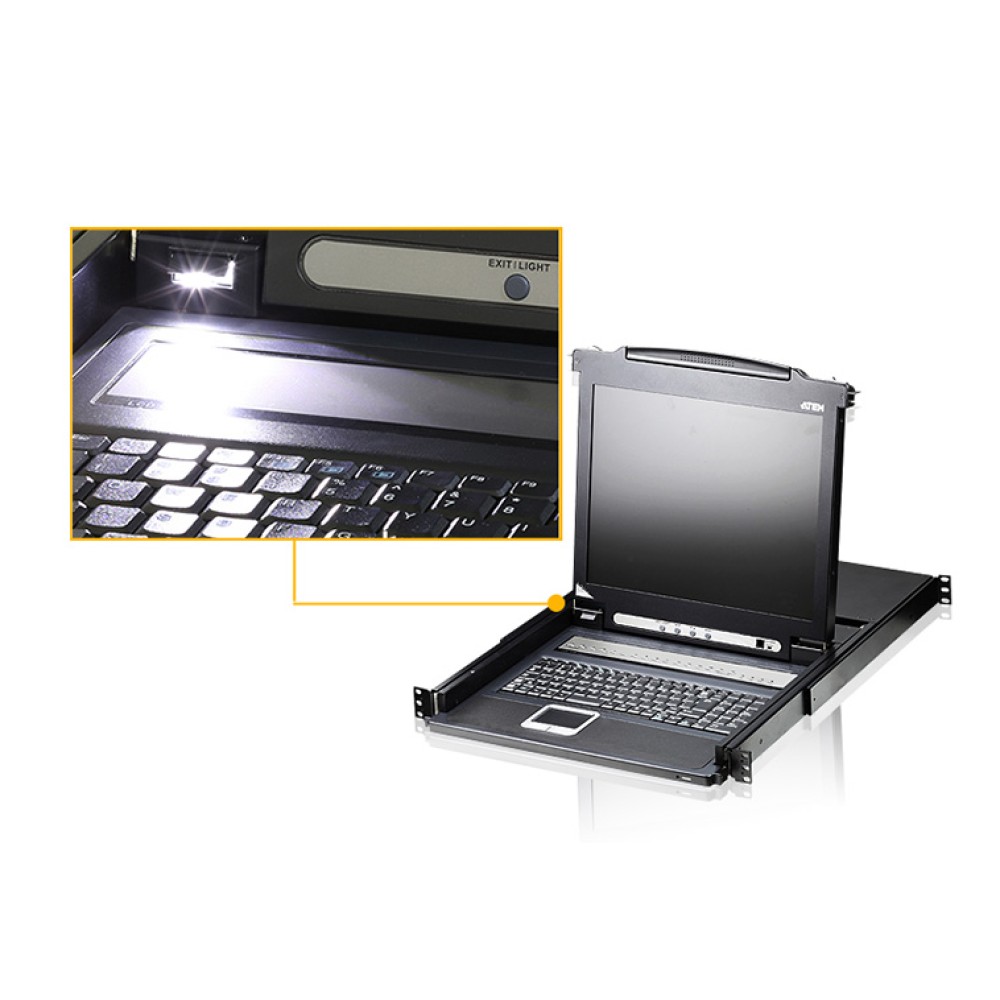

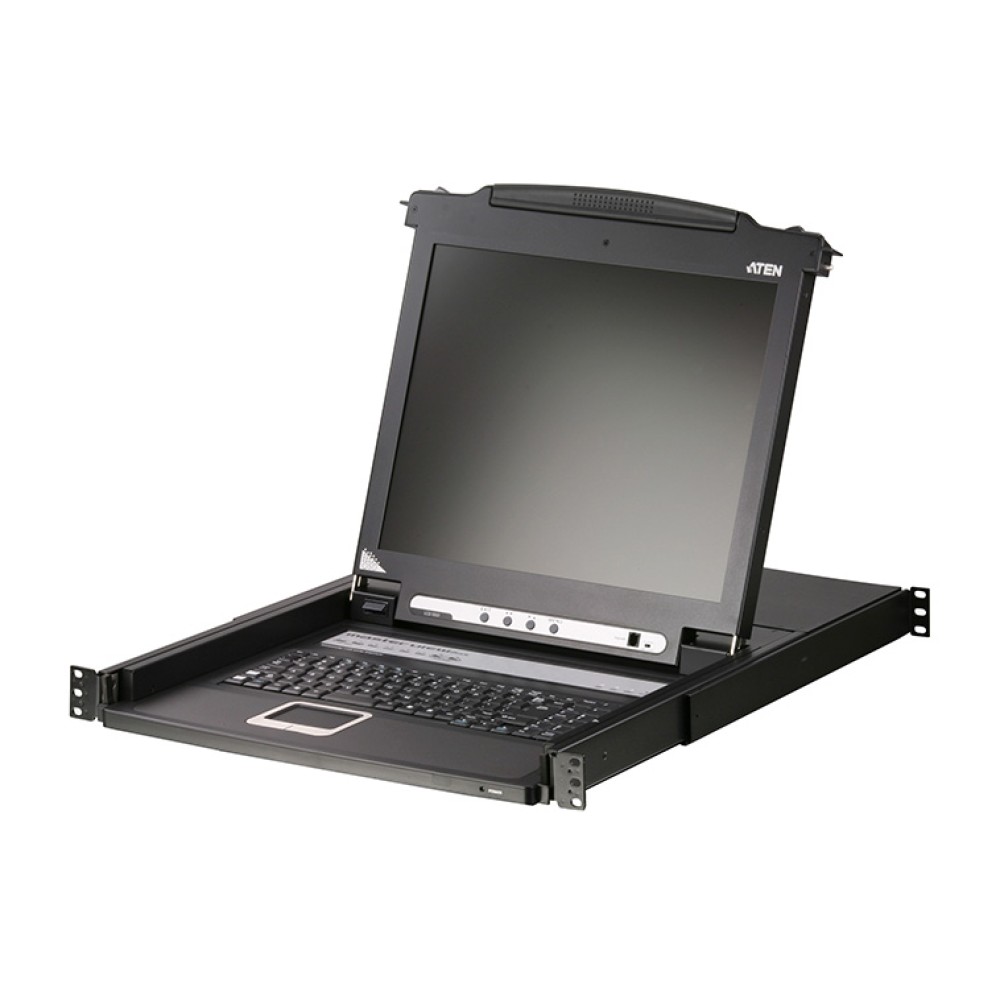

Slideaway™17インチLCD一体型 8ポートKVMドロワー
デイジーチェーン接続でKVMスイッチを増設可能－KVMスイッチの追加は最大15台まで、最大256台のコンピュータを操作可能
コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
オートスキャン機能 - 選択したコンピュータの画面のみを自動的に監視
ブロードキャスト対応 - キーボードから入力したコマンドを、製品に接続されている全コンピュータに対して実行することが可能
ホットプラグ対応 - スイッチの電源を切ることなくコンピュータの追加や取り外しが可能
2レベルユーザーアクセス制御 - 最大4名のユーザーおよび1名のアドミニストレーターの作成可能、各ユーザーにはポート別アクセス権限を設定可能
各コンピュータの解像度は製品のLCDモニタに適した設定に自動調節
ファームウェアアップグレード可能
日本語配列、テンキー付きフルキーボード（105キー）、ホットキーおよびOSD呼び出し専用キー付き
取り付け奥行きが調節可能で、マウント作業が容易なレールキットを同梱（ロング/ショート選択）

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番
FAQ

CL1008 は、8台のコンピュータ切替機能を搭載したKVMドロワーです。本製品は1台で使用することはもちろん、最大15台のKVMスイッチを追加してデイジーチェーン接続することもできますので、この場合、1箇所のKVMコンソールから最大256台のコンピュータを管理することができます。

CL1008はシステムラック1Uサイズにキーボード、17インチLCDモニタ、およびタッチパッドを統合した構造を採用していますので、ユーザーは本製品によってサーバールームの省スペース化や作業の効率化が実現できます。

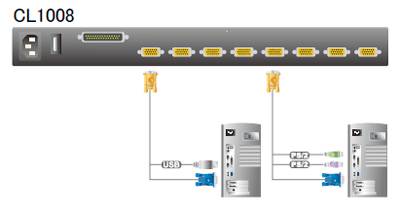

Diagram

機能		CL1008
コンピュータ接続数	ダイレクト接続	8
	最大(デイジーチェーン)	248
コンソール接続数		1
コンピュータ側対応インターフェース	キーボード	PS/2
	マウス
ポート選択方法		OSD、ホットキー、プッシュボタン

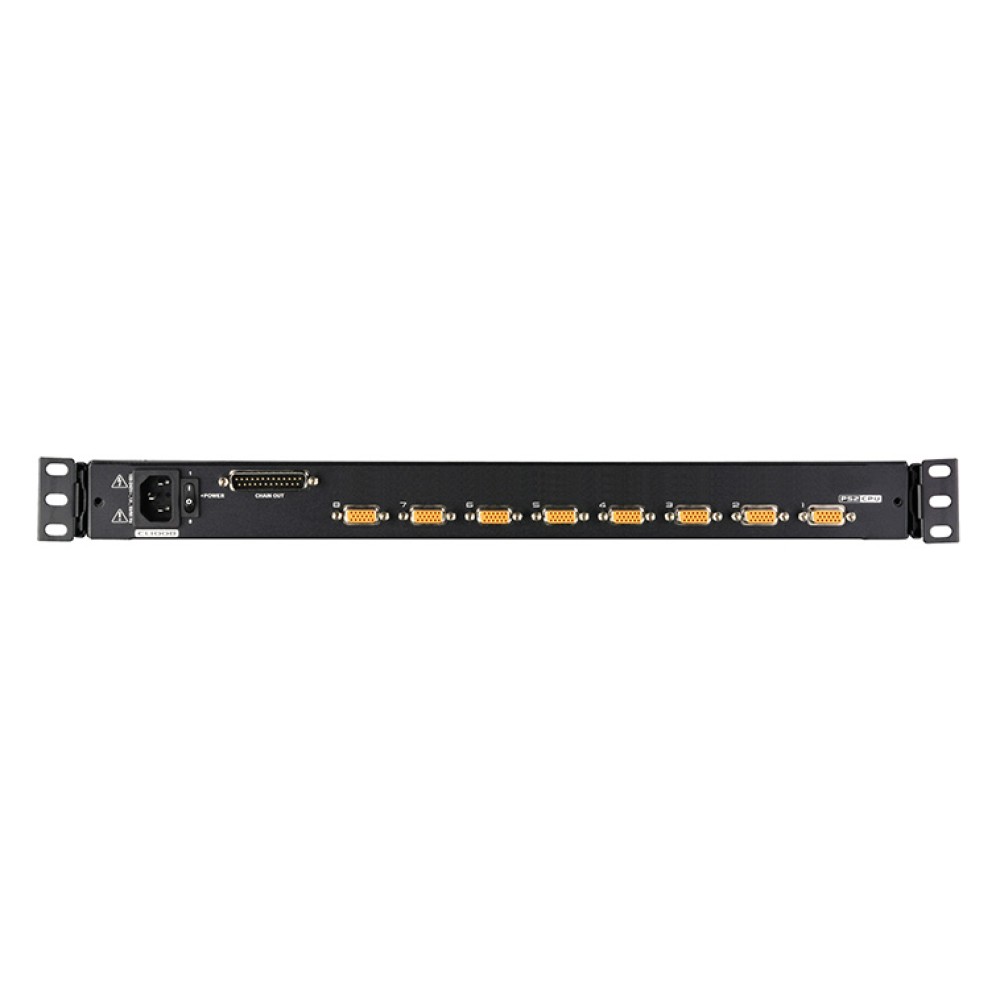

コンピュータ側コネクタ	キーボード	SPHDメス(イエロー)×8
	マウス
	モニタ
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択	プッシュボタン×8
	電源	ロッカースイッチ×1
	LCD　調節	プッシュボタン×4
	ファームウェアアップグレード	スライドスイッチ×1
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	オレンジ×8
	ポート選択	グリーン×8
	電源	ダークグリーン×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
キーボード・マウスエミュレーション		PS/2
スキャンインターバル		1～255秒(ユーザー設定)/5秒(デフォルト)
電源仕様		AC100V～240V、50Hz/60Hz
消費電力		30W
VGA解像度		最大1,280×1,024＠75Hz、DDC2B準拠
動作環境	動作温度	0～40℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル、プラスチック
重量		13.1Kg
サイズ(W×D×H)		480×634×44mm
同梱品		2L-5202P(1.8m)ケーブル×2 ファームウェアアップグレードケーブル×1 電源ケーブル(1.8m)×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMケーブル		《PS/2KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USBKVMケーブル》 2L-5202UP（1.8m） 2L-5203UP（3m） 2L-5206UP（6m）＊注意：標準でPS/2ケーブル2L-5202P(1.8m)×2が付属しています。
デイジーチェーン対応製品		ACS-1208A ACS-1216A
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
旧SUNシステム専用ケーブル(13W3+ミニDIN8ピン)		CV-130A(1.8m)
新SUNシステム専用ケーブル(D-SUB15ピン+USB)		CV-131A(1.8m)
MAC用ケーブル		《PS/2KVMケーブル》+UC-100KMA
PS/2エミュレーター		《PS/2KVMケーブル》+CV-100KM

・CL1008型番一覧
CL1008製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはLCDサイズおよびラックマウントキットタイプをご指定ください。

	ショート	ロング
	・イージーセットアップラックマウントキット
	（対応ラック奥行き42cm－70cm）	（対応ラック奥行き68cm－105cm）
17インチLCDモデル	CL1008MJJS	CL1008MJJL

CL1008MJJS	8ポートKVMスイッチ付 17インチLCDモニタショートレール
CL1008MJJL	8ポートKVMスイッチ付 17インチLCDモニタロングレール

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
