CL3700

USB/HDMI対応 シングルスライドLCDコンソールドロワ (ショートラック対応)

販売終了

本製品は 販売を終了いたしました。

主な製品特長



スペースの有効活用

  • LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
  • 18.5インチワイド画面LCD一体型コンソールドロワ - 1Uサイズで快適なコンソール操作環境を提供
  • ショートレールタイプ - 奥行きが短いため、狭い場所でのラックマウント作業が容易に
  • コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック

優れたA/V機能

  • HDMIビデオ入力対応
  • 解像度 - フルHD18.5インチLCDモニタ:1920×1080 @60Hz (CL3700NW)、18.5インチLCDモニタ:1366×768 @60Hz (CL3700NX)
  • セカンドコンソールのビデオ入力最大解像度:1920×1200 @60Hz

フレキシブルなセットアップ

  • ラックマウントキット同梱
  • イージーセットアップ・ラックマウントキット対応
  • ソフトウェア不要
  • ファームウェアアップグレード対応
  • ホットプラグ対応

豊富な操作性

  • セカンドコンソール(USB / HDMI)ポート搭載
  • フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
  • ホットキーによるコンソール選択
  • 標準105キー キーボード搭載
  • 対応キーボード言語 - 日本語、英語(US/UK)、フランス語、ドイツ語(ドイツ/スイス)、ギリシア語、ハンガリー語、イタリア語、韓国語、ロシア語、スペイン語、スウェーデン語、中国語(繁体字)、トルコ語

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番


18.5インチワイド画面LCDを搭載し、奥行きが従来品より短くなったコンソールドロワ

CL3700は、18.5インチワイド画面LCDモニタ・キーボード・タッチパッドを1Uサイズに統合したコンソールドロワです。奥行きが従来品より短くなり、19インチラックにも搭載できるため、中継車や小規模なコントロールルーム等、スペースが限られた場所での使用に最適です。

CL3700NWのフルHDワイド液晶モニタは、優れたビデオ品質を保証し、十分な閲覧環境を提供します。

本製品のフロントパネルにはセカンドマウス用のUSBポートを搭載しており、リアパネルにはセカンドKVMコンソール(USBキーボード/マウスおよびHDMIモニタ)ポートとスピーカー用のミニステレオポートが備えられています。

CL3700は、屋外中継を行う放送局や各種業界のコントロールルーム等からの要望に応えたスペースの有効活用、高画質、フレキシブルな設置、多様な操作等の機能を多数搭載しています。

  • HDMI
  • USB
  • ステレオミニジャック
  • 1366×768 @ 60Hz
  • 1920×1080 @ 60Hz
  • ショートラック対応

CL3700NWCL3700NX
コンピュータ接続数
ダイレクト11
セカンドコンソール側対応インターフェースキーボード/マウス:USBキーボード/マウス:USB
コンピュータ側対応インターフェースキーボード/マウス:USBキーボード/マウス:USB
コンソール選択ホットキーホットキー
コネクタ
セカンドコンソールポート キーボード:USB Type-A メス×1
マウス:USB Type-A メス×1
モニタ:HDMI メス×1
キーボード:USB Type-A メス×1
マウス:USB Type-A メス×1
モニタ:HDMI メス×1
KVMポート キーボード/マウス:USB Type-B メス×1
モニタ:HDMI メス×1
キーボード/マウス:USB Type-B メス×1
モニタ:HDMI メス×1
USBポートUSB Type-A メス×1USB Type-A メス×1
ファームウェアアップグレードステレオミニジャック×1ステレオミニジャック×1
電源3極AC電源ソケット×13極AC電源ソケット×1
スイッチ
リセットピンホール型スイッチ×1ピンホール型スイッチ×1
ファームウェアアップグレードスライドスイッチ×1スライドスイッチ×1
電源ロッカースイッチ×1ロッカースイッチ×1
LCD電源プッシュボタン×1プッシュボタン×1
LCD調節プッシュボタン×4プッシュボタン×4
LED
電源 KVMコンソール×1 (Dark Green)
LCD×1 (Orange)
KVMコンソール×1 (Dark Green)
LCD×1 (Orange)
Lock Num Lock×1 (Green)
Caps Lock×1 (Green)
Scroll Lock×1 (Green)
Num Lock×1 (Green)
Caps Lock×1 (Green)
Scroll Lock×1 (Green)
ビデオ
入力ビデオ解像度1920 × 1200 @ 60 Hz1920 × 1200 @ 60 Hz
パネル仕様
画面サイズ18.5インチ TFT-LCD18.5インチ TFT-LCD
解像度1920 × 1080 @ 60Hz1366 × 768 @ 60Hz
ピクセルピッチ0.213 mm × 0.213 mm0.3 mm × 0.3 mm
応答時間20 ms5 ms
視野角178°(H), 178°(V)170°(H), 160°(V)
コントラスト比1000 : 11000 : 1
対応色1677万色1677万色
輝度350 cd/m2250 cd/m2
エミュレーション
キーボード/マウスUSBUSB
電源仕様AC100~240V、50/60Hz、1AAC100~240V、50/60Hz、1A
消費電力 AC110V:23.3W:124BTU
AC220V:23.9W:127BTU
AC110V:13.6W:79BTU
AC220V:13.5W:78BTU
動作環境
動作温度0 ~ 40℃0 ~ 40℃
保管温度-20 ~ 60℃-20 ~ 60℃
湿度0 ~ 80%RH、結露なきこと0 ~ 80%RH、結露なきこと
ケース
ケース材料メタル、プラスチックメタル、プラスチック
重量9.01 kg ( 19.85 lb )9.03 kg ( 19.89 lb )
サイズ(W×D×H)481 × 478 × 43mm481 × 478 × 43mm
ボディサイズ(W×D×H)450 × 430 × 43mm450 × 430 × 43mm
同梱品 イージーセットアップラックマウントキット (ショートorロング)×1
2L-7D02UHケーブル (1.8m)×1
ファームウェアアップグレードケーブル×1
電源ケーブル×1
クイックスタートガイド×1
イージーセットアップラックマウントキット (ショートorロング)×1
2L-7D02UHケーブル (1.8m)×1
ファームウェアアップグレードケーブル×1
電源ケーブル×1
クイックスタートガイド×1

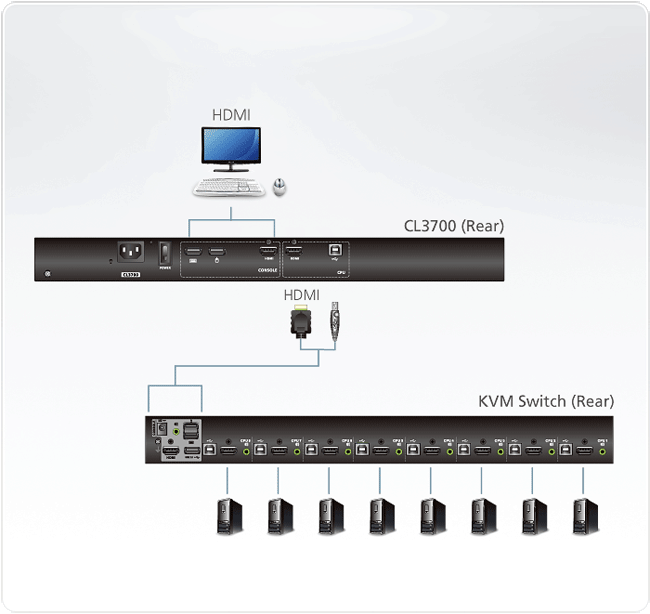

構成図

詳細


CL3700 USB/HDMI対応 シングルスライドLCDコンソールドロワ (ショートラック対応)

イージーセットアップ・ラックマウントキット

CL3700を購入した場合、下記表のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。

CL3700NWJJS / CL3700NXJJS LCDサイズ:18.5”
レールタイプ:ショートレール
対応ラック奥行き:42~70 cm
イージーセットアップ・ラックマウントキット型番:2X-041G
CL3700NWJJL / CL3700NXJJL LCDサイズ:18.5”
レールタイプ:ロングレール
対応ラック奥行き:68~105 cm
イージーセットアップ・ラックマウントキット型番:2X-042G

(注意)ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。
実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
