CL5716F

16ポート LCD一体型KVMPドロワー 指紋リーダー搭載モデル

販売終了

本製品は 販売を終了いたしました。

主な製品特長


  • Slideaway™17インチLCD一体型16ポートKVMPドロワー

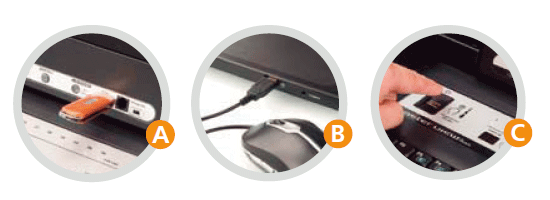

  • キーボードパネルの指紋リーダーで指紋認証によるユーザーログインを実現
  • デイジーチェーン接続対応 ? KVMスイッチの追加増設は最大31台まで、接続可能コンピュータは最大512台まで対応
  • デイジーチェーン接続対応スイッチ:CS1708ACS1716A
  • デュアルインターフェース - コンピュータおよびコンソールは、PS/2、USBの両インターフェースに対応
  • ドロワーに接続されている各コンピュータで共有可能なUSBハブポートを搭載*
  • マルチプラットフォーム対応 - Windows 2000/XP/Vista、Linux、Mac、Sun
  • Windows、Mac、Sun対応USBキーボードとの併用が可能
  • PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
  • 外付けUSBマウス用ポート搭載
  • VGA解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
  • コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
  • 2レベルユーザーアクセス制御(ユーザー4名、アドミニストレーター1名) - 各ユーザーにポート別アクセス権限の設定が可能
  • オートスキャン機能、ブロードキャスト機能搭載
  • 製品にデイジーチェーン接続されているKVMスイッチにも同時にファームウェアの更新を実行

*製品に接続されたUSBデバイスへのアクセスは、製品とコンピュータの間にUSB対応のKVMケーブルを使用したときに限りご利用いただけます。PS/2対応のKVMケーブルを使用した場合はこの機能はご利用いただけません。また、USBデバイスは、CL5708F/CL5716Fに直接接続されているコンピュータからはアクセス可能ですが、子機となるスイッチからアクセスすることはできませんのでご注意ください

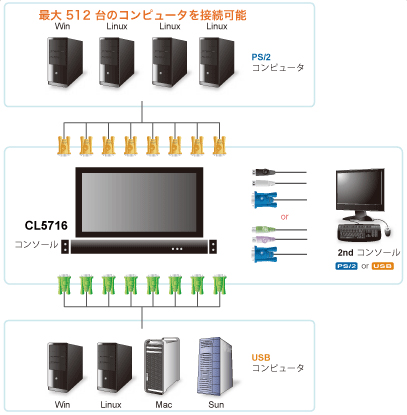

Diagram

CL5716F 接続イメージ

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番


CL5716はデュアルインターフェース(PS/2・USB)対応16ポートKVMPドロワーです。本製品は従来のドロワーの機能に加え、LCDパネルにあるUSBポートにUSBデバイスを接続し、製品に接続されているコンピュータでそのデバイスを切り替えて使用することができます。

指紋リーダー搭載モデルですので、指紋認証機能がご利用いただけ、製品に接続されたコンピュータへのアクセスを保護すると同時に、ユーザーは複雑なパスワードを記憶する手間が省けるといったメリットがもたらされます。

LCDモニタは17インチ、また、ポート数は16ポートです。

RoHS対応 2年保証 最大5年オプション保証対応
CL5716F 指紋認証

生産終了品につき、販売は終了させて頂きました。


機能 CL5716F
コンピュータ接続数 ダイレクト接続 16
最大(デイジーチェーン) 512
コンソール接続数 1
セカンドコンソール 1
コンピュータ側
対応インターフェース
キーボード PS/2、USB
マウス
セカンドコンソール側
対応インターフェース
キーボード PS/2、USB
マウス
モニタ
ポート選択方法 OSD、ホットキー、プッシュボタン
コンピュータ側
コネクタ
キーボード SPHDメス(イエロー)×16
マウス
モニタ
セカンドコンソール側
コネクタ
キーボード SPHDオス(イエロー)×1
マウス
モニタ
スイッチ リセット ピンホール型スイッチ×1
ポート選択 プッシュボタン×2
ステーション選択 プッシュボタン×2
電源 ロッカースイッチ×1
LCD 調節 プッシュボタン×4
LCD ON/OFF LEDプッシュボタン(オレンジ)×1
ファームウェアアップグレード スイッチ×1
デイジーチェーンポート OUT DB-25ピンオス×1
ファームウェアアップグレードポート RJ-11×1
外付けマウスポート USBタイプAメス×1
USBポート USBタイプAメス×1
電源ソケット 3極AC電源ソケット×1
LED オンライン オレンジ×16
ポートID 7セグメントデジタル表示
オレンジ×2
ステーションID 7セグメントデジタル表示
オレンジ×2
電源 ダークグリーン×1
Num Lock グリーン×1
Caps Lock グリーン×1
Scroll Lock グリーン×1
キーボード・マウスエミュレーション PS/2、USB
スキャンインターバル 1~255秒(ユーザー設定) / 5秒(デフォルト)
電源仕様 AC100V~240V、50Hz/60Hz
消費電力 17インチLCD 27.5W
VGA解像度 最大1,280×1,024@75Hz、DDC2B準拠
動作環境 動作温度(17インチLCD) 0~40℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル、プラスチック
重量 17インチLCD 14kg
サイズ(W×D×H) 17インチLCD 480×634×44mm
同梱品 2L-5202P(1.8m)ケーブル×1
2L-5202U(1.8m)ケーブル×1
コンソールケーブル×1
ファームウェアアップグレードケーブル×1
電源ケーブル(1.8m)×1
接地線×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド
ユーザーマニュアル
対応KVMケーブル 《PS/2KVMケーブル》
2L-5201P(1.2m)
2L-5202P(1.8m)
2L-5702P(1.8m)
2L-5203P(3m)
2L-5206P(6m)
2L-5210P(10m)

《USBKVMケーブル》
2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)

*注意:標準でPS/2ケーブル2L-5202P×1、USBケーブル2L-5202U×1が付属しています。
デイジーチェーン対応製品 ACS-1208A
ACS-1216A
CS-1708
CS-1716
CS1708A
CS1716A
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.8m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
旧SUNシステム専用ケーブル(13W3+ミニDIN8ピン) CV-130A(1.8m)
新SUNシステム専用ケーブル(D-SUB15ピン+USB) 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)
MAC用ケーブル 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)

・CL5716型番一覧
CL5716製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプ及び、指紋リーダーの有無をご指定ください。
17インチ イージーセットアップ・ラックマウントキット
(対応ラック奥行き)
指紋認証 型番
CL5716 ショート
(42cm - 70cm)
CL5716FMJJS
CL5716MJJS
ロング
(68cm - 105cm)
CL5716FMJJL
CL5716MJJL
※注意:上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

CL5708FMJJS 8ポートKVMスイッチ付デュアルインターフェース
USBポート&USBマウスポート、指紋認証付き
17インチLCDモニタ ショートレール
CL5708FMJJL 8ポートKVMスイッチ付デュアルインターフェース
USBポート&USBマウスポート、指紋認証付き
17インチLCDモニタ ロングレール

生産終了品につき、販売は終了させて頂きました。
