CL6700
DVI対応19インチLCDドロワ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 19インチLCD一体型KVMコンソールドロワー - 1Uサイズで快適なコンソール操作環境を提供
- オーディオ対応(スピーカー)
- 簡単に取り付けが可能なイージーラックマウントキット同梱（ショート/ロング選択）
- フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
- 解像度 - 最大1,280×1,024@75Hz。DDC、DDC2、DDC2B準拠。LCDモニターはDDCエミュレーション。接続コンピューターのビデオ設定はLCDモニターに最適な出力になるように自動調整
- OADG 109A/JIS準拠 105キーボード搭載。Sunキーボードエミュレーション
- マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
- 取り付け奥行きはレールキットで調節可能
- コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック
- DDCエミュレーション対応 - 各コンピューターのビデオ設定は、モニターに最適な出力になるように自動調整
- セカンドコンソールポート搭載 (キーボード・マウスはUSB、モニターはDVIの他にVGAも使用可能*)
- ファームウェアアップグレード対応
※ PCやKVMスイッチとDVI-Iで接続し、かつアナログ信号を使用する場合にのみVGAモニターをお使いください。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CL6700は、19インチLCDモニター・キーボード・タッチパッドを1Uサイズに統合したDVIタイプのKVMコンソールドロワです。ATEN製DVIタイプのKVMスイッチと互換性があるため、新たにKVMスイッチの機能を搭載したKVMドロワに買い替えなくても、本製品と併用することによって簡単にラックマウント用のコンソールを追加することができます。
また、セカンドコンソールポートには、マウスやキーボード用のUSBポートに加え、モニター用にはD-sub15ピンコネクターとDVIコネクターの両方を搭載。PCやKVMスイッチとDVI-Iで接続し、アナログ信号を使用する場合はアナログVGAモニターの使用も可能です。
| 機能 | CL6700 | |
|---|---|---|
| コンピューター接続数 | ダイレクト接続 | 1 |
| 最大 | ( 接続するKVM スイッチに依存) | |
| セカンドコンソール | 1 | |
| コンピューター側対応 インターフェース |
キーボード | USB |
| マウス | ||
| セカンドコンソール側 対応インターフェース |
キーボード | USB |
| マウス | ||
| ポート選択方法 | ( 接続するKVM スイッチに依存) | |
| コンソール選択方法 | ホットキー | |
| コンピューター側コネクター | キーボード/ マウス | USB タイプB メス× 1 |
| モニター | DVI-I メス× 1 | |
| スピーカー | ミニオーディオジャック× 1 | |
| セカンドコンソール側コネクター | キーボード | USB タイプA メス× 1 |
| マウス | USB タイプA メス× 1 | |
| モニター1 | DVI-D メス× 1 | |
| モニター2 | D-sub15 ピンメス× 1 | |
| スピーカー | ミニオーディオジャック× 1 | |
| スイッチ | リセット | ピンホール型スイッチ× 1 |
| 電源 | ロッカースイッチ× 1 | |
| ファームウェアアップグレード | スライドスイッチ× 1 | |
| LCD 電源 | プッシュボタン× 1 | |
| LCD 調節 | プッシュボタン× 4 | |
| USB2.0 ポート | USB タイプA メス× 1 | |
| 電源ソケット | 3 極AC 電源ソケット× 1 | |
| LED | 電源 | グリーン× 1 |
| Num Lock | グリーン× 1 | |
| Caps Lock | グリーン× 1 | |
| Scroll Lock | グリーン× 1 | |
| キーボード・マウスエミュレーション | PS/2、USB | |
| 電源仕様 | AC100 ～ 240V、50/60Hz | |
| 消費電力 | 24.6W | |
| 解像度 | 最大1,280 × 1,024@75Hz、DDC2B 準拠 | |
| 動作環境 | 動作温度 | 0 ～ 50℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 13.09kg | |
| サイズ（W × D × H） | 480 × 589 × 44mm | |
| 同梱品 | 2L-7D02U(1.8m) ケーブル× 1 電源ケーブル× 1 接地線× 1 ファームウェアアップグレードケーブル× 1 ユーザーマニュアル× 1 クイックスタートガイド× 1 イージーセットアップラックマウントキット( ショートor ロング) × 1 |
|

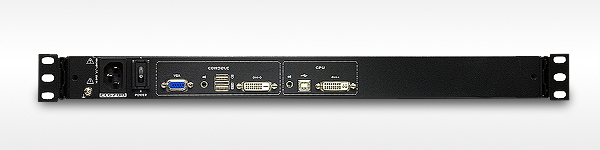

Detail

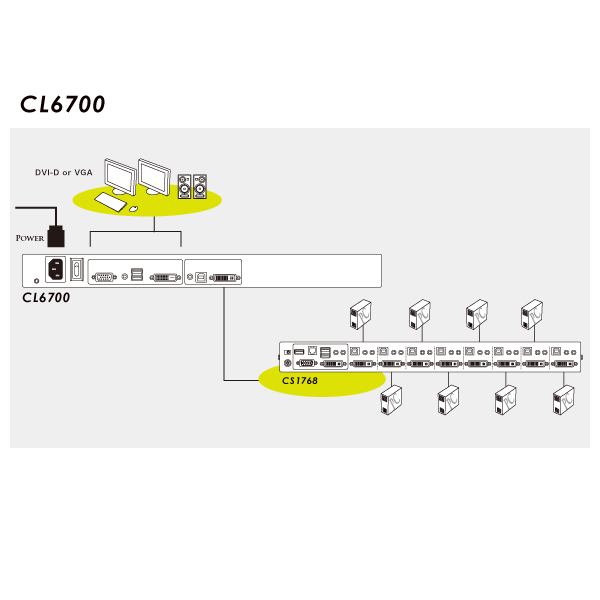

Diagram
| CL6700 | 19インチLCDドロワ（イージーセットアップラックマウントキット対応ラック奥行き（ショート：42cm－70cm）（ロング：68cm－105cm）） |
|---|
※注意 : ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
