Coral Edge M7000

IoTシステムエッジコンピューティングに最適,LTE対応Linuxゲートウェイ

主な製品特長

  • モバイル回線、有線回線に対応したルーティング機能を装備
  • 遠隔監視や遠隔制御ソリューションの構築に幅広く対応
  • 温度対応-30~70℃、入力電圧5~32Vの高い耐環境性能
  • SSR (Self Sustaining Recovery) 機能搭載、遠隔設置デバイスの障害発生時には自律回復が可能
  • アプリ開発環境としてSDKを提供

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番

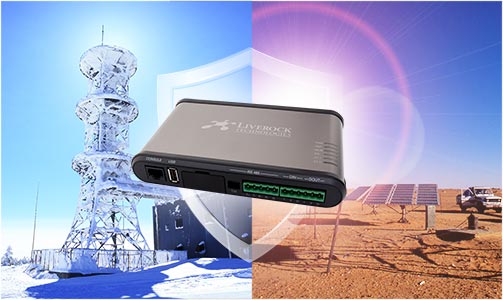

Coral Edgeは、過酷な環境でも安定稼働します

Coral Edgeは、環境に強いLTE対応インテリジェントゲートウェイです。 動作温度範囲は、-30℃~+70℃(1)。厳しい外部温度の環境下でも、安定して稼働します。動作電源範囲もDC5V~32V(2)と広く、電圧変動、ノイズ、瞬停への対応も強化されているため、電源環境の悪い現場や車載時でも安定した動作を実現します。

Coral Edgeは、障害時に自律回復するSSR機能を搭載しています

LTE対応インテリジェントゲートウェイ Coral Edgeは、SSR (Self Sustaining Recovery) 機能を搭載。温度変化や入力電圧変動、モバイル電波環境の変化など、さまざまな要因で発生する障害に対し、自力で再起動や再接続を行います。SSR機能は、SDカードや通信モジュール、各インターフェースに接続された機器にも適用され、障害発生時に現場に駆けつける負担を大幅に軽減します。

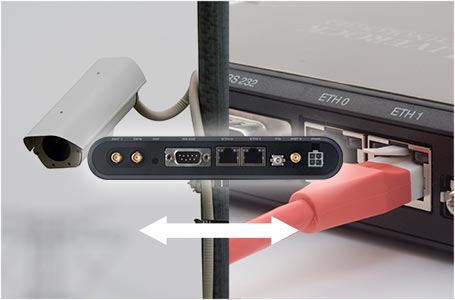

業界初のPoE給電機能を搭載。IPカメラへの給電と電源再起動を可能にします

Coral Edgeは、各種センサーを直接接続できる豊富なインターフェイスを装備したLTE対応インテリジェントゲートウェイ です。Coral EdgeのV7000は、PoE (Power over Ethernet: IEEE802.3af) 対応のLANポートも一口搭載。PoEハブを使わずに、IPカメラに直接電源供給できます。また、SSR機能で常時死活を監視することで、ハングアップした場合でも供給電源をOFF・ONしてIPカメラを再起動させることが可能(3)。屋外設置時でも安定した運用ができます。

Coral Edgeは、リッチなハードウェア環境を提供します

LTE対応インテリジェントゲートウェイ Coral Edgeは、OSにLinux 3.14を採用。エッジアプリケーションの動作に必要なハードウェアリソースを豊富に提供し、IoTのエッジコンピューティングを強力にサポートします。さらに、Oracle Java SE Embedded 8(4)も標準搭載。サーバ上で開発したJavaアプリも流用できます。

  1. V7000は、-30℃~+60℃を保証しています。
  2. V7000は、DC10.8V~32Vを保証しています。
  3. 国際特許出願中
  4. Javaは、オラクル社の登録商標です。

適用例

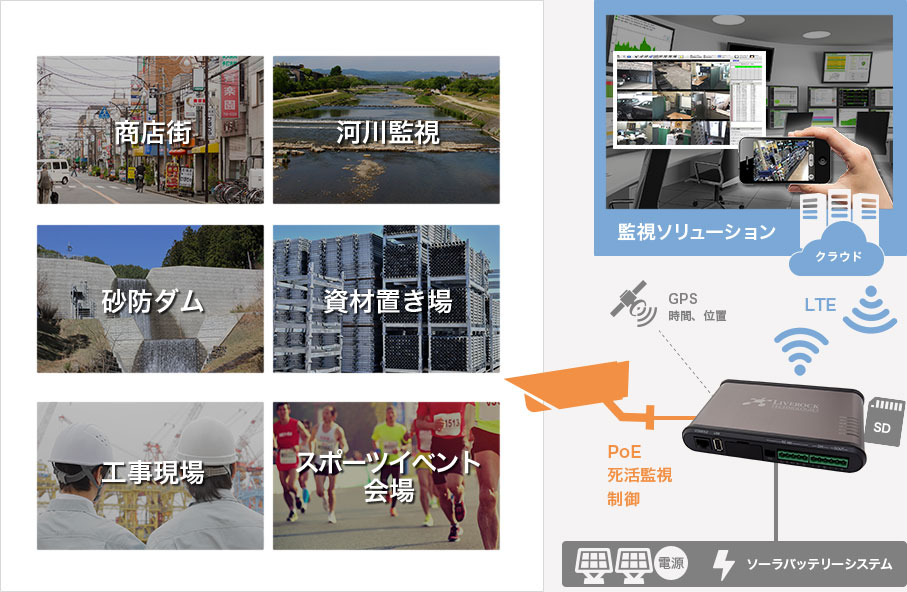

監視カメラによるセキュリティ対策

稼働環境に不安のある屋外や、インターネットの回線工事が難しい場所でも設置が可能です。また、設置工事の時間を短縮できるため、工事現場やイベント会場などでも利用されています。

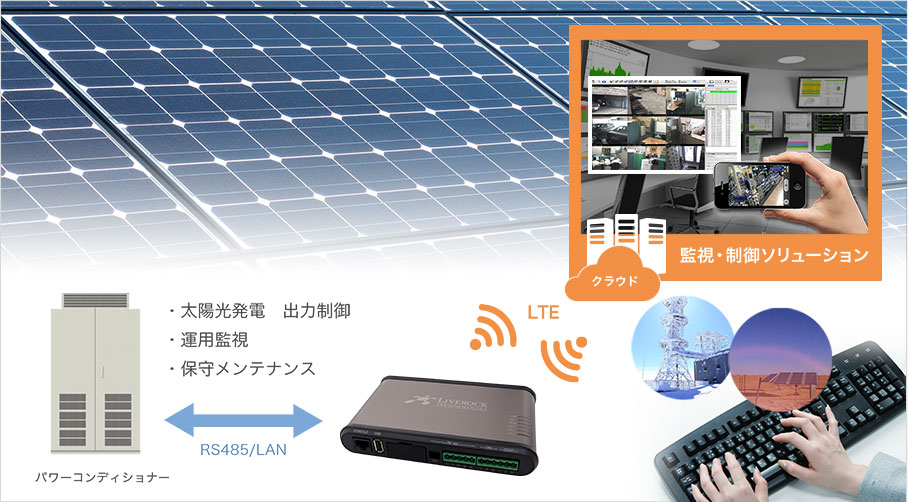

太陽光発電プラントの監視・制御

高温や低温にさらされる環境に強く、僻地に設置された設備をリモートで制御できることから、太陽光発電プラントの監視と制御のシステム構築に適しています。また、パワーコンディショナーとの接続にも優れており、抑制制御の要求にも応えられます。

ハードウェア仕様

PoE給電 (IEEE 802.3af)
CPUARM Cortex-A8 799MHz
RAM1GB
NOR FLASH4MB
NAND FLASH (SLC)512MB
eMMC8GB
GNSSGPS
モバイル回線LTE、3G

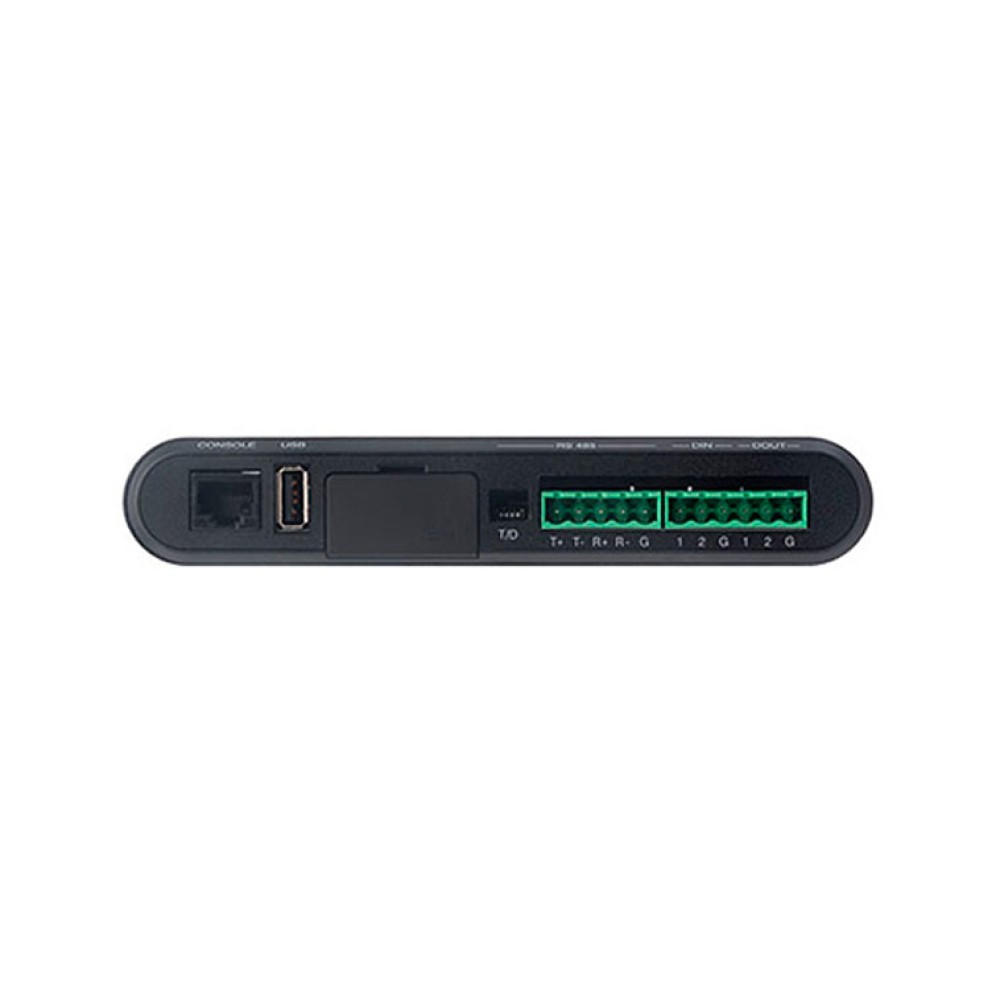

インターフェースイーサネットGigabit Ethernet 2ポート
コンソールRJ-45
RS-232CD-SUB9
RS-485フル・ハーフ ターミネーション対応 (DIPsw切替)、端子台 (2ピース型スクリュータイプ)
SDカード1スロット (SDHC)
USB2.0ホスト 1ポート
DIOデジタルIN フォトカプラ 2ch、デジタルOUT フォトモスリレー 2ch、端子台 (2ピース型スクリュータイプ)
アンテナSMA (LTE) ×2、SMA (GNSS) ×1
サイズ約175mm×107mm×30mm ブラケットを除く
重量約390g
電源仕様DC 5~32V
消費電力スリープ状態 約0.6W、ノーマルモード 約3W、最大10W
動作温度-30℃~+70℃ (結露無きこと)
保存温度-40℃~+80℃

ソフトウェア仕様

OSLinux 3.14
ネットワーク基本プロトコルARP、IPv4、UDP、TCP
接続プロトコルIPCP (IPv4)、PPP (IPv4)、PPPoE (IPv4)
動的IPアドレスDHCPv4 (サーバ・クライアント)
ドメイン名解決DNS (リレー・クライアント)
ルーティングスタティックルーティング
アドレス変換・ポートNAT・NAPT (送信元・送信先)
VPNIPsec
時刻同期NTP、GPS
セキュリティパケットフィルタ
運用管理設定手段オリジナルCLI, GUI (WEB)
ファーム更新tftp
ログ管理SYSLOG
瞬停検知Coral Edge LOG
供給電圧監視SYSLOG
ケース内温度監視SYSLOG
開発キット (SDK)gcc-4.9.2、binutils-2.25、Oracle Java SE Embedded 8、Oracle Java SE Embedded suite (オプション)
対応ディストリビューション独自ディストリビューション、Debian jessie

SDカード・USB 起動時

Coral Edge M7000IoTシステムエッジコンピューティングに最適、LTE対応Linuxゲートウェイ

アクセサリ

  • アンテナ各種 (LTE、3G、GPS)
  • ACアダプタ -30℃~+70℃ (M用、V用)
  • 固定金具セット
  • RS-485端子台ソケット
  • DIO・DOUT端子台ソケット
  • コンソール変換コネクタ (DB9-RJ45変換)
