CrystalLink Serial

CAT5シリアルエクステンダー

主な製品特長

コンピューターからCAT5eケーブルを使用してRS-232Cシリアルインターフェースを300m延長
115,200通信速度最大115,200bpsサポート
1本のCAT5eケーブルを使いシリアルデータおよび電源をリモートユニットに供給
ローカルユニットからCAT5eケーブル経由でリモートユニットに電源供給
RS-232C規格に準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

CrystalLink Serialエクステンダーは、コンピューターからCAT5eケーブルを使用してRS-232Cシリアルインターフェースを300m延長することができるシリアルiインターフェースエクステンダーです。通信速度最大115,200bpsサポートします。インストールは、Plug and Playで簡単です。1-DB9シリアルケーブルを使いローカルユニットのDB9MコネクターとPCのRS-232Cポートとを接続 2-リモートユニットのDB9Fポートとシリアルデバイスをシリアルケーブルで接続 3-ローカルユニットとリモートユニット間をCAT5eケーブルを使い接続 (最大長300m) 4-電源アダプタをローカルユニットの+5VDC電源ジャックに差込み電源投入。

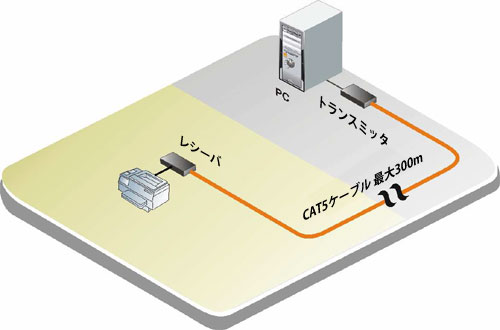

アプリケーション

コネクター	ローカルRS-232C － DB9M リモートRS-232C － DB9F リンク－ RJ45F 電源－ +5VDC電源アダプタから供給
最大ボーレート	115,200bps
表示	リモートユニットに電源表示LED
リンクケーブル長	300m (最大)
電源アダプタ	100～120V/5VDC 300mA
電力消費量	5Watts (最大)
重さ	ローカル/リモートユニット1.36Kg
サイズ	3.56×9.53×2.54cm (W×D×H)

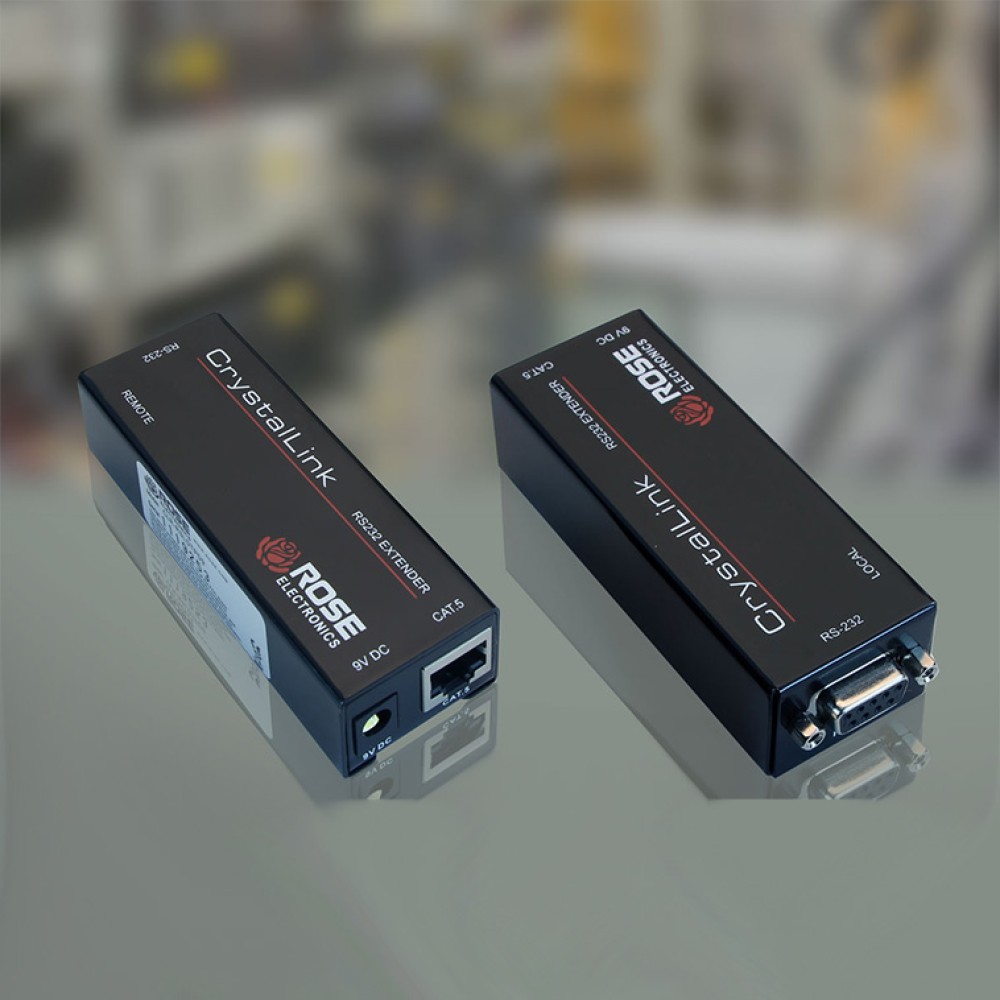

リモートユニット

ローカルユニット

CLK-SLDTPD9	トランスミッターレシーバー電源アダプタ
