Rose Electronics

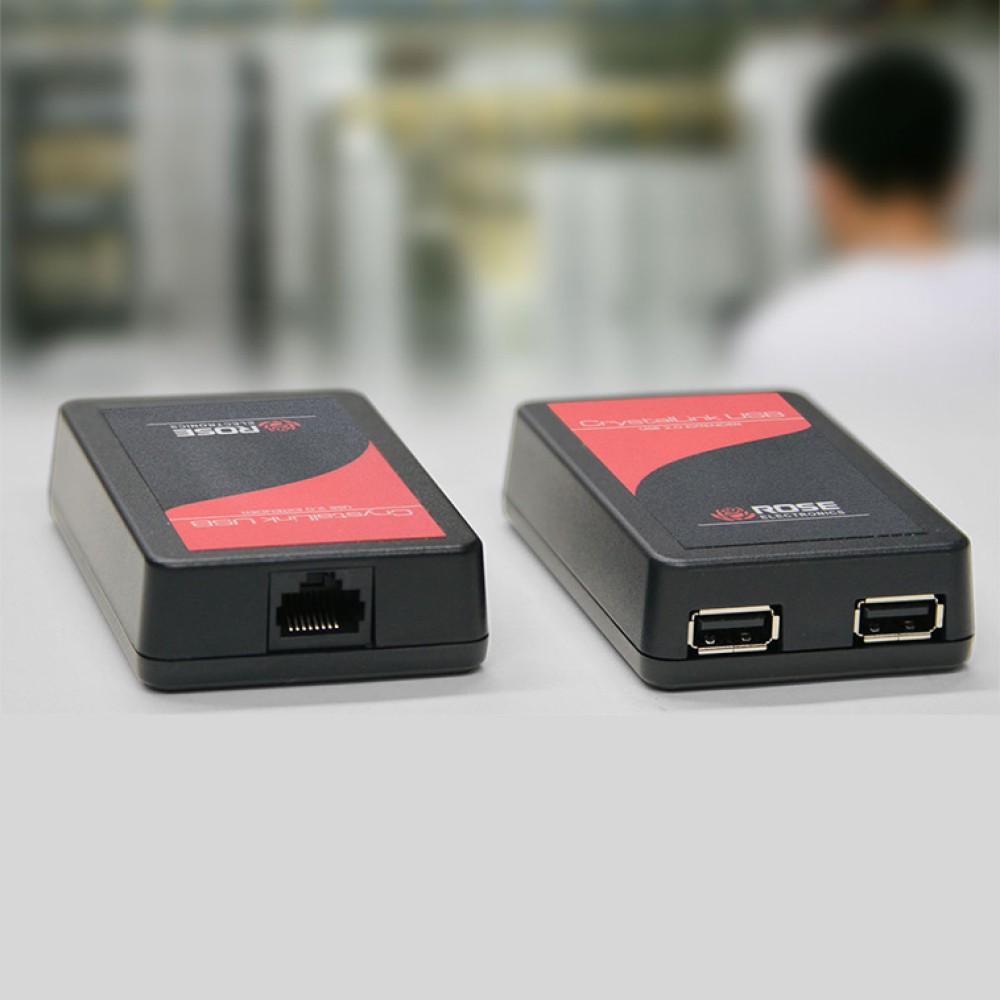

CrystalLink USB1.1 Dual-Port

MINI USBエクステンダー

主な製品特長

  • フルスピードUSB 1.1をCATxケーブルを使い最大40m延長
  • キーボード および マウスといったUSBロースピードUSB HIDデバイスを最大85m延長可能
  • USB 2.0デバイスの延長可能ただしUSB 1.1スピード
  • フルスピード (12Mbps) または ロースピード (1.5Mbps) USBデバイスのサポート
  • トランスミッターはインターフェースから電源供給、レシーバーユニットはセルフパワー
  • Plug and Play、ソフトウェアドライバ不要
  • 主要なオペレーティングシステムをサポート:Windows、MAC OS X、Linux
  • リモートエクステンダーは接続されるUSBデバイスに最大400mAを供給
  • リモートUSBデバイスを追加するために最大3 USBハブを接続可能
  • 産業環境アプリケーションのための強化されたESD および EFTイミュニティ
  • USA製

FCC

CE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

CrystalLink USB1.1 Dual-Portは、複数の異なるアプリケーションに使用することができる汎用性の高いエクステンダーデバイスです。このエクステンダーは、一時的または永続的にUSB 1.1デバイス (またはロースピード/フルスピードUSB 2.0) を拡張する必要があるビジネスや企業あるいは一般商業および産業用としての不可欠なツールです。

CrystalLink USB1.1 Dual-Portは、CATx UTP/STPケーブルを介して最大40m拡張可能です。キーボードまたはマウス、USBサムドライブ、USBプリンタやUSBジョイスティックといった各USBデバイスは、CrystalLink USB 1.1デュアルポートエクステンダーを使用してホストPCから離れて延長することができます。USBデバイスの追加は、USBハブを使って接続することができます。

CrystalLink USB1.1 Dual-Portエクステンダーシステムは、トランスミッターおよびレシーバーの2つのユニットから構成されています。トランスミッターは、CPUのUSBポートに直接接続します。トランスミッターおよびレシーバーは、CATxソリッドコアケーブルを介してリンクされ、USBデバイスは直接レシーバーユニットに接続されます。外部電源は、このデバイスを動作させるために必要としません。

CrystalLink USB1.1 Dual-Portのアプリケーション

CrystalLink USB 1.1デュアルポートは、一般商業および産業環境またはUSBデバイスをホストPCから離れて短い距離の接続を必要とするコンピュータールームでのアプリケーションに最適です。

CrystalLink USB1.1 Dual-Portの設置

CrystalLink USB1.1 Dual-Portエクステンダーの設置は簡単です。まずトランスミッターデバイスをホストPCのUSBポートに接続し、次にトランスミッターとレシーバーユニットをCATxリンクケーブルで接続し、レシーバーに2 USBデバイスを接続します。電源は必要ありません。CrystalLink USB1.1 Dual-Portは、USBホストインターフェースから必要なパワーを供給します。

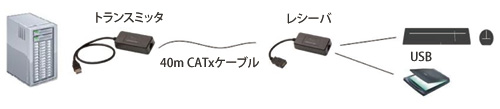

CrystalLink USB1.1 Dual-Portの設置 - イメージ
USBハブの追加
レシーバー側に2台以上のUSBデバイスを接続する必要がある場合は、単純にUSBハブを追加します。また、最大3ハブをチェーン追加することができます。ただし、各ハブは、最大のCATx延長ケーブル距離が約13m減少します。
USBデバイスオペレーション
ホストPCの電源がオンにされUSBデバイスがレシーバーユニットに接続されたとき、USBの“デバイス認識/インストール”プロセスは、モニターに表示されます。USBデバイスが正しくインストールされていない場合は、最新のUSBドライバをホストPCにインストールされていることを確認してください。あるいはデバイスとレシーバーユニット間にUSBハブを追加してください。
CATxケーブルの要件
CATx延長ケーブルは、CAT5e、6または7、UTP/STPケーブルを使用することができます。CrystalLink USB1.1 Dual-Portのパフォーマンスは、ソリッドコアケーブルを使用するように最適化されています。パッチパネルに使用するストランデッドタイプケーブルは、最大の動作距離が低減します。できることならシールドタイプのSTPケーブルおよびグランドされたメタルフードの使用を推奨します。
また、CrystalLink USB1.1 Dual-Portは、建物間や屋外延長要件の使用には適していません。
サイズトランスミッター55×85×22mm (W×D×H)
レシーバー55×85×22mm (W×D×H)
距離USB 1.1 - 40m
USB-HID - 85m
USBデバイスサポートハイスピード (USB 2.0) @ フルスピード (USB 1.1) レート
フルスピードデバイス (USB 2.0&USB 1.1)
ロースピードデバイス (USB 2.0&USB 1.1)
USBハブサポートチェーン接続で最大3 USBハブサポート
トータルの延長距離は各ハブを追加するごとに低減します
USBホストサポートEHCI (USB 2.0) および OHCI/UHCI (USB 1.1)
ローカルコネクター1*USB Type B、1*RJ45
リモートコネクター2*USB Type A、1*RJ45
接続ケーブルローカル - USB経由PCから
リモート - トランスミッターユニットから
最大電流 @ RX400mA @ レシーバー、TXユニットが800mA供給されたとき
環境温度:0~50℃
湿度:20%-80% RH (結露なきこと)
認証FCC、CE、ESD、EFT、RoHS、CPSIA

トランスミッターユニット

CrystalLink USB1.1 Dual-Port - 外観図

レシーバーユニット

CrystalLink USB1.1 Dual-Port - 外観図
CLK-2U1TP-40MCrystalLink USB1.1 Dual-Port
