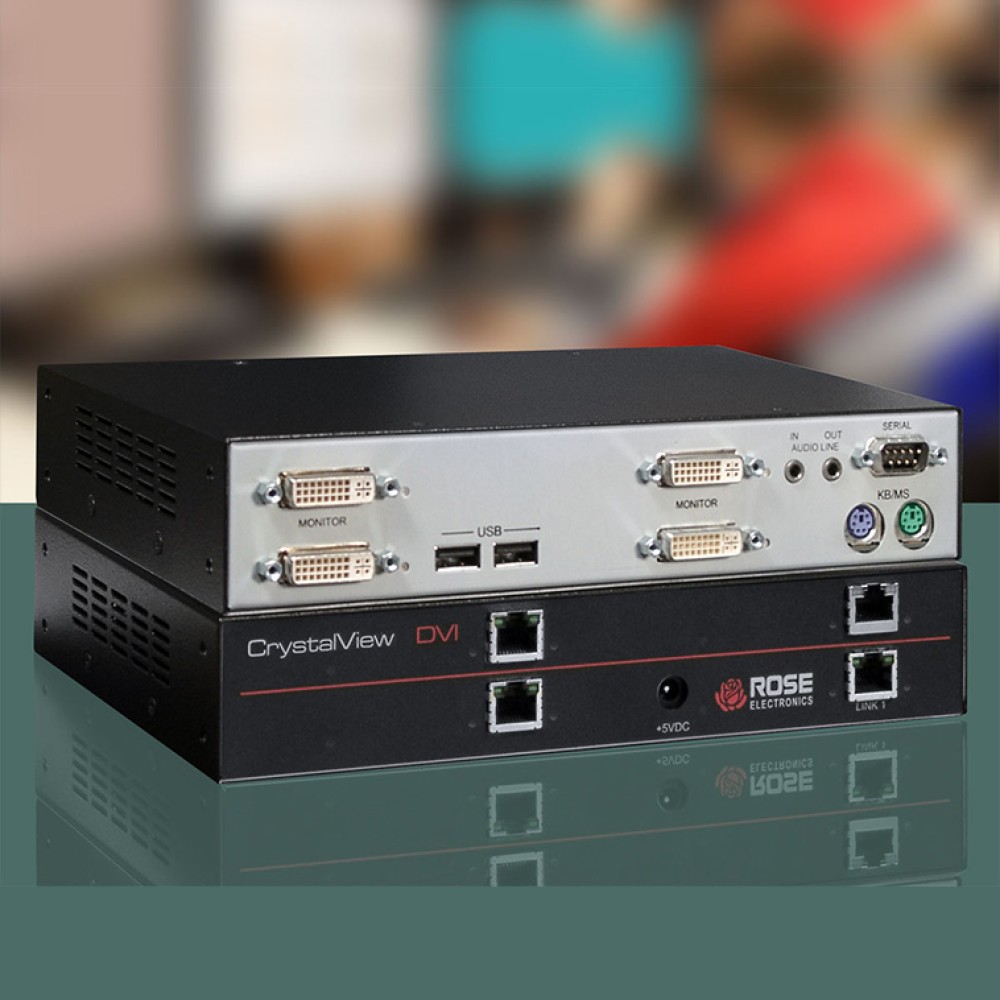

CrystalView DVI Quad
DVI/HID/USB 2.0/CATx/ファイバーKVMエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- キーボード、4 ビデオ および マウス信号をシングルモード光ファイバーケーブルを使用して最大10km および CATxケーブルを使用して最大140m延長
- 4 DVI-D シングルリンクビデオモード
- PS/2 または USBキーボード および マウス
- オプショナル USB 2.0サポート
- オプショナル CWDMアップグレード
- シングルペア ― シングルモード光ファイバーケーブルを通したUSBを含むすべてのデータの送信
- 双方向シリアル伝送
- フルCD品質のステレオオーディオ
- DVI-Dビデオ解像度最大1920×1200 @ 60Hz
- 18/24ビットカラー (18ビット-CATx/24ビット-ファイバー) サポート
- クワッド(4)ビデオモデル
- ローカルアクセス
- フルオートマティックKVMシェアリング
- クワッドヘッド(4)CPUからKVMステーションの最大延長：
- 140m、CATxケーブル
- 200m、62.5/125μm マルチモードファイバー
- 400m、50/125μm マルチモードファイバー
- 1000m、50/125μm マルチモードファイバー OM3
- 10km、9/125μm シングルモードファイバー
- DCCテーブルのユーザー選定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
CrystalView DVI Quadは、遠距離からの4ヘッドのコンピューターの延長およびオペレーションをする必要のあるアプリケーションに最適なKVMエクステンダーです。CrystalView DVI Quadは、CATx、シングルモードまたはマルチモード光ファイバーケーブルの使用により可能にします。9/125μmシングルモード光ファイバーケーブルを使用して10kmの遠距離からコンピューターまたはサーバーの完全なオペレーションとコントロールを行うことができます。CrystalView DVI Quadは、DVI-Dモニタおよびビデオカードのコンビネーションをすべてサポートします。システムは、トランスミッターおよびレシーバーの2ユニットから構成されています。トランスミッターは、CPUのキーボード、DVI-Dクワッド(4)ビデオポートおよびマウスコネクターに接続します。レシーバーは、キーボード、4 DVI-DビデオモニタおよびマウスまたはKVMステーションに接続します。トランスミッターとレシーバーは、モデルにより異なりますがCATxまたは光ファイバーケーブルを接続します。レシーバーは、9/125μmシングルモードを使用してトランスミッターから10km離すことが可能です。すべてのモデルは、トランスミッターおよびレシーバーのKVMアクセスが可能です。トランスミッターのKVMアクセスは、トランスミッターユニットにKVMステーションを追加接続することにより可能となります。

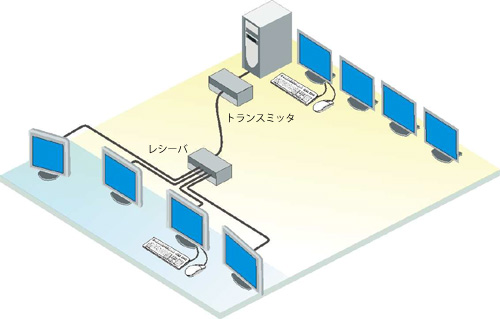

アプリケーション
CATxツイストペアーケーブルまたはファイバーケーブルを使ってローカルおよびリモートでアクセス
| サイズ | 133×180×43mm (H×D×W) | |
|---|---|---|
| 重さ | 1.2kg (両ユニット) | |
| 動作温度 | 5～45℃ | |
| 保管温度 | -25～60℃ | |
| 湿度 | 80% max、結露なきこと | |
| 解像度 | 1920×1200 @ 60Hz (シングルリンク) 2560×2048 @ 60Hz (デュアルリンク) | |
| コネクター | ビデオ | DVI-D |
| キーボード | USB Type A | |
| マウス | USB Type A | |
| ファイバー | SCファイバー | |
| 電源条件 | 90～240VAC入力、5.0VDC/約10W出力 ローカルユニット：750ma max リモートユニット：750ma max | |
| 最大距離 | 200m、62.5/125μm マルチモード 400m、50/125μm マルチモード | |
| 表示 (LED) | 電源 USB/ビデオ 1&2 診断LED | |
| シリアルデータ | ボーレート | 最大19,200bps |
| データフロー | フォーマット独立 | |
| フローコントロール | RTS、CTS、DTR、DSR | |
| オーディオデータ | 信号レベル | 5V p-p |
| インピーダンス | 47KΩ | |
| コネクター | 3.5mm ステレオジャック | |
| 伝送 | 16ビット、38.4KHz デジタルオーディオ | |
| マイクロフォン | 電源供給 または 無電源 | |
| スピーカ電源 | 電源供給 | |
| 認証 | CE | |

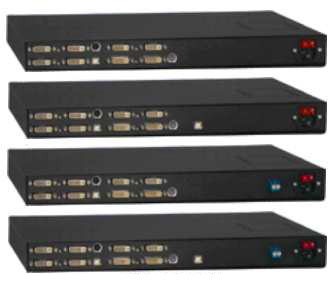

トランスミッター

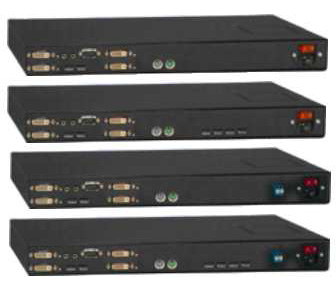

レシーバー
| CRK-2DTXUD4DP/AUD | クワッドヘッドDVI HID PS/2 オーディオ/シリアル CATx |
|---|---|
| CRK-2DFMUD4DP/AUD | クワッドヘッドDVI HID PS/2 オーディオ/シリアル マルチモード光ファイバー |
| CRK-2DFSUD4DP/AUD | クワッドヘッドDVI HID PS/2 オーディオ/シリアル シングルモード光ファイバー |
| CRK-2DCWUD4DP/AUD | クワッドヘッドDVI HID PS/2 オーディオ/シリアル CWDM |
| CRK-2DTXTD4DP/AUD | クワッドヘッドDVI USB 2.0 PS/2 オーディオ/シリアル CATx |
| CRK-2DFMTD4DP/AUD | クワッドヘッドDVI USB 2.0 PS/2 オーディオ/シリアル マルチモードファイバー |
| CRK-2DFSTD4DP/AUD | クワッドヘッドDVI USB 2.0 PS/2 オーディオ/シリアル シングルモードファイバー |
| CRK-2DCWTD4DP/AUD | クワッドヘッドDVI USB 2.0 PS/2 オーディオ/シリアル CWDM |
