CrystalView HDMI 4K60
HDMI 2.0 HDBase-T エクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- HDCP 2.2に準拠HDMI 2.0a
- 4K2K @ 60Hz (4:4:4,8ビット) および HDR-4K2K @ 60Hz (4:2:0,10ビット)
- HDMI信号を最大100m @ 最大フルHD 1080p、48ビットおよび最大80m @ HDR-4K2K @ 60Hz
- Power-over-Cable (PoC) をサポートによりTX および RXユニットの両方がシングルソースから電源供給
- 全2重シリアルRS-232Cコントロールをターミナルブロックコネクター経由で最大115,200bpsサポート
- 20kHz～60kHzのフル周波数、双方向IR信号 および IRパススルーサポート

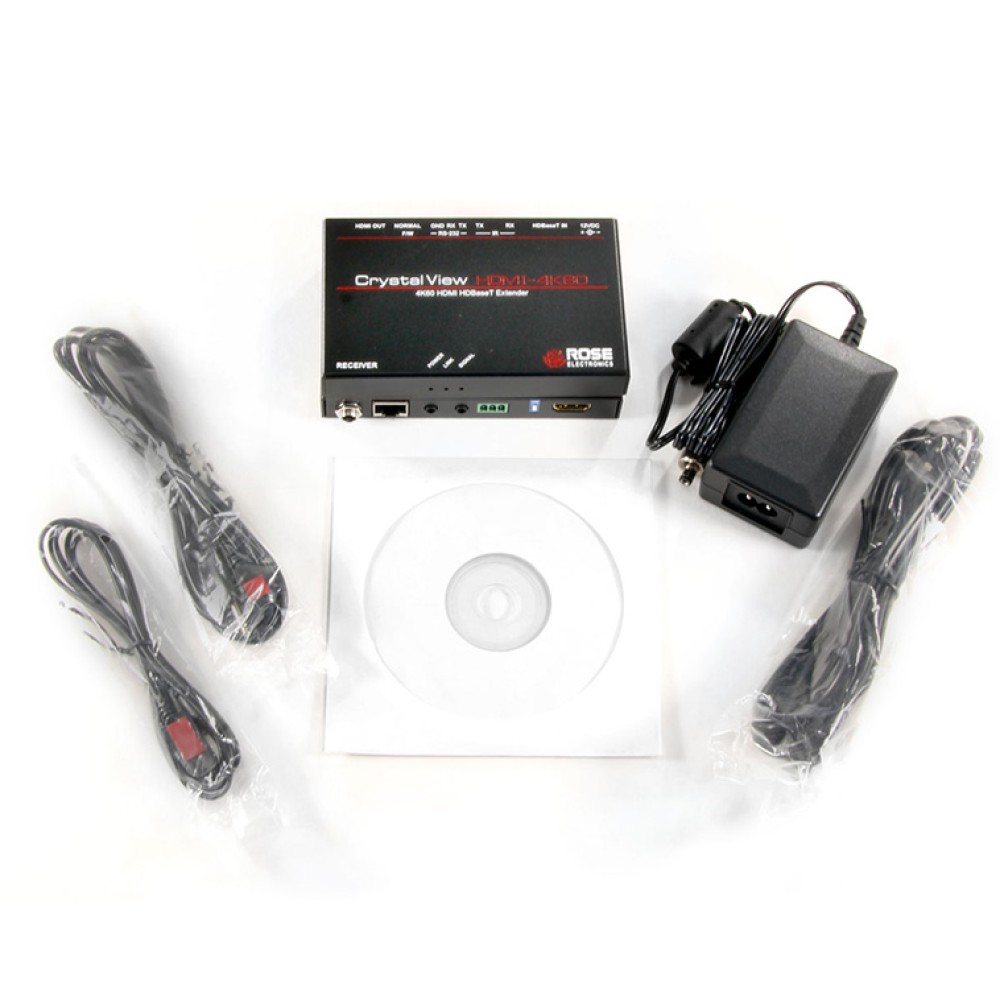

- 赤外線トランスミッター (ブラスタ) および レシーバーはパッケージに同梱
- 非圧縮HDMI 7.1chディジタル、オーディオ、DTS-HDマスタオーディオ、Dolby TrueHDハイビットレートオーディオサポート
- ビデオレイテンシ20ms未満
- HDMI-CECサポート
- ファームウェアアップデート用DIPスイッチ

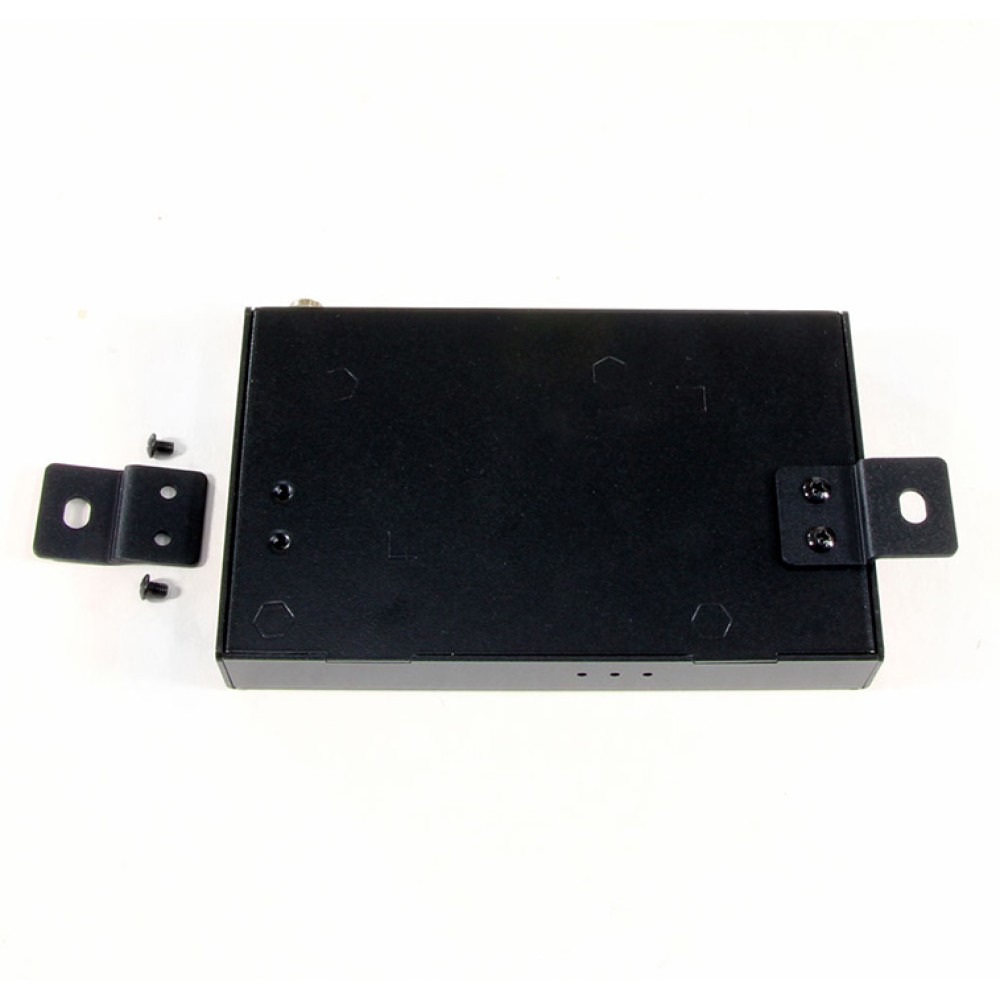

- 壁 または 机へのマウンティングが迅速かつ容易にインストレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
4K2Kで最大80mおよび1080p @ 60Hzで最大100mを含み、高精細非圧縮7.1chオーディオ、DTS-HD Master Audio™、Dolby TrueHD™ と共にシングルCATxケーブルでフルHDMI-HDビデオを延長します。
エクステンダーは、ビルトイン双方向赤外線 (IR) 信号を備えソースまたはエンドに接続されたデバイスをリモートコントロールできます。例えば、通常のオペレーションでは、ソースのBlu-rayまたはHD-TVプレーヤをリモートテレビの場所からコントロールすることができます。
汎用性を高めるために、トランスミッターとレシーバーの両方にPoC (Power-Over-Cable) を使用して電源を供給することができます。これは、電源が限られている場合に最適です。更に、エクステンダーは、同じCATxケーブルを介して最大115,200bpsのRS-232Cシリアルコントロール信号を送信することができるので、通常はホストデバイスに直接接続されているシリアルデバイスのリモート接続が可能です。
要約すると、エクステンダーは、HDMI、IR、RS-232C信号をCATxケーブル1本で伝送することができます。最大ケーブル延長距離は、ビデオの解像度が低い場合100mをお勧めします。
LEDインジケータは電源、信号、HDBase-Tリンクステータスを表示します。
アプリケーション例
- A/Vプレゼンテーション
- 学校と大学
- 小売店のディスプレイ
- 会議センター
- 会社のロビー
- ショッピングセンター
- コントロールルーム
- デジタルサイネージ
- ディーラールーム
- ウォールディスプレイ
- レストラン
- 教育
- 病院
- セキュリティ
All-In-Oneエクステンション
CrystalView HDMI 4K60 エクステンダーは、DVD player、Blu-rayディスク、PS4、PC、または他のTMDS準拠ソースからリモートHDTVまたはDVIモニターまたはTVセットに送信するために使用することができます。HDMI技術は、3D、ディープカラービデオ、DTS-HD、Dolby TrueHDオーディオおよびHDCPをサポートしています。RS-232CとIR信号コントロールを含む機能の追加およびこれはすべてCATxケーブルで最大100mの距離をサポートしにます。
HDMIビデオアプリケーション
| サイズ (W×D×H) | 120×74×20mm | |
|---|---|---|
| 重量 | 120g (各ユニット) | |
| 電源 | 100～240V, 50/60Hz, 12V/2A, 12V PSUを使いPoCからTX または RXに電源供給 | |
| 電力消費量 | 3W (トランスミッター) 7W (レシーバー) | |
| ビデオ解像度 | 4K2K @ 60Hz (4:2:0,10bits), 384MHz 4K2K @ 60Hz (4:4:4,8bits), 594MHz 1080p @ 60Hz 100m すべて3Dビデオフォーマット, x.v.カラー | |
| デジタルオーディオ | サラウンドサンド7.1チャンネルLPCM DolbyTrue HD™ および DTS-HD Master Audio™ | |

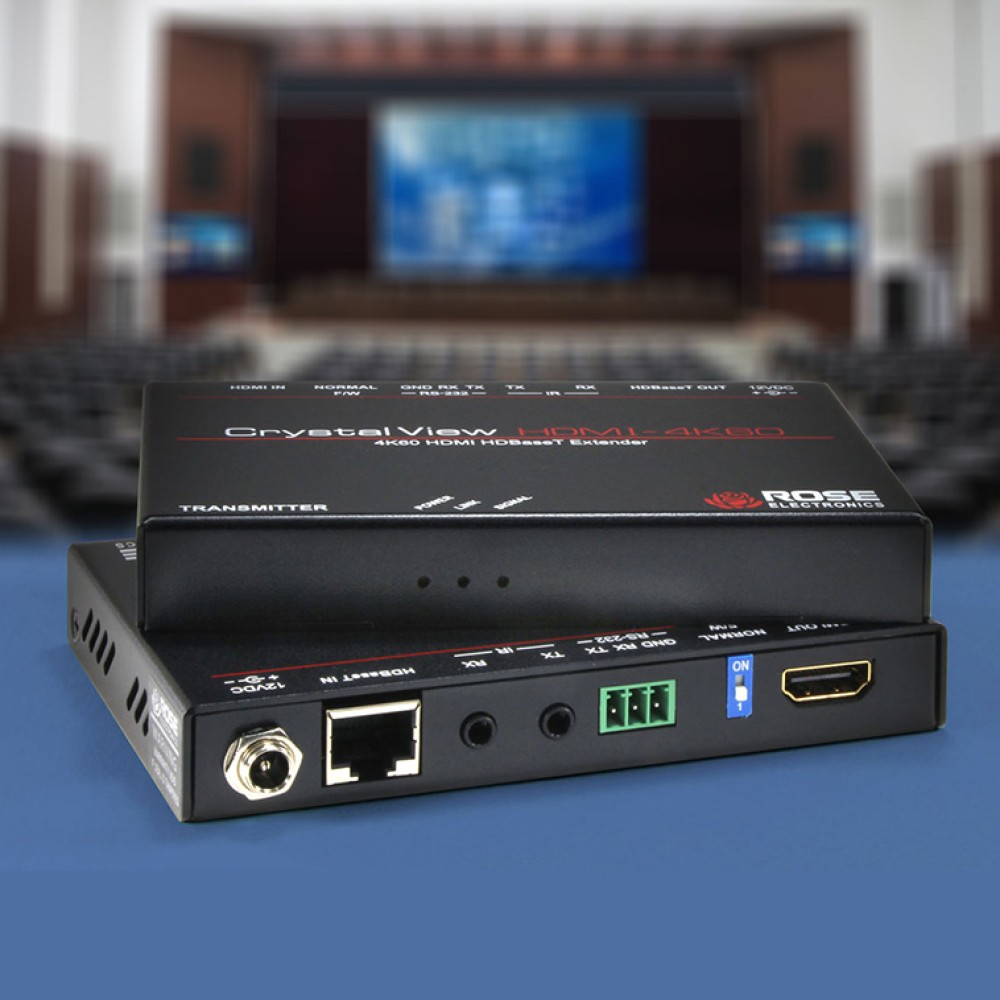

| コネクター | トランスミッター | 1×HDMI (In) 1×3.5mm, IR-TX 1×3.5mm, IR-RX 1×RJ45, 8P8C (Out) 1×RS-232C (In/Out) |
| レシーバー | 1×HDMI (Out) 1×3.5mm, IR-TX 1×3.5mm, IR-RX 1×RJ45, 8P8C (In) 1×RS-232C (In/Out) | |
| ビデオ帯域幅 | シングルリンク 600MHz, 最大 18Gbps | |
| IRパススルー | 双方向 | |
| シリアルRS-232C | 全2重, 115,200bps, TX, RX, GND | |
| TMDS信号 | 1.2V (peak-to-peak) | |
| DDC信号 | 5V (peak-to-peak) TTL | |
| DIPスイッチ | ファームウェアアップグレード用 | |
| LED | 電源, リンク, 信号 (フロントパネル) | |
| コンプライアンス | HDMI 2.0a, DVI 1.0, HDCP 2.2/1.4 | |
| CATxケーブル | UTP/STP, solid-core, EIA/TIA-568-B | |
| EDIDサポート | 自動検出/マネージEDID | |
| ESD保護 | 人体モード ±15kV (気中放電) 接触放電 ±8KV | |
| 環境 | 動作温度：0～40℃ 保管温度：-20～60℃ 相対湿度：20～90%, 結露なきこと | |
| 認証 | FCC, CE, RoHS, WEEE準拠 | |
| CRK-1DTX0H1-ASR/P | CrystalView HDMI 4K60 エクステンダー/IRトランスミッター レシーバー 電源 |
|---|---|
| CRV-DLDTX0H1-ASR/P | CrystalView HDMI 4K60 エクステンダー (トランスミッターユニット) |
| CRV-SRDTX0H1-ASR/P | CrystalView HDMI 4K60 エクステンダー (レシーバーユニット) |
オプショナルアクセサリ
| CAB-HDMIMM006 | HDMI エクステンションケーブル 2m |
|---|---|
| CAB-HDMIMM010 | HDMI エクステンションケーブル 3m |
| ACC-DVIFHDMIM | HDMI(M) - DVI(F) アダプタケーブル |
