Extron

DA2R GBHV

1入力2出力BNCタイプRGB分配器

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • 入力:5 BNC(メス)1系統
  • 出力:5 BNC(メス)2系統
  • 1U高、1/2ラック幅メタル筐体
  • 映像帯域:350 MHz(-3 dB)
  • RGBHV、RGBS、RGsB、RsGsBs、コンポーネントビデオ、Sビデオ、コンポジットビデオ信号に対応
  • ゲインおよびシャープネスを調整可能
  • AC/DCカップリングの選択可能
  • 外部接点により映像出力のミュート制御が可能
  • 内蔵型電源

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 詳細情報
  • 型番

DA RGBHVシリーズは、1入力2、4、6出力RGB分配器です。RGBHV、 RGBS、RGsB、RsGsBs、コンポーネントビデオ、Sビデオ、コンポジットビデオ信号をBNCコネクタより入出力できます。映像帯域が350 MHz(-3 dB)と広帯域です。ゲイン・シャープネスの調整、AC/DCカップリングの選択が可能です。外部接点により映像出力のミュート制御ができます。

アプリケーション

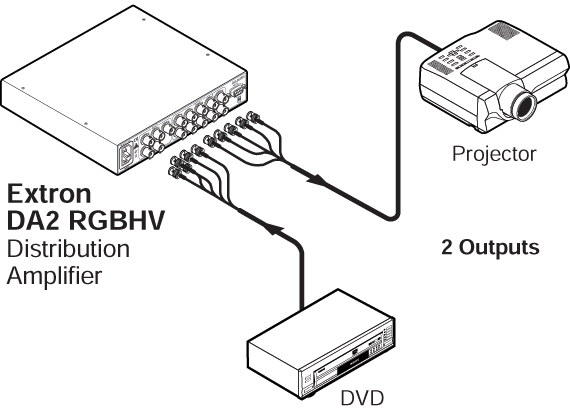

構成図

詳細図

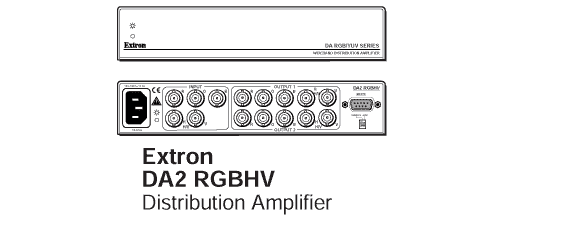

外観図

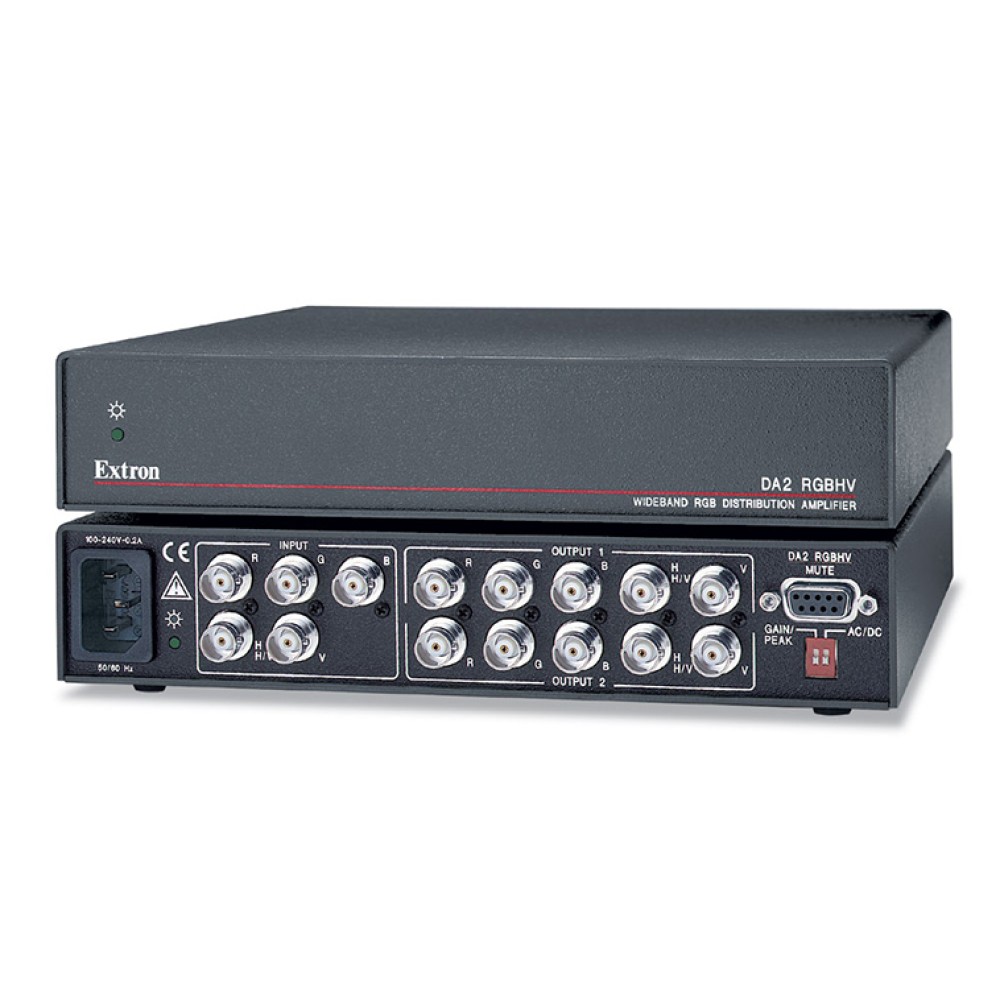

DA2R GBHV1入力2出力BNCタイプRGB分配器
製品番号:60-488-01
