DDX 102
デュアルリンクDVI光ファイバーエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2560x1600および1080p/60Hz高解像度ビデオ信号を2本のマルチモード光ファイバケーブルを使用して最大500m伝送可能
- 入力：DVI-Dコネクタ-DDX 102 Tx
- 出力：DVI-Dコネクタ-DDX 102 Rx
- すべてのディジタル技術は、HDTV1080p/60を含む最大2560×1600の信号をピクセル・ツー･ピクセルのパフォーマンスで提供
- 1光ファイバケーブルを介してシングルリンクDVI-D信号をサポート
- EDID Minder® により接続機器間のEDID通信を自動的に管理（EDID Minder® 適切なソース電源のアップおよびディスプレイに必要なコンテンツの信頼性を保証）
- 業界標準のLCコネクタを装備、信頼性の高いハウジングにより光ファイバとの堅牢な接続を保証
- トランスミッタおよびレシーバから光ファイバケーブルの着脱が容易
- 直接デバイスに接続：ソース機器やディスプレイとケーブルなしに直接接続できるアダプタサイズ

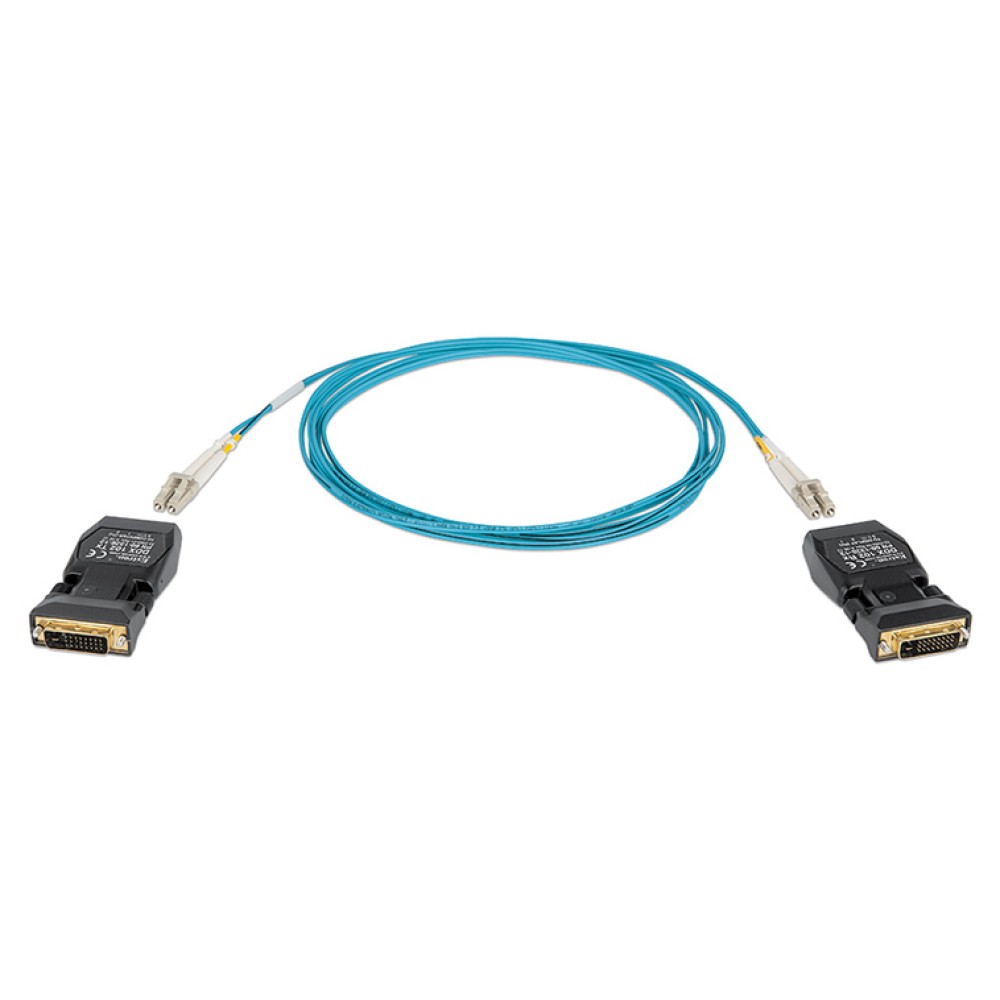

- Extronの2LC OM4 MM端末処理済み光ファイバケーブルと互換性（1～60mまでの11種類の長さの端末処理済み光ファイバケーブルの提供）
- エネルギー効率に優れたユニバーサル電源入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

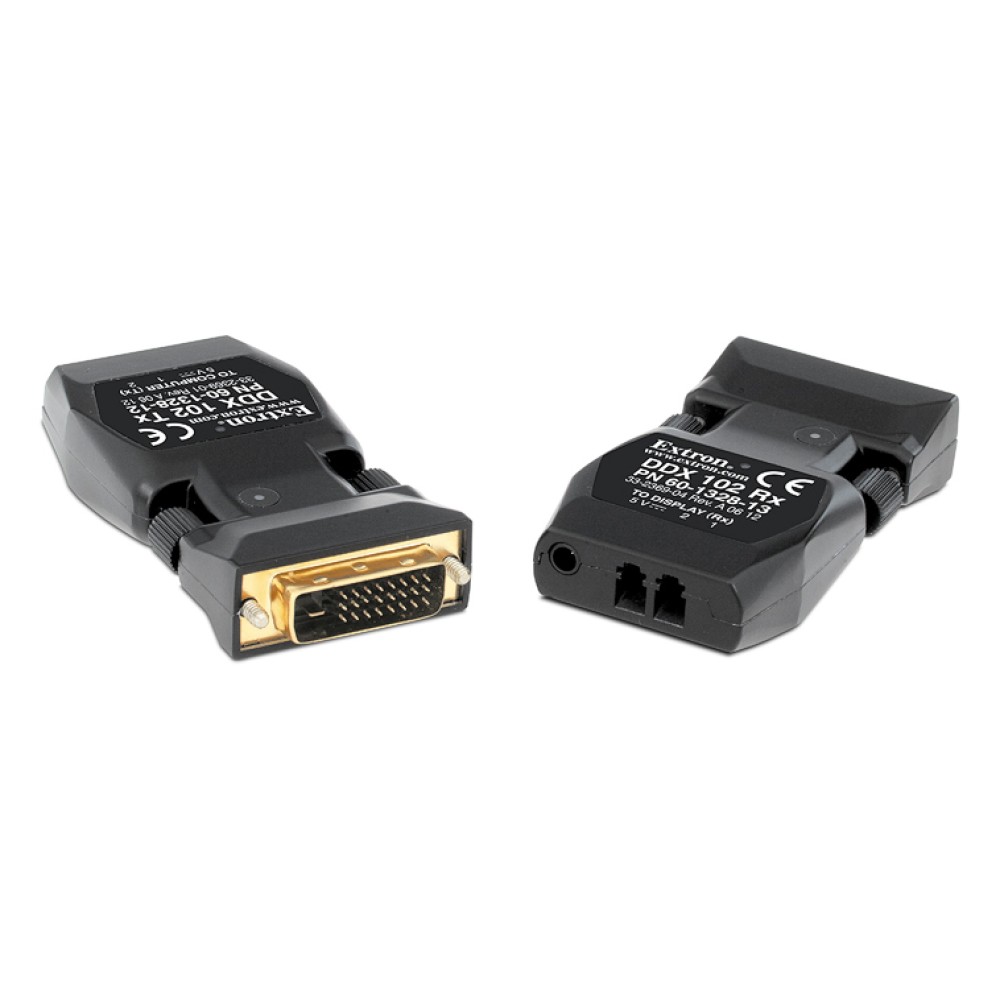

Extron DDX 102デュアルリンクDVI光ファイバエクステンダは、デュアルリンクDVI － D信号を光ファイバケーブで最長500m伝送可能なトランスミッタおよびレシーバです。Extronのフルディジタル技術により1080p/60Hzの高解像度ビデオ信号を含む最大2560x1600解像度のDVIコンピュータビデオ信号を圧縮せずにピクセル単位で伝送することが可能です。EDID Minder® を搭載し更に、コンパクトサイズのDDX 102は、アダプタタイプであるためソースデバイスおよびディスプレイ機器とケーブルを介さず直接接続が可能なためシステムへの導入が容易です。DDX 102は、高解像度ビデオコンテンツの長距離延長を必要とする政府機関、軍、医療環境で使用する様々なシステムに最適です。
| トランスミッタとレシーバ間の光ファイバ相互接続 | |
| 数/タイプ | 1光ファイバオプティック、50/125 μmマルチモードまたは62.5/125 μmマルチモード |
|---|---|
| コネクタ | 2（F）LCコネクタ |
| 動作距離 | 最大500 m マルチモードケーブル使用 |
距離は、ファイバタイプ、ファイバ帯域幅、コネクタのスプライシング、損失、環境ファクタなどにより変動します。 | |
| ノミナルペーク波長 | 850 nm |
| オプティカルロスバジェット | 9.5 dB、最大 |
| ビデオ | |
| ゲイン | ユニティ |
| 最大データレート | 10 Gbps（1.65 Gbps/カラー） |
| 最大ピクセルクロック | 330 MHz |
| 解像度範囲 | 最大1920x1200または1080p @ 60 Hz シングルリンク使用 最大2560x1600 @ 60 Hzシングルリンク使用 |
| フォーマット | RGBおよびYCbCrディジタルビデオ |
| 規格 | DVI 1.0 |
| ビデオ入力-トランスミッタ | |
| 数/信号タイプ | 1シングルリンクまたはデュアルリンク |
| コネクタ | 1（M）DVI-D |
| ビデオ出力-レシーバ | |
| 数/信号タイプ | 1シングルリンクまたはデュアルリンクDVI |
| コネクタ | 1（F）DVI-D |
| 一般 | |
| 電源 | 外部： 入力：100-240 VAC、50-60 Hz 出力：5 VDC、3 A、15 W ソースデバイスのDVIコネクタピン14：5 VDC出力 |
| 電力消費 | トランスミッタデバイス：2.0 W、5 VDC レシーバデバイス：1.7 watts、5 VDC |
| 温度/湿度 | 保管：-30～+70℃/10%～85%、結露なきこと 動作：0～+50℃/10%～85%、結露なきこと |
| 冷却 | コンベクション、ノーベンチレーション |
| マウンティング | No |
| エンクロージャタイプ | メタル |
| エンクロージャサイズ | 1.5 cm H x 3.9 cm W x 7.2 cm D（奥行はDVIコネクタを含まず） |
| 製品重量 | 0.3 kg Tx/Rxペアー |
| 出荷重量 | 1 kg Tx/Rxペアー |
| 振動 | ISTA 1A in carton（International Safe Transit Association） |
| 認証 | 安全：CE EMI/EMC：CE、FCC Class A 環境：RoHS、WEEE要件準拠 |
| 保証 | 3年間 |
すべて通常レベル：±10% | |

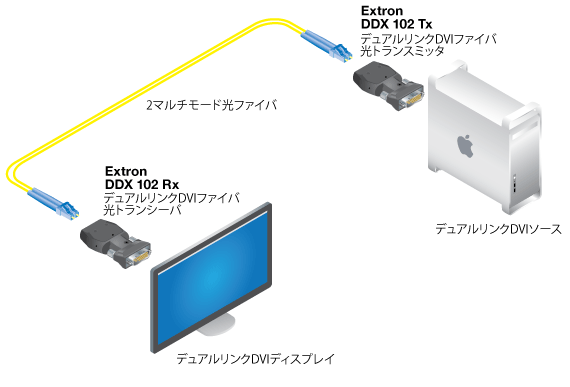

アプリケーション

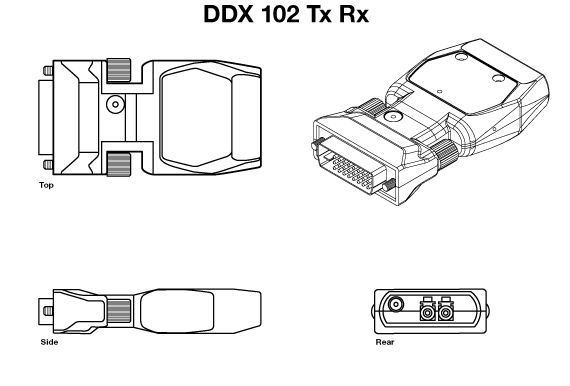

詳細図
| DDX 102 Tx | デュアルリンクDVI-D光ファイバトランスミッタ 製品番号：60-1328-12 |
|---|---|
| DDX 102 Rx | デュアルリンクDVI-D光ファイバレシーバ 製品番号：60-1328-13 |
