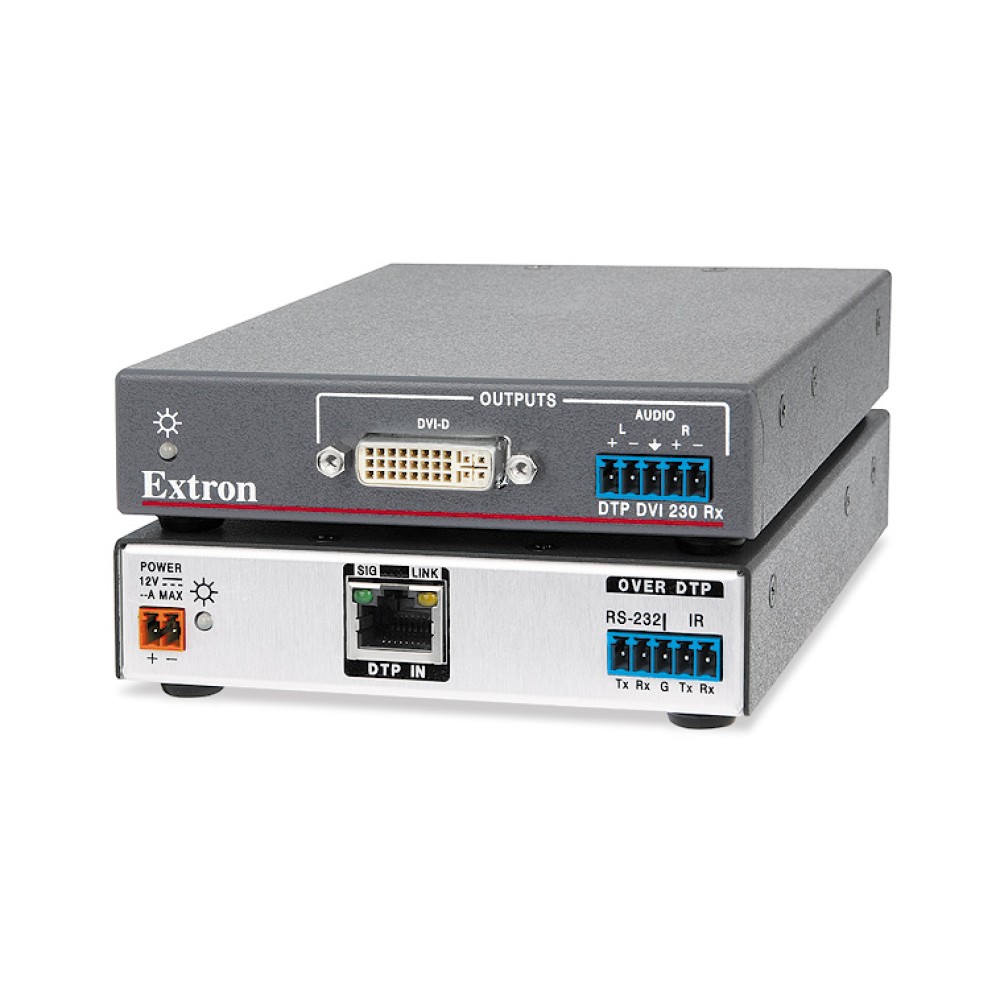

DTP DVI 230
DVIツイストペアエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- シングルリンクDVI-D、アナログオーディオおよびRS-232C/IR信号を1本のCATxケーブルで伝送可能、高性能と高信頼性を低コストで敷設の容易なCATxツイストペアケーブルを使用して実現
- 1080p/60Hzディープカラーおよび1920x1200解像度信号を1本のツイストペアケーブルで最長70m伝送可能
- CAT5e、CAT6およびCAT7ツイストペアケーブルに対応
- アナログステレオオーディオ入力をディジタル化し伝送可能
- HDMI規格準拠：最大データレート6.75Gbps、12ビットディープカラー、3D、HDロスレスオーディオフォーマットおよびCECに対応
- HDCP準拠
- トランスミッタまたはレシーバのいずれか一方から他方にCATxケーブルで電源供給が可能
- DVI-HDMIアダプタを使用すればHDMI信号にも対応
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
Extron DTP DVI 230 DVIツイストペアエクステンダは、DVI-D、オーディオ、双方向RS-232CおよびIR制御信号を1本のCATxケーブルで最長70m伝送することが可能です。アナログステレオオーディオ入力をディジタル化し、ビデオおよび制御信号と共に1本のツイストペアケーブルで伝送します。トランスミッタにはバッファ付きループスルー出力を装備しコンピュータモニタを接続可能です。更に、EDIDおよびHDCPのDDC通信をソース機器とディスプレイ間で維持、機器間の互換性を確実にして最適な信号を伝送します。トランスミッタまたはレシーバのいずれか一方から他方に電源供給が可能で両方のタイプの製品を組み合わせて使用することができるため設置場所を選びません。
| ビデオ | ||
| 最大データレート | 6.75 Gbps (2.25 Gbps/カラー) | |
|---|---|---|
| 最大ピクセルクロック | 165 MHz | |
| 解像度範囲 | 最大1920x1200または1080p @ 60 Hz; 8、10、または12 bitカラー深度 | |
| フォーマット | RGBおよびYCbCrディジタルビデオ | |
| 規格 | DVI 1.0、HDMI、HDCP 1.1、CEA-861E | |
| ビデオ入力-トランスミッタ | ||
| 数/信号タイプ | 1シングルリンクDVI-D (またはHDMI*) 入力 1シングルリンクDVI-D (またはHDMI*) ローカルループスルー |
|
| コネクタ | 1（M）DVI-D | |
| ビデオ出力-レシーバ | ||
| 数/信号タイプ | 1シングルリンクDVI-D (またはHDMI*) | |
| コネクタ | 1 F DVI-I | |
| トランスミッタとレシーバ間の相互接続 | ||
| コネクタ | 1 RJ-45(F)/ユニット | 送信規格 | TIA/EIA T568B | 信号伝送距離 | 最大70m、CAT 5e/6/6a/7 UTPまたはSTPケーブル (ソリッドケーブル24 AWG以上) |
| NOTE : 最適なパフォーマンスを得るためにシールドタイプペアーケーブル(STP)の使用を推奨します | ||
| オーディオ | ||
| 利得 | 非平衡出力： 0 dB; 平衡出力+6 dB | |
| 周波数レスポンス | 20 Hz～20 kHz、±0.5 dB | |
| THD + ノイズ | 0.03% @ 20 Hz～20 kHz ＠最大出力 | |
| S/N | >90 dB、＠最大出力 (15 dBu)、平衡 | |
| ステレオチャネルセパレーション | >80 dB @ 1 kHz～20 kHz | |
| オーディオ入力 | ||
| 数/信号タイプ | 1 PC レベルステレオ、非平衡 | |
| コネクタ | (1) 3.5 mmステレオジャック、2 チャネル; tip (L)、ring (R)、sleeve (グランド) | |
| インピーダンス | >10k ohms、DCカップル | |
| 通常レベル | -10 dBV (316 mVrms) | |
| 最大レベル | +7 dBV (非平衡) | |
| NOTE : 0 dBu = 0.775 Vrms、 0 dBV = 1 Vrms、 0 dBV = 2 dBu | ||
| オーディオ出力 | ||
| 数/信号タイプ | 1 ステレオ(2 チャネル)、平衡/非平衡 | |
| コネクタ | (1) 3.5 mmキャプティブスクリューコネクタ、5ポール | |
| インピーダンス | 50 ohms非平衡、100 ohms 平衡 | |
| ゲインエラー | ±0.1 dB チャネル・ツー･チャネル | |
| 最大レベル(600 ohm) | >+11 dBu、平衡 | |
| コントロール/リモート - 外部デバイス (パススルー、片方向または双方向) | ||
| シリアルコントロールポート入力/出力 | トランスミッタ | RS-232C経由(1) 3.5 mm、RS-232Cコントロール(±5 V)用5ポールキャプティブスクリューコネクタ、(コネクタは、RS-232Cコントロールポートと共有) |
| レシーバ | 1セットの独自の信号RJ-45ジャック（Ｆ） | |
| Sシリアルコントロールポート出力/入力 | トランスミッタ | 1セットの独自の信号RJ-45ジャック（F） |
| レシーバ | RS-232C経由3.5 mm、3ポールキャプティブスクリューコネクタ | |
| ボーレート | 最大115200 baud | |
| プロトコル | データ bits = 5 - 8 ストップ bits = 1または2 パリティ = 奇数、偶数、none フロー制御 = XON、XOFF、none |
|
| シリアルコントロールピン設定 | 1 = Tx、2 = Rx、3 = GND | |
| IRコントロールポート | (1) 3.5 mm、キャプティブスクリューコネクタ、5ポール (コネクタは、RS-232Cコントロールポートと共有) TTLレベル (0～5 V)変調赤外線コントロール、30 kHzから最大60 kHz | |
| IRコントロールピン設定 | 3 = GND、4 = IR Tx、5 = IR Rx | |
| 一般 | ||
| 電源 | 外部： 入力：100-240 VAC、50-60 Hz 出力：12 VDC、1 A、12W |
|
| 電力消費 | 11.0W、12 VDC、トランスミッタ/レシーバ合計 | |
| NOTE : 各トランスミッタまたはレシーバは、ローカルで外部電源から供給またはリモートでツイストペアケーブルからトランスミッタまたはレシーバに電源供給 | ||
| 温度/湿度 | 保管： -40～+70℃/10%～90%、結露なきこと 動作： 0～+50℃/10% to 90%、結露なきこと |
|
| 冷却 | コンベクション、ノーベンチレーション | |
| マウンティング | ラックマウント | オプショナル1U高ラックシェルフ |
| ファニチャマウント | オプショナルアンダーデスクマウンティングキット使用 | |
| エンクロージャタイプ | メタル | |
| エンクロージャサイズ | トランスミッタ | 2.5 cm H x 10.9 cm W x 7.6 cm D (1/4ラック幅)(奥行はコネクタを含まず) |
| レシーバ | 2.5 cm H x 10.9 cm W x 15.2 cm D (1/4ラック幅)(奥行はコネクタを含まず) | |
| 製品重量 | トランスミッタ | 0.3 kg |
| レシーバ | 0.5 kg | |
| 出荷重量 | 2 kg | |
| 振動 | ISTA 1A in carton (International Safe Transit Association) | |
| 認証 | 安全 | CE、c-UL、UL |
| EMI/EMC | CE**、C-tick、FCC Class A**、ICES、VCCI | |
| NOTE : **CEおよび FCCテストは、STP (shielded twisted pair) I/Oケーブルで実施 | ||
| 保証 | 3年間 | |
| NOTE : すべて通常レベル：±10% | ||

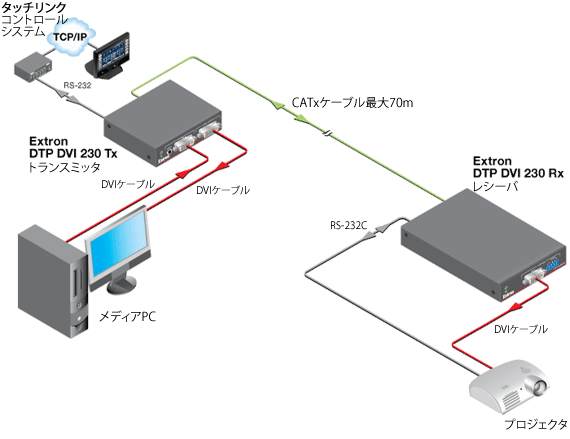

アプリケーション

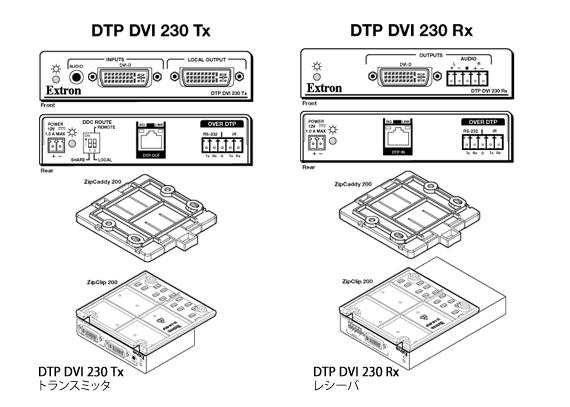

詳細図
| 製品名 | 機能 | 製品番号 | |
|---|---|---|---|
| DTP DVI 230 Rx | DVIレシーバ | 60-1272-13 | |
| DTP DVI 230 Tx | DVIトランスミッタ | 60-1272-12 |
