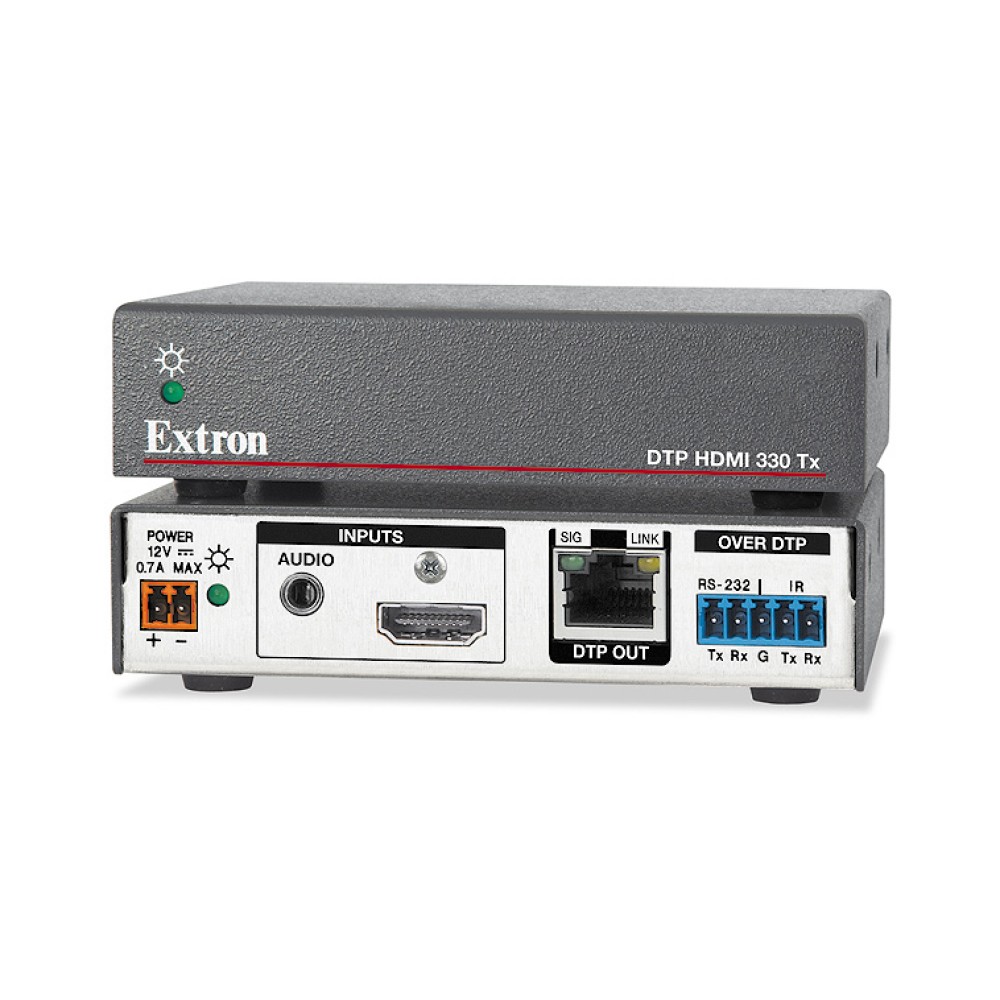

DTP HDMI 330

HDMIツイストペアエクステンダー

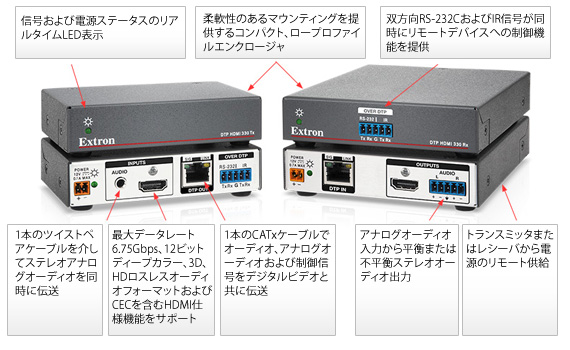

主な製品特長



  • HDMI、制御信号およびディジタル化したアナログオーディオ信号を1本のCATxケーブルで伝送、低コストで敷設の容易なCATxツイストペアケーブルを使用してハイパフォーマンスおよび高信頼性を実現
  • 1080p/60Hzディープカラーおよび1920x1200解像度信号を最長100m伝送可能
  • CAT5e、CAT6およびCAT7ツイストペアケーブルに対応
  • アナログステレオオーディオ入力をディジタル化して伝送可能
  • HDMI規格準拠:最大データレート6.75Gbps、12ビットディープカラー、3D、HDロスレスオーディオフォーマットおよびCECに対応
  • HDCP準拠
  • リモートにトランスミッタまたはレシーバがあってもいずれか一方から他方にCATxケーブルで電源供給可能

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


Extron DTP HDMI 330 HDMIツイストペアトランスミッタおよびレシーバは、HDMI、オーディオ、双方向RS-232CおよびIR信号を1本のCATxケーブルで最大100m伝送することが可能な信頼性の高いプロ仕様の製品です。また、アナログステレオオーディオ入力をディジタル化し、ビデオおよび制御信号と共に1本のツイストペアケーブルで伝送することが可能です。また、EDIDおよびHDCPのDDC通信をソース機器とディスプレイ間で維持、機器間の互換性を確実にして最適な信号を伝送します。コンパクトなエンクロージャに加え、トランスミッタまたはレシーバのどちらか一方から他方に電源供給が可能のため設置場所を選ばず、スペースに制限がある環境でHDMI、オーディオおよび双方向制御信号を延長するアプリケーションに最適です。


ビデオ
最大データレート 6.75 Gbps (2.25 Gbps /カラー)
最大ピクセルクロック 165MHz
解像度範囲 最大1920 x 1200または1080p @ 60 Hz; 8、10または12 bit カラー深度
フォーマット RGBおよびYCbCrディジタルビデオ
規格 DVI 1.0、HDMI、HDCP 1.1、CEA-861E
ビデオ入力-トランスミッタ
数/信号タイプ 1 シングルリンクHDMI (またはDVI-D*)
コネクタ 1 HDMI type A(F)
ビデオ出力-レシーバ
数/信号タイプ 1 シングルリンクHDMI (またはDVI-D*)
コネクタ 1 HDMI type A(F)
トランスミッタとレシーバ間の相互接続
コネクタ 1 RJ-45(F)/ユニット
接続規格 TIA/EIA T568B
信号伝送距離 100m、CAT 5e/6/7 UTPまたはSTPケーブル(ソリッドケーブル24 AWG )
NOTE : 最適なパフォーマンスを発揮するにはシールド付ツイストペアーケーブル(STP)を推奨します
オーディオ
利得 不平衡出力: 0 dB; 平衡出力 +6 dB
周波数レスポンス 20 Hz~20 kHz ±0.5 dB
THD + ノイズ 0.03% @ 20 Hz~20 kHz @最大出力
S/N >90 dB、@最大出力(15 dBu)、平衡
ステレオチャネルセパレーション >80 dB @ 1 kHz~20 kHz
オーディオ入力
数/信号タイプ 1 PCレベルステレオ、不平衡
コネクタ (1) 3.5 mmステレオジャック、2チャネル; tip (L)、ring (R)、sleeve (グランド)
インピーダンス >10k ohms、DCカップル
通常レベル -10 dBV (316 mVrms)
最大レベル +6 dBV (不平衡)
NOTE : 0 dBu = 0.775 Vrms、0 dBV = 1 Vrms、0 dBV = 2 dBu
オーディオ出力
数/信号タイプ 1ステレオ(2チャネル)、平衡/不平衡
コネクタ (1) 3.5 mmキャプティブスクリューコネクタ、5ポール
インピーダンス 50 ohms不平衡、100 ohms平衡
ゲインエラー ±0.1 dB チャネルーチャネル
最大レベル(600 ohm) >+11 dBu、平衡
コントロール/リモート - 外部デバイス (パススルー、片方向または双方向)
シリアル制御ポート入力/出力 トランスミッタ RS-232C:(1) 3.5 mm、5 ポールキャプティブスクリューコネクタ経由
RS-232C制御用(±5 V) (コネクタはIR制御コポートと共有)
レシーバ 1セットの独自の信号RJ-45ジャック(F)
シリアル制御ポート出力/入力 トランスミッタ 1セットの独自の信号RJ-45ジャック(F)
レシーバ RS-232C: 3.5 mm、3 ポールキャプティブスクリューコネクタ経由
ボーレート 最大115200 bps
プロトコル データビット = 5 - 8
ストップビット = 1または2
パリティ = 奇数、偶数、none
フロー制御= XON、XOFF、none
シリアルコントロールピン設定 1 = Tx、2 = Rx、3 = GND
IRコントロールポート (1)3.5 mm、キャプティブスクリューコネクタ、5 ポール
(コネクタはRS-232C制御ポートと共有)
TTLレベル(0~5 V) 変調赤外線制御、30 kHzから最大60 kHz
IRコントロールピン設定 3 = GND、4 = IR Tx、5 = IR Rx
一般
電源 外部:
入力:100-240 VAC、50-60 Hz
出力:12 VDC、1A、12 W
電力消費 11.0 W、12 VDC、(トランスミッタおよびレシーバ合計)
NOTE : 各トランスミッタまたはレシーバは、ローカルの外部電源からまたはリモートのツイストペアーに繋がれたレシーバまたはトランスミッタのどちらから電源を供給することができます
温度/湿度 保管: -40~+70℃/10%~90%、結露なきこと
動作: 0~+50℃/10%~90%、結露なきこと
冷却 コンベクション、ノーベンチレーション
マウンティング ラックマウント オプショナル1U高ラックシェルフ使用
ファニチャマウント オプショナルアンダーデスクマウンティングキット使用
エンクロージャタイプ メタル
エンクロージャサイズ トランスミッタ 2.5 cm H x 10.9 cm W x 7.6 cm D (1/4ラック幅)(奥行はコネクタを除く)
レシーバ 2.5 cm H x 10.9 cm W x 15.2 cm D (1/4ラック幅)(奥行はコネクタを除く)
製品重量 トランスミッタ 0.3 kg
レシーバ 0.5 kg
出荷重量 2 kg
振動 ISTA 1A in carton (International Safe Transit Association)
認証 安全 CE、c-UL、UL
EMI/EMC CE**、C-tick、FCC Class A**、ICES、VCCI
NOTE : **CEおよびFCCテストは STP (shielded twisted pair) I/Oケーブルで実施
保証 3年間
NOTE : すべて通常レベル:±10%

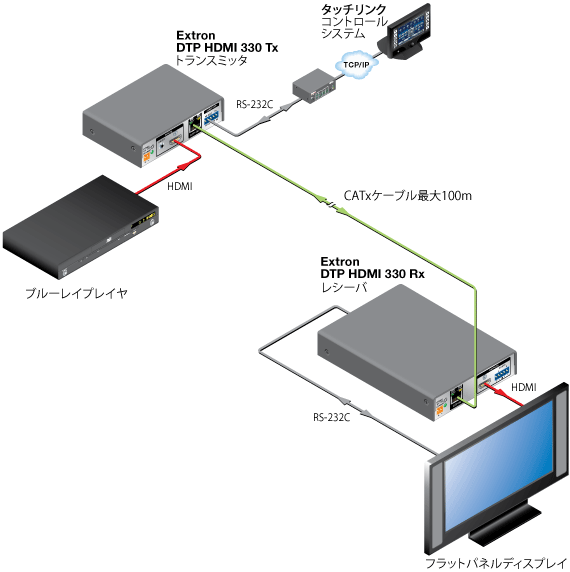

アプリケーション

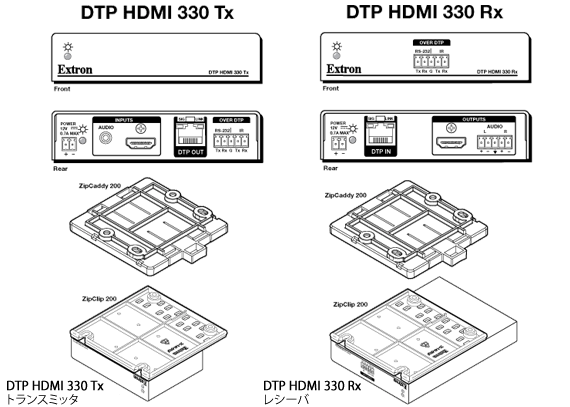

詳細図


製品名 機能 製品番号
DTP HDMI 330 Tx HDMIトランスミッタ 60-1331-12
DTP HDMI 330 Rx HDMIレシーバ 60-1331-13

RoHS2対応してますか?

Extron


対応しております。メーカーHPより製品ごとの証明書をダウンロードいただけます。
