ECP-8301NP
Ethernet & PoE over Coax/UTP イーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1:1から最大1:2までのマルチ接続が可能
- 総距離：200mまでのデータ (映像) 伝送可能
- 帯域幅最大50Mbps
- 全2重10/100イーサネット伝送
- Plug&Playによる容易なセットアップ
- シングル同軸/UTPケーブルで最大2カメラの複数接続
- スリムなデザイン61.6×94.5×24mm
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
ECP-83シリーズは、同軸ケーブルを通してIPデータ (映像) と電源を供給するイーサネッオーバー同軸エクステンダです。既設のCCTV同軸ケーブルをそのまま利用して誰でもが簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に費用および作業時間を削減することができます。
接続図
| 同軸ラインインターフェース | |
| 規格 | イーサネットオーバー同軸 (EoC) アプリケーション ローデータレート200Mbps |
|---|---|
| コネクタ | 75Ω BNC(F) |
| イーサネットインターフェース | |
| PHY接続 | 10/100Base-T オートディテクト、オートMDI-X |
| コネクタ | RJ45 |
| LED表示 | |
| イーサネット | 1-Data (Green) / 1-PoE (Yellow) |
| EoC | 1-BNC Join (Green) |
| 電源 | 1-PWR (Blue) |
| 暗号化 | |
| 暗号方式 | 128-bit AES |
| IGMP | |
| IGMPプロトコル | IGMP V1、2、3 |
| PoE | |
| 規格 | ― |
| 最大電力 | ― |
| システム電源 | |
| 外部電源アダプタ | AC90V ～ 260V (50Hz/60Hz)、DC56V/1.2A |
| 認可 | |
| 認証 | FCC、CE、KC |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) |
| AC/DCアダプタ安全性 | ITE Devices、CAS TUV用UL 60950-1、CE 60950 および PSE |
| メカニカル | |
| 重さ | 91g |
| サイズ (W×L×H) | 61.6×94.5×24 mm |
| 環境 | |
| 動作温度範囲 | -20℃～60℃ |
| 湿度範囲 | 10%～90% |
| 保管温度範囲 | -30℃～80℃ |
| 距離 | |
| 5C-2V | 最大200m |
| 3C-2V | 最大200m |

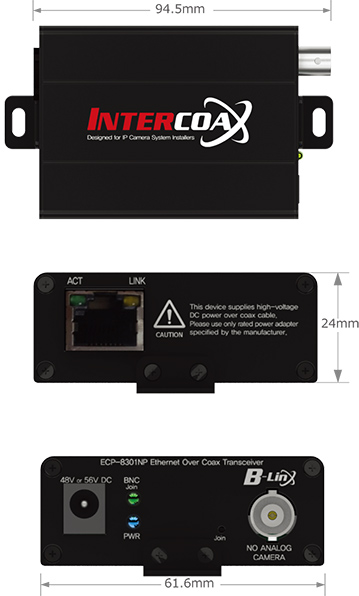

サイズ (単位=mm)
| ECP-8301NP | Ethernet & PoE over Coax/UTP イーサネットエクステンダ |
|---|
