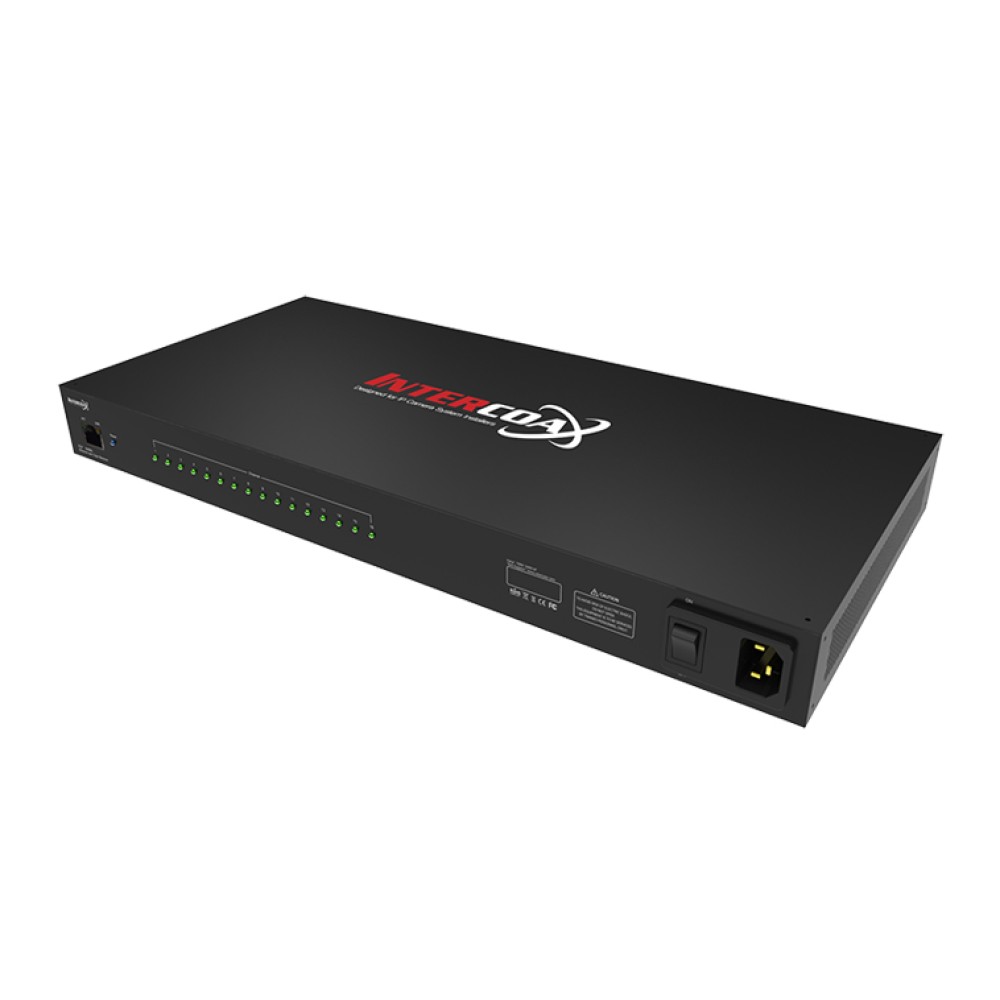

ECP-8416R
Ethernet & PoE over Coax Receiver イーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 帯域幅：最大95Mbps～360Mbps (VDSL方式と異なり帯域幅が大幅に広い)、総距離：300mまでのデータ (映像) および PoE伝送可能
- 4BNCポートによる複数の接続が容易
- 全2重 10/100イーサネット伝送
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
ECP-84シリーズレシーバは、同軸ケーブルを通してIPデータ (映像) とPoE電源を同時に供給するイーサネット&PoEエクステンダです。既設のCCTV同軸ケーブルをそのまま利用して誰でもが簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に費用および作業時間を削減することができます。また、同軸ケーブルだけでなく、Cat5e (または それ以上) およびツイストペア電話ケーブルを使用することが可能です。ECPシリーズと組み合わせ、同軸およびUTPケーブルを使った4、8、16ポート接続が可能です。
接続図
| 同軸ラインインターフェース | |
| 規格 | イーサネットオーバー同軸 (EoC) アプリケーション ローデータレート200Mbps |
|---|---|
| コネクタ | 75Ω BNC(F) |
| イーサネットインターフェース | |
| PHY接続 | 10/100/1000Base-T オートディテクト、オートMDI-X |
| コネクタ | RJ45 |
| LED表示 | |
| イーサネット | 1-ACT (Green) / 1-Link (Yellow) |
| 電源 | POWER (Blue) |
| チャンネル | 16-CH1 ～ CH16 (Green) |
| 暗号化 | |
| 暗号方式 | 128-bit AES |
| IGMP | |
| IGMPプロトコル | IGMP V1、2、3 |
| PoE | |
| 規格 | PoE+ (IEEE 802.3at) |
| 最大電力 | 最大50W (Extra PoE) |
| システム電源 | |
| 外部電源アダプタ | AC90V ～ 260V (50Hz/60Hz)、 DC56V/2A |
| 認可 | |
| 認証 | FCC、CE、KC |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) |
| AC/DCアダプタ安全性 | ITE Devices、CAS TUV用UL 60950-1、CE 60950 および PSE |
| メカニカル | |
| 重さ | 3,610g |
| サイズ (W×L×H) | 220×432×43 mm |
| 環境 | |
| 動作温度範囲 | -10℃～50℃ |
| 湿度範囲 | 10%～90% |
| 保管温度範囲 | -40℃～80℃ |
| 距離 | |
| 5C-2V | 最大300m |
| 3C-2V | 最大300m |
| ECP-8416R | Ethernet & PoE over Coax Receiver イーサネットエクステンダ |
|---|
