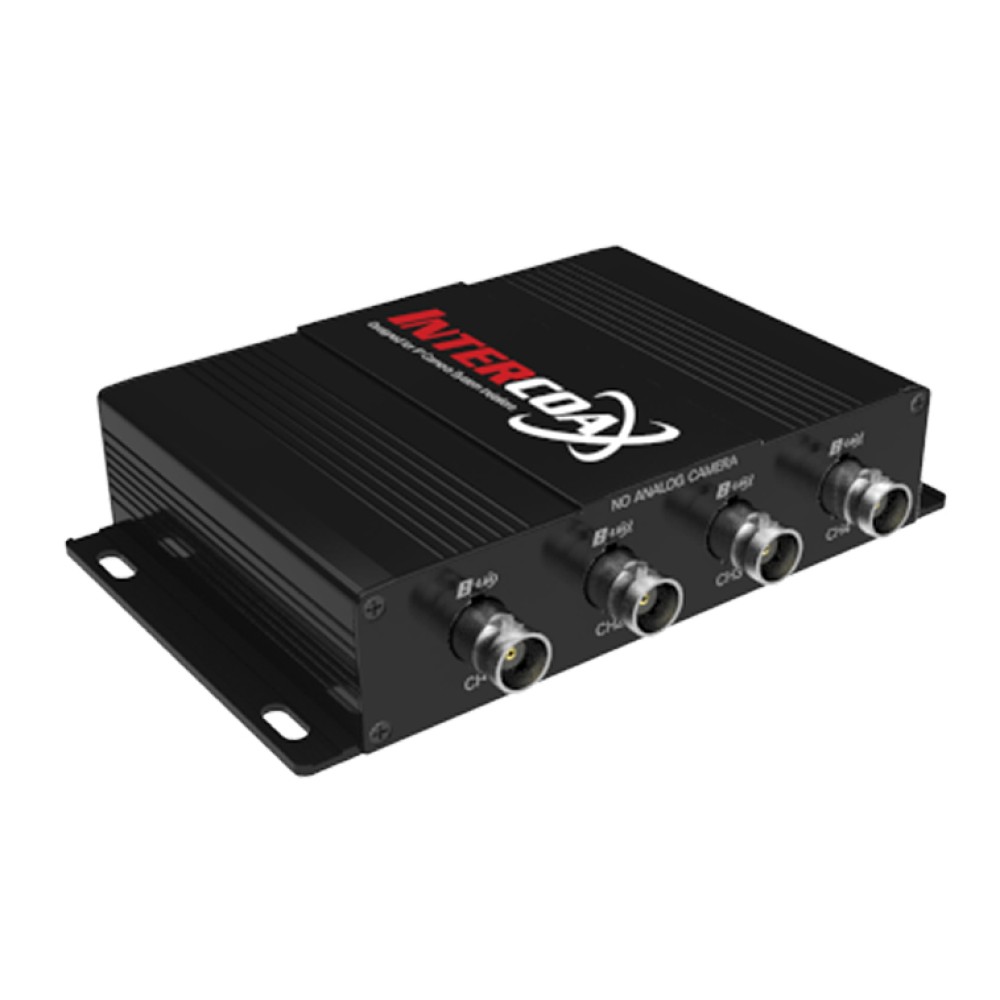

ECP-9504R
Ethernet & PoE over Coax Receiver イーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 帯域幅：90Mbps (VDSL方式と異なり帯域幅が数倍広い)
- 1:1から最大1:15までのマルチ接続が可能
- 総距離：500mまでのデータ (映像) 伝送可能 (BTE-01 BNC to RJ45変換アダプタを使用すると、UTPケーブルで最大1000m延長可能)
- PoE、PoE+ または Extra PoE、最大50W
- 同軸/UTP上にTx/Rxを複数接続
- 帯域幅最大95Mbps

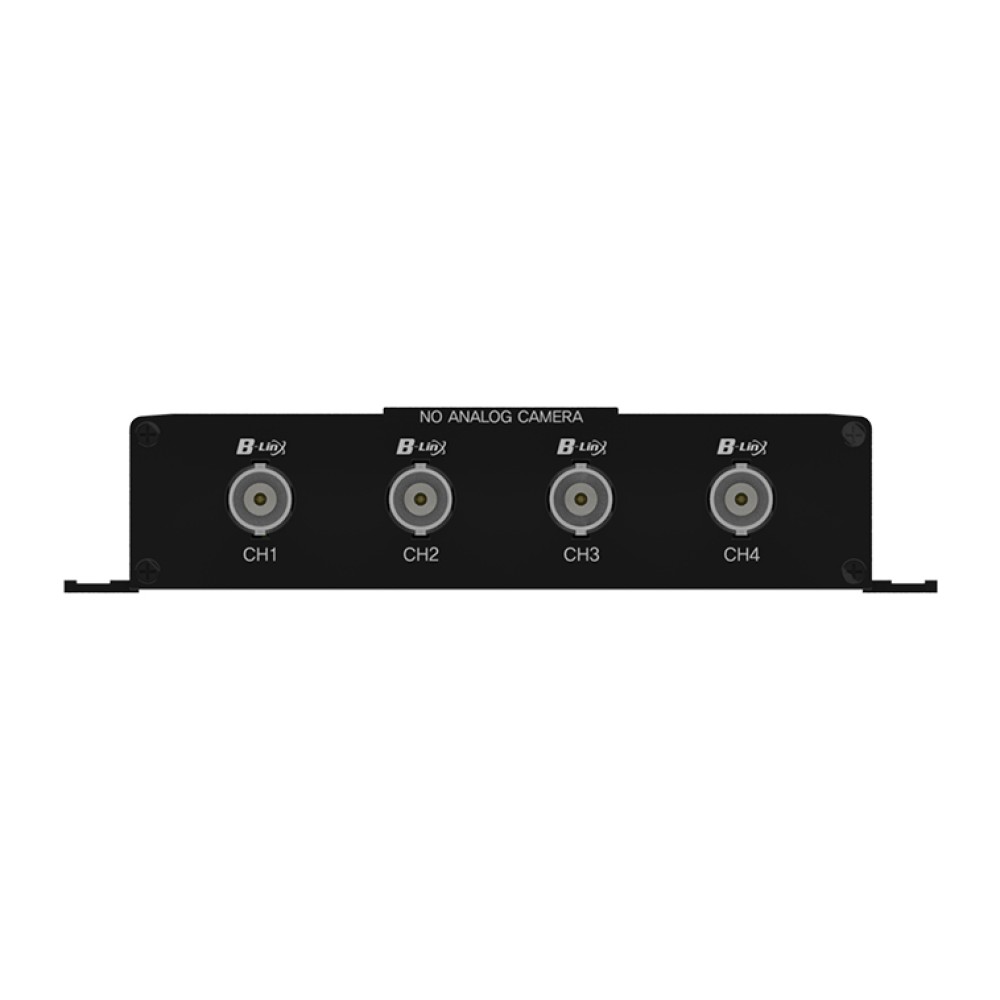

- 複数接続が容易な4BNC受信ポート
- 各チャンネルごとの電源電流を自動的にコントロール および 保護するSOCP (Small O ver Current Protection)
- S.I.M (Smart Impedance Matching) により優れたデータ伝送を実現するインピーダンスマッチング調整
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
ECP-95シリーズは、同軸ケーブルを通してIPデータ (映像) とPoE電源を同時に供給するイーサネット&PoEエクステンダです。既設のCCTV同軸ケーブルをそのまま利用して、誰でもが簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に、費用および作業時間を削減することができます。また、同軸ケーブルだけでなくCat5e (または それ以上) およびツイストペア電話ケーブルを使用することが可能です。

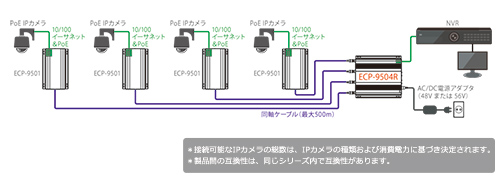

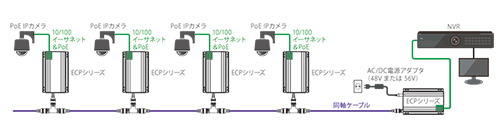

接続図
デイジーチェーン
| 同軸ラインインターフェース | |
| 規格 | イーサネットオーバー同軸 (EoC) アプリケーション ローデータレート200Mbps |
|---|---|
| コネクタ | 75Ω BNC(F) |
| イーサネットインターフェース | |
| PHY接続 | 10/100Base-T オートディテクト、オートMDI-X |
| コネクタ | RJ45 |

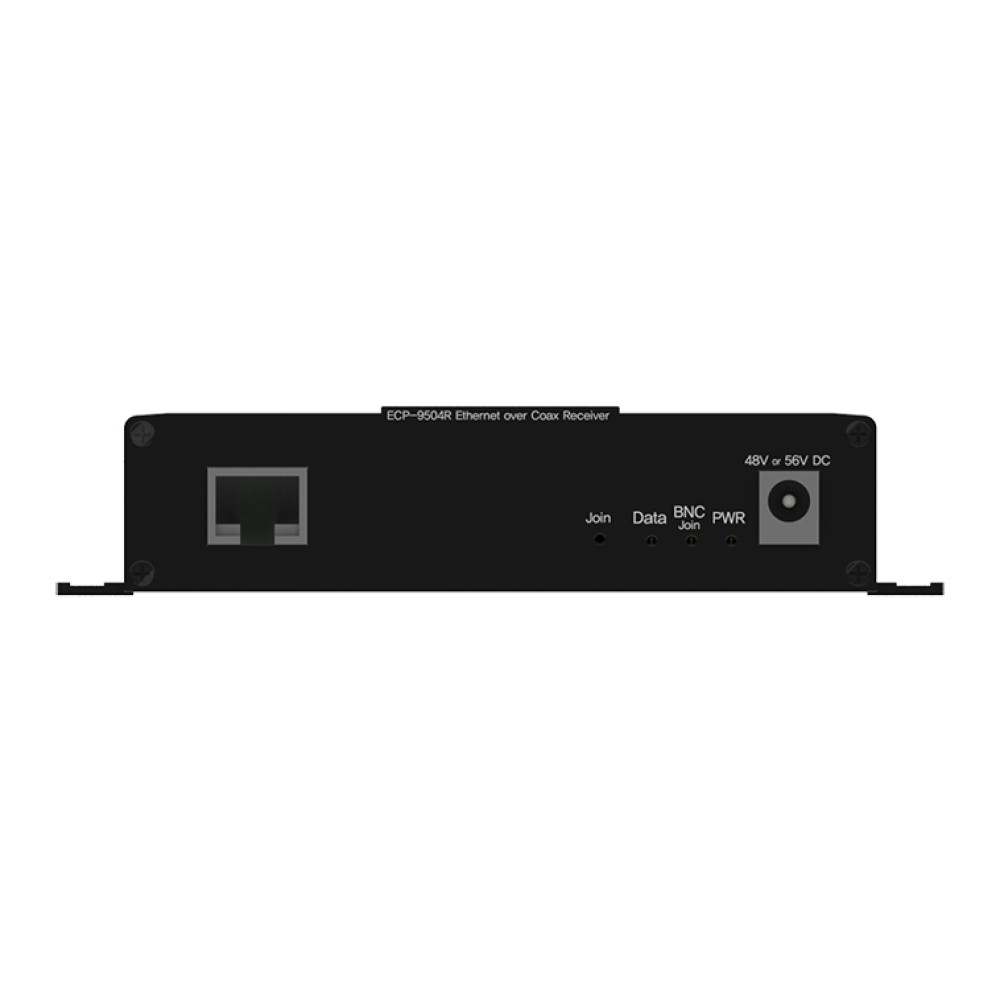

| LED表示 | |
| イーサネット | 1-Data (Green) |
| EoC | 1-BNC Join (Green) |
| 電源 | 1PWR (Blue) |
| 暗号化 | |
| 暗号方式 | 128-bit AES |
| IGMP | |
| IGMPプロトコル | IGMP V1、2、3 |
| PoE | |
| 規格 | PoE+ (IEEE 802.3at) |
| 最大電力 | 最大50W (Extra PoE) |
| システム電源 | |
| 外部電源アダプタ | AC100V～240V (50Hz/60Hz)、DC56V/2A |
| 認可 | |
| 認証 | FCC、CE、KC |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) |
| AC/DCアダプタ安全性 | ITE Devices、CAS TUV用UL 60950-1、CE 60950 および PSE |
| メカニカル | |
| 重さ | 174g |
| サイズ (W×L×H) | 97×133×28 mm |
| 環境 | |
| 動作温度範囲 | -20℃～60℃ |
| 湿度範囲 | 10%～90% |
| 保管温度範囲 | -30℃～80℃ |
| 距離 | |
| 5C-HFBT | 最大500m |
| 5C-2V | 最大500m |
| 3C-2V | 最大500m |

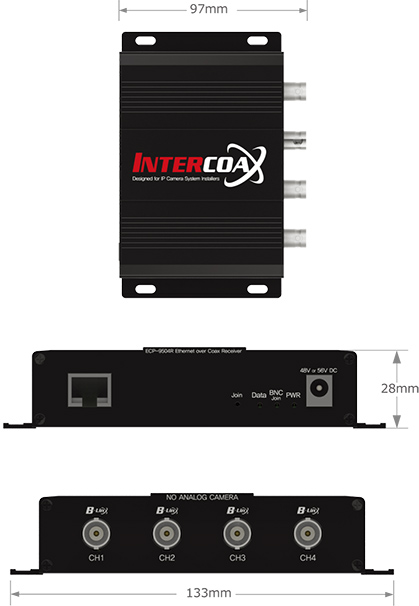

サイズ (単位=mm)
| ECP-9504R | Ethernet & PoE over Coax Receiver イーサネットエクステンダ |
|---|
